申请日2018.07.18
公开(公告)日2019.03.01
IPC分类号C02F9/14; C02F11/121
摘要
本实用新型公开了一种生活污水排放二次利用处理装置，其结构包括污水处理装置本体、缓冲调节池、微生物反应池、污泥沉淀池、清水池、污水入口和净水排出口，所述污水处理装置本体的左部设有污水入口，所述污水处理装置本体的右部设有净水排出口，所述污水处理装置本体的内侧左部设有缓冲调节池，所述缓冲调节池的右部设有微生物反应池，所述微生物反应池的右部设有污泥沉淀池，所述污泥沉淀池的右部设有清水池，所述进水管连接于缓冲调节池，所述污泥沉淀池的底部设有污泥收集装置，所述清水池的内部安装有紫外线消毒器。该生活污水排放二次利用处理装置，高效的将污水过滤净化，消毒杀菌，高效的将污泥沉淀收集，将水中的微生物杀死。
权利要求书

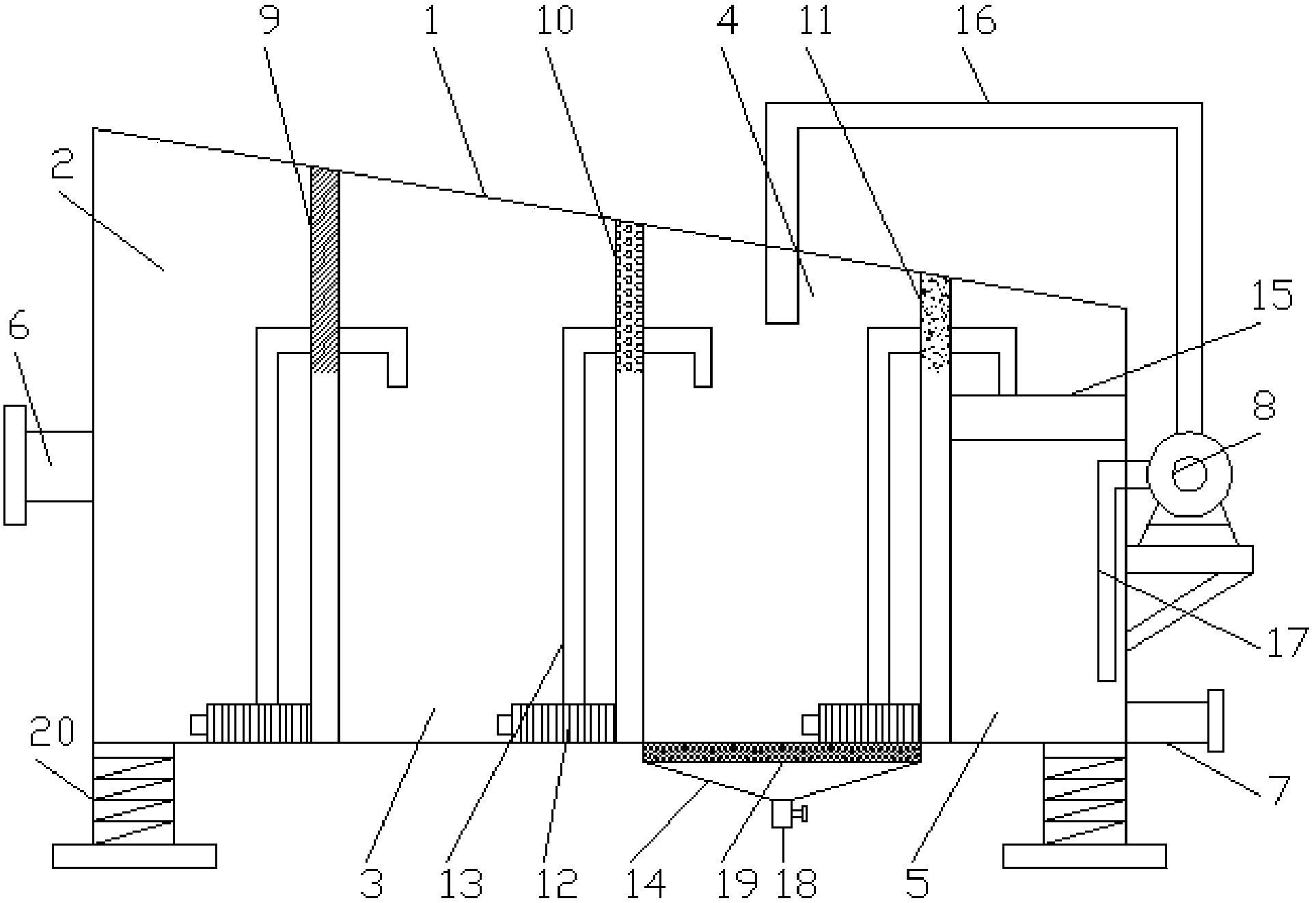

1.一种生活污水排放二次利用处理装置，其结构包括污水处理装置本体(1)、缓冲调节池(2)、微生物反应池(3)、污泥沉淀池(4)、清水池(5)、污水入口(6)和净水排出口(7)，其特征在于：所述污水处理装置本体(1)的左部设有污水入口(6)，所述污水处理装置本体(1)的右部设有净水排出口(7)，所述污水处理装置本体(1)的内侧左部设有缓冲调节池(2)，所述缓冲调节池(2)的右侧隔板顶部设有粗效过滤网(9)，所述缓冲调节池(2)的右部设有微生物反应池(3)，所述微生物反应池(3)的右侧隔板顶部设有活性炭过滤网(10)，所述微生物反应池(3)的右部设有污泥沉淀池(4)，所述污泥沉淀池(4)的右侧隔板顶部设有精密过滤网(11)，所述污泥沉淀池(4)的右部设有清水池(5)，所述缓冲调节池(2)、微生物反应池(3)、污泥沉淀池(4)和清水池(5)的内部均设有自吸泵(12)，所述自吸泵(12)的左部设有出水管，所述自吸泵(12)的顶部设有第一抽水管(13)，所述第一抽水管(13)分别穿透过所述粗效过滤网(9)、活性炭过滤网(10)、精密过滤网(11)，所述污水处理装置本体(1)的右部设有抽水泵(8)，所述抽水泵(8)的左部设有抽水管(17)，所述抽水管(17)连接于清水池(5)，所述抽水泵(8)的顶部设有进水管(16)，所述进水管(16)连接于污泥沉淀池(4)，所述污泥沉淀池(4)的底部设有污泥收集装置(14)，所述污泥收集装置(14)的内侧顶部设有污泥过滤网(19)，所述污泥收集装置(14)的底部设有污泥排放口(18)，所述清水池(5)的内部安装有紫外线消毒器(15);
所述紫外线消毒器(15)由进水口(21)、出水口(22)、排污口(23)和安装板(24)组成，所述紫外线消毒器(15)的顶部左侧设有进水口(21)，所述紫外线消毒器(15)的顶部右侧设有出水口(22)，所述紫外线消毒器(15)的底部右侧设有排污口(23)，且所述排污口(23)接于污水处理装置本体(1)的内侧右壁，且贯穿右壁，所述紫外线消毒器(15)的两侧焊接有安装板(24)。
2.根据权利要求1所述的一种生活污水排放二次利用处理装置，其特征在于：所述粗效过滤网(9)、活性炭过滤网(10)和精密过滤网(11)的长度依次变短。
3.根据权利要求1所述的一种生活污水排放二次利用处理装置，其特征在于：所述污水处理装置本体(1)的整体为斜梯型结构。
4.根据权利要求1所述的一种生活污水排放二次利用处理装置，其特征在于：所述污水处理装置本体(1)的底部焊接有支撑腿(20)，所述支撑腿(20)的内部填充分布有减震弹簧。
5.根据权利要求1所述的一种生活污水排放二次利用处理装置，其特征在于：所述抽水泵(8)的底部焊接有底座，所述底座焊接于所述污水处理装置本体(1)的右侧。
说明书
一种生活污水排放二次利用处理装置
技术领域
本实用新型涉及污水排放处理设备技术领域，具体为一种生活污水排放二次利用处理装置。
背景技术
污水处理设备，是一种能有效处理城区的生活污水，工业废水等的工业设备，避免污水及污染物直接流入水域，对改善生态环境、提升城市品位和促进经济发展具有重要意义。
现有的生活污水排放不能进行二次使用，污水净化难以过滤，不能进行循环过滤，内部的杂质微生物不能高效净化，生活污水中的污水污泥难以快速高效沉淀，难以满足现有的生活污水排放二次利用的需求。
实用新型内容
本实用新型的目的在于提供一种生活污水排放二次利用处理装置，解决了背景技术中所提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种生活污水排放二次利用处理装置，其结构包括污水处理装置本体、缓冲调节池、微生物反应池、污泥沉淀池、清水池、污水入口和净水排出口，所述污水处理装置本体的左部设有污水入口，所述污水处理装置本体的右部设有净水排出口，所述污水处理装置本体的内侧左部设有缓冲调节池，所述缓冲调节池的右侧隔板顶部设有粗效过滤网，所述缓冲调节池的右部设有微生物反应池，所述微生物反应池的右侧隔板顶部设有活性炭过滤网，所述微生物反应池的右部设有污泥沉淀池，所述污泥沉淀池的右侧隔板顶部设有精密过滤网，所述污泥沉淀池的右部设有清水池，所述缓冲调节池、微生物反应池、污泥沉淀池和清水池的内部均设有自吸泵，所述自吸泵的左部设有出水管，所述自吸泵的顶部设有第一抽水管，所述第一抽水管分别穿透过所述粗效过滤网、活性炭过滤网、精密过滤网所述污水处理装置本体的右部设有抽水泵，所述抽水泵的左部设有抽水管，所述抽水管连接于清水池，所述抽水泵的顶部设有进水管，所述进水管连接于污泥沉淀池，所述污泥沉淀池的底部设有污泥收集装置，所述污泥收集装置的内侧顶部设有污泥过滤网，所述污泥收集装置的底部设有污泥排放口，所述清水池的内部安装有紫外线消毒器;所述紫外线消毒器由进水口、出水口、排污口和安装板组成，所述紫外线消毒器的顶部左侧设有进水口，所述紫外线消毒器的顶部右侧设有出水口，所述紫外线消毒器的底部右侧设有排污口，且所述排污口接于污水处理装置本体的内侧右壁，且贯穿右壁，所述紫外线消毒器的两侧焊接有安装板。
作为本实用新型的一种优选实施方式，所述粗效过滤网、活性炭过滤网和精密过滤网的长度依次变短，可将水中的杂质依次过滤，效果好。
作为本实用新型的一种优选实施方式，所述污水处理装置本体的整体为斜梯型结构，使得污水的净化效果变得明显，使得进水净化的速度更快，压力大。
作为本实用新型的一种优选实施方式，所述污水处理装置本体的底部焊接有支撑腿，所述支撑腿的内部填充分布有减震弹簧，使得整体支撑更加稳定，避免抖动。
作为本实用新型的一种优选实施方式，所述抽水泵的底部焊接有底座，所述底座焊接于所述污水处理装置本体的右侧，高效的支撑抽水泵，降低噪音，提高稳定性。
与现有技术相比，本实用新型的有益效果如下：
1.该生活污水排放二次利用处理装置，通过在缓冲调节池、微生物反应池、污泥沉淀池和清水池中间设置的粗效过滤网、活性炭过滤网和精密过滤网，可高效的将污水过滤净化，消毒杀菌，通过在污水处理装置本体右部设置的抽水泵，可将清水池的水抽至缓冲调节池再次进行循环过滤，使得净化效率更高，纯度更高，易于实现。
2.该生活污水排放二次利用处理装置，通过在污泥沉淀池底部设置的污泥收集装置，可高效的将污水中的污泥沉淀收集，经过污泥过滤网再次过滤杂质，使得污泥沉淀经过污泥排放口收集排放，通过在清水池的内部设置的紫外线消毒器，可将水中的微生物消毒杀死，安全可靠，设计合理。
