申请日2018.07.18
公开(公告)日2019.02.15
IPC分类号C02F3/28; C02F7/00; C02F9/14
摘要
本实用新型公开了一种厌氧型污水处理池，包括主体，所述主体内安装有导流座，所述导流座内侧安装有支撑座，所述主体的底端中心处安装有进水管，所述进水管通过密封轴承与处理箱相连，所述处理箱的底端安装有安装架，所述处理箱内安装有厌氧滤器，所述处理箱的顶端安装有支撑架，所述支撑架上安装有导气管，所述导气管穿过厌氧滤器并与分流管相连，所述分流管的底端均匀安装有曝气管，所述处理箱的顶端连接有出水管，所述出水管共设有三个，所述处理箱的顶端安装有从动齿轮，所述处理箱的顶端通过密封轴承与出气管相连，所述出气管的一侧安装有电机。本实用新型，增大污水处理时的接触面积，使用更加方便。
权利要求书

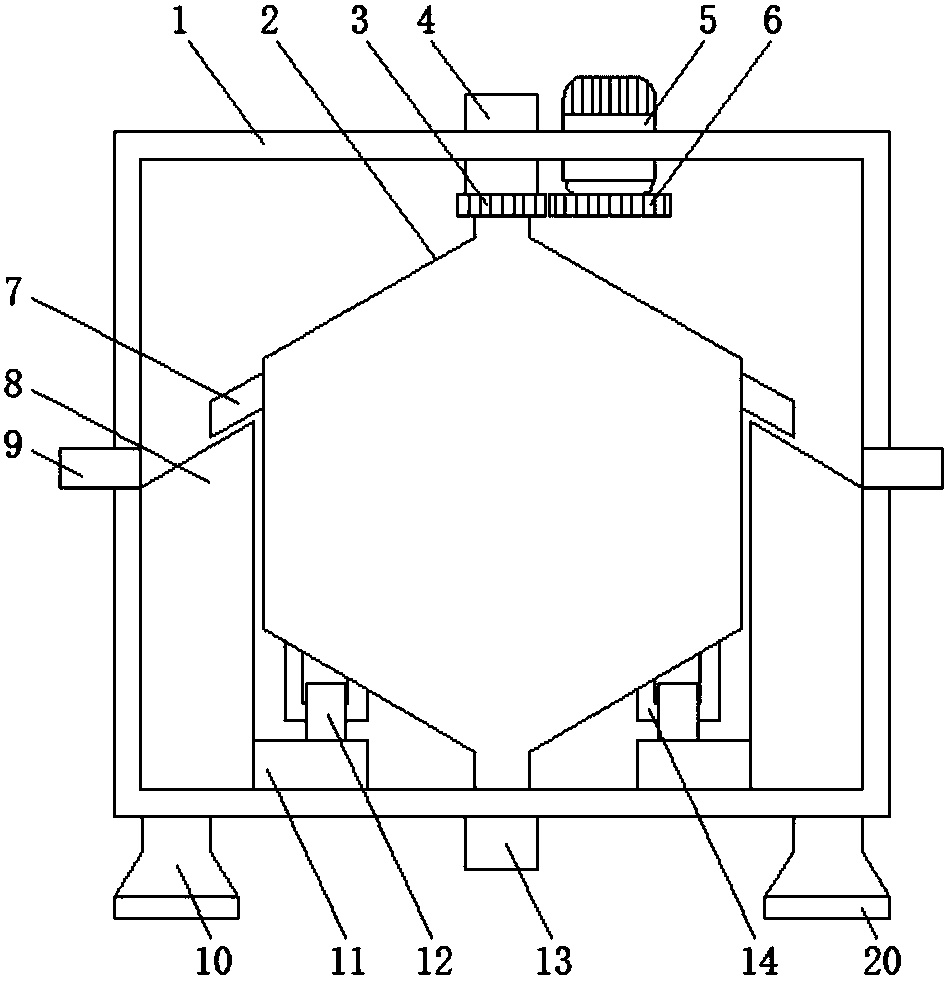

1.一种厌氧型污水处理池，包括主体(1)，其特征在于：所述主体(1)内安装有导流座(8)，所述导流座(8)内侧安装有支撑座(11)，所述主体(1)的底端中心处安装有进水管(13)，所述进水管(13)通过密封轴承与处理箱(2)相连，所述处理箱(2)的底端安装有安装架(14)，所述处理箱(2)内安装有厌氧滤器(17)，所述处理箱(2)的顶端安装有支撑架(16)，所述支撑架(16)上安装有导气管(15)，所述导气管(15)穿过厌氧滤器(17)并与分流管(18)相连，所述分流管(18)的底端均匀安装有曝气管(19)，所述处理箱(2)的顶端连接有出水管(7)，所述出水管(7)共设有三个，所述处理箱(2)的顶端安装有从动齿轮(3)，所述处理箱(2)的顶端通过密封轴承与出气管(4)相连，所述出气管(4)的一侧安装有电机(5)。
2.根据权利要求1所述的一种厌氧型污水处理池，其特征在于：所述主体(1)的底端四个拐角处安装有支撑脚(10)，支撑脚(10)的底端安装有垫板(20)。
3.根据权利要求1所述的一种厌氧型污水处理池，其特征在于：所述安装架(14)上安装有承重辊(12)，承重辊(12)的底端与支撑座(11)相接触。
4.根据权利要求1所述的一种厌氧型污水处理池，其特征在于：所述主体(1)的两侧连接有排水管(9)，排水管(9)与导流座(8)上表面相连接。
5.根据权利要求1所述的一种厌氧型污水处理池，其特征在于：所述电机(5)上安装有主动齿轮(6)，主动齿轮(6)与从动齿轮(3)啮合。
说明书
一种厌氧型污水处理池
技术领域
本实用新型涉及污水处理技术领域，具体是一种厌氧型污水处理池。
背景技术
随着现代对于水资源的重视愈加强烈，污水的处理利用成为水资源关注的重点之一，厌氧型污水处理池使用厌氧滤器或者厌氧生物进行污水的处理。
现有的厌氧型污水处理池在实际使用地过程中，一般污水自动上升，辅助以曝气处理，污水处理时的接触面积较小，影响污水的处理速度，造成使用不便。
实用新型内容
本实用新型的目的在于提供一种厌氧型污水处理池，以解决现有技术中厌氧型污水处理池在实际使用地过程中，一般污水自动上升，辅助以曝气处理，污水处理时的接触面积较小等问题。
为实现上述目的，本实用新型提供如下技术方案：一种厌氧型污水处理池，包括主体，所述主体内安装有导流座，所述导流座内侧安装有支撑座，所述主体的底端中心处安装有进水管，所述进水管通过密封轴承与处理箱相连，所述处理箱的底端安装有安装架，所述处理箱内安装有厌氧滤器，所述处理箱的顶端安装有支撑架，所述支撑架上安装有导气管，所述导气管穿过厌氧滤器并与分流管相连，所述分流管的底端均匀安装有曝气管，所述处理箱的顶端连接有出水管，所述出水管共设有三个，所述处理箱的顶端安装有从动齿轮，所述处理箱的顶端通过密封轴承与出气管相连，所述出气管的一侧安装有电机。
优选的，所述主体的底端四个拐角处安装有支撑脚，支撑脚的底端安装有垫板。
优选的，所述安装架上安装有承重辊，承重辊的底端与支撑座相接触。
优选的，所述主体的两侧连接有排水管，排水管与导流座上表面相连接。
优选的，所述电机上安装有主动齿轮，主动齿轮与从动齿轮啮合。
与现有技术相比，本实用新型的有益效果是：导气管吸取空气，通过分流管从曝气管排出，对污水进行曝气处理，处理箱内安装有厌氧滤器，厌氧滤器对污水进行处理，出气管的一侧安装有电机，电机通过主动齿轮和从动齿轮带动处理箱转动，带动处理箱中的污水进行转动，增大污水处理时的接触面积，减少污水处理时间;导气管通过支撑架安装在处理箱内，导气管穿过厌氧滤器并与分流管相连，曝气管均匀安装在分流管的底部，曝气所用空气来自处理箱的顶部，避免外界空气进入处理箱，排出的空气更加方便回收;在处理箱的转动过程中，承重辊通过安装架安装在处理箱的底端，承重辊在支撑座的表面滑动，增加转动的稳定性。
