申请日2018.07.18
公开(公告)日2019.02.01
IPC分类号C02F9/14
摘要
一种污水处理装置，包括进水装置、箱体和箱盖，进水装置设置于箱体左侧，箱盖固定在箱体上方;进水装置包括水泵、进水管、进水阀门、文丘里管和扩散器，其中文丘里管上连接一根进气管，箱体左侧开有进水口，箱体右侧开有出水口，箱体内部被隔板a分隔为左侧的一级沉淀室和右侧的二级过滤消毒室，隔板a上方开有连通一级沉淀室和二级过滤消毒室的通孔，一级沉淀室和二级过滤消毒室均被隔板b分隔为左右两个腔室，腔室均在底部贯通，一级沉淀室设置有粗格增阻网、细格增阻网和稳流网，二级过滤消毒室设置有鹅卵石过滤层、石英砂过滤层和海绵过滤层、活性炭吸附板以及紫外线消毒灯。该装置结构紧凑，占地面积小，便于移动，使用成本低。
权利要求书

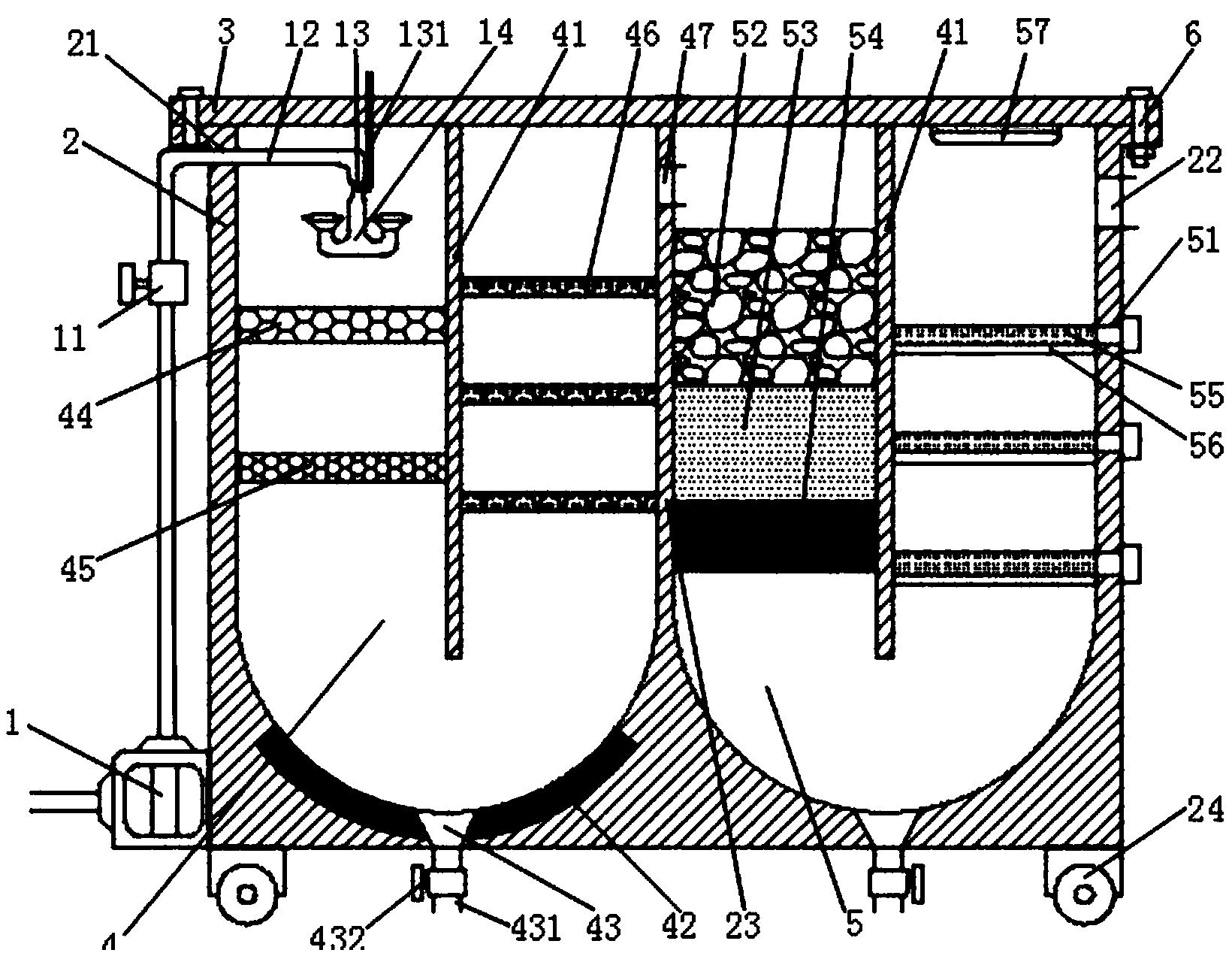

1.一种污水处理装置，其特征在于：包括进水装置、箱体和箱盖，进水装置设置于箱体左侧，箱盖固定在箱体上方;
所述箱体左侧上方开有进水口，箱体右侧上方开有出水口，出水口低于进水口，箱体底部设置有滚轮，箱体内部被隔板a分隔为左侧的一级沉淀室和右侧的二级过滤消毒室，隔板a上方开有连通一级沉淀室和二级过滤消毒室的通孔，一级沉淀室和二级过滤消毒室的底部均为半圆弧形，一级沉淀室和二级过滤消毒室的半圆弧形底部上均开有排污孔，一级沉淀室和二级过滤消毒室均被隔板b分隔为左右两个腔室，一级沉淀室和二级过滤消毒室的左右两个腔室均在底部贯通，进水口与一级沉淀室左侧腔室连通，出水口与二级过滤消毒室右侧腔室连通;
所述一级沉淀室左侧腔室内从上到下依次设置有粗格增阻网和细格增阻网，右侧腔室内均匀设置有三层稳流网，一级沉淀室的半圆弧形底部固定有半圆弧形永磁铁;所述二级过滤消毒室的左侧腔室内由上到下依次设置有鹅卵石过滤层、石英砂过滤层和海绵过滤层，右侧腔室内均匀设置有活性炭吸附板，活性炭吸附板的前后两侧底部设置有滑轮，对应的箱体前后两侧设置有凸台，凸台上设置有与滑轮适配的滑道，箱体右侧开有供活性炭吸附板插入的矩形开口，二级过滤消毒室上方的箱盖上设置有紫外线消毒灯;
所述进水装置包括水泵、进水管、进水阀门、文丘里管和扩散器，水泵、进水阀门、文丘里管和扩散器通过进水管依次连接，水泵固定在箱体左侧，进水阀门设于箱体外的进水管上，文丘里管和扩散器置于一级沉淀室左侧腔室上方，文丘里管上连接一根进气管，进气管穿过箱盖上的圆孔与外部空气连通;所述扩散器为横竖两根水管组成的倒“T”字形管道，倒“T”字形管道的水平管道两端设有向上的出水口。
2.根据权利要求1所述的一种污水处理装置，其特征在于：所述隔板a上方的通孔低于箱体左侧的进水口，高于箱体右侧的出水口。
3.根据权利要求1所述的一种污水处理装置，其特征在于：所述排污孔是锥形孔，排污孔下端连接有排污管，排污管上设有排污阀门。
4.根据权利要求1所述的一种污水处理装置，其特征在于：所述活性炭吸附板的数量为3个。
5.根据权利要求1所述的一种污水处理装置，其特征在于：所述箱盖与箱体通过螺钉固定连接。
6.根据权利要求1所述的一种污水处理装置，其特征在于：所述粗格增阻网采用板厚4mm，孔径8mm的不锈钢圆孔冲孔网;细格增阻网采用板厚4mm，孔径6mm的不锈钢圆孔冲孔网;稳流网采用板厚2mm，孔径3mm的不锈钢圆孔冲孔网。
说明书
一种污水处理装置
技术领域
本实用新型涉及污水处理领域，具体涉及一种污水处理装置。
背景技术
在现代工业的生产和人们城市生活中，不可避免地会产生大量的污水，污水的直接排放会造成严重的环境污染，如何对污水进行有效地处理逐渐成为一个十分重要的议题。现有的污水处理装置有固定的污水处理室，具有成本高、占地面积大、建造周期长、维修复杂的缺点，不适于小型企业、农村以及社区使用，化学法处理污水容易造成二次污染，生物膜处理法价格昂贵。
实用新型内容
本实用新型为了解决上述存在的问题，设计了一种污水处理装置，该装置占地面积小，便于移动，利用一级沉淀室和二级过滤消毒室进行污水处理工艺的沉淀、过滤和吸附并利用紫外线进行消毒，装置结构紧凑，使用成本低，能很好的地将污水进行处理。
为了实现上述技术目的，达到上述技术效果，本实用新型是通过以下技术方案实现的：
一种污水处理装置，包括进水装置、箱体和箱盖;进水装置设置于箱体左侧，箱盖固定在箱体上方，所述箱体左侧上方开有进水口，箱体右侧上方开有出水口，出水口低于进水口，箱体底部设置有滚轮，箱体内部被隔板a分隔为左侧的一级沉淀室和右侧的二级过滤消毒室，隔板a上方开有连通一级沉淀室和二级过滤消毒室的通孔，一级沉淀室和二级过滤消毒室的底部均为半圆弧形，一级沉淀室和二级过滤消毒室的半圆弧形底部上均开有排污孔，一级沉淀室和二级过滤消毒室均被隔板b分隔为左右两个腔室，一级沉淀室和二级过滤消毒室的左右两个腔室均在底部贯通，进水口与一级沉淀室左侧腔室连通，出水口与二级过滤消毒室右侧腔室连通;所述一级沉淀室左侧腔室内从上到下依次设置有粗格增阻网和细格增阻网，右侧腔室内均匀设置有三层稳流网，一级沉淀室的半圆弧形底部固定有半圆弧形永磁铁;所述二级过滤消毒室的左侧腔室内由上到下依次设置有鹅卵石过滤层、石英砂过滤层和海绵过滤层，右侧腔室内均匀设置有活性炭吸附板，活性炭吸附板的前后两侧底部设置有滑轮，对应的箱体前后两侧设置有凸台，凸台上设置有与滑轮适配的滑道，箱体右侧开有供活性炭吸附板插入的矩形开口，二级过滤消毒室上方的箱盖上设置有紫外线消毒灯;所述进水装置包括水泵、进水管、进水阀门、文丘里管和扩散器，水泵、进水阀门、文丘里管和扩散器通过进水管依次连接，水泵固定在箱体左侧，进水阀门设于箱体外的进水管上，文丘里管和扩散器置于一级沉淀室左侧腔室上方，文丘里管上连接一根进气管，进气管穿过箱盖上的圆孔与外部空气连通;所述扩散器为横竖两根水管组成的倒“T”字形管道，倒“T”字形管道的水平管道两端设有向上的出水口。
优选的，所述隔板a上方的通孔低于箱体左侧的进水口，高于箱体右侧的出水口。
优选的，所述排污孔是锥形孔，排污孔下端连接有排污管，排污管上设有排污阀门。
优选的，所述活性炭吸附板的数量为3个。
优选的，所述箱盖与箱体通过螺钉固定连接。
优选的，所述粗格增阻网采用板厚4mm，孔径8mm的不锈钢圆孔冲孔网;细格增阻网采用板厚4mm，孔径6mm的不锈钢圆孔冲孔网;稳流网采用板厚2mm，孔径3mm的不锈钢圆孔冲孔网。
本实用新型的有益效果是：该污水处理装置占地面积小，便于移动，利用一级沉淀室和二级过滤消毒室进行污水处理工艺的沉淀、过滤和吸附并利用紫外线进行消毒，装置结构紧凑，使用成本低。
