申请日2018.07.18
公开(公告)日2019.02.01
IPC分类号C02F9/04; C02F9/08
摘要
本实用新型涉及污水处理技术领域，且公开了一种家用污水处理装置，包括第一沉淀箱，第一沉淀箱内腔的侧壁处固定连接有滤网，滤网的下表面设置有活性炭，第一沉淀箱的侧壁处通过第一排水管道固定连接有第二沉淀箱，第二沉淀箱顶部一侧固定连接有曝气装置、电机、絮凝剂进口，曝气装置包括外壳，外壳的内部固定连接有曝气泵，曝气泵的出风口固定连接有曝气管，曝气管的外壁处通过支管固定连接有曝气头。该家用污水处理装置，通过设置第一沉淀箱、第二沉淀箱和消毒箱，污水分别经过第一沉淀箱和第二沉淀箱进行沉淀处理，达到了可以有效快速的去除污水中杂质和细小颗粒的效果，通过设置消毒箱达到了对过滤后的水进行杀菌消毒的效果。
权利要求书

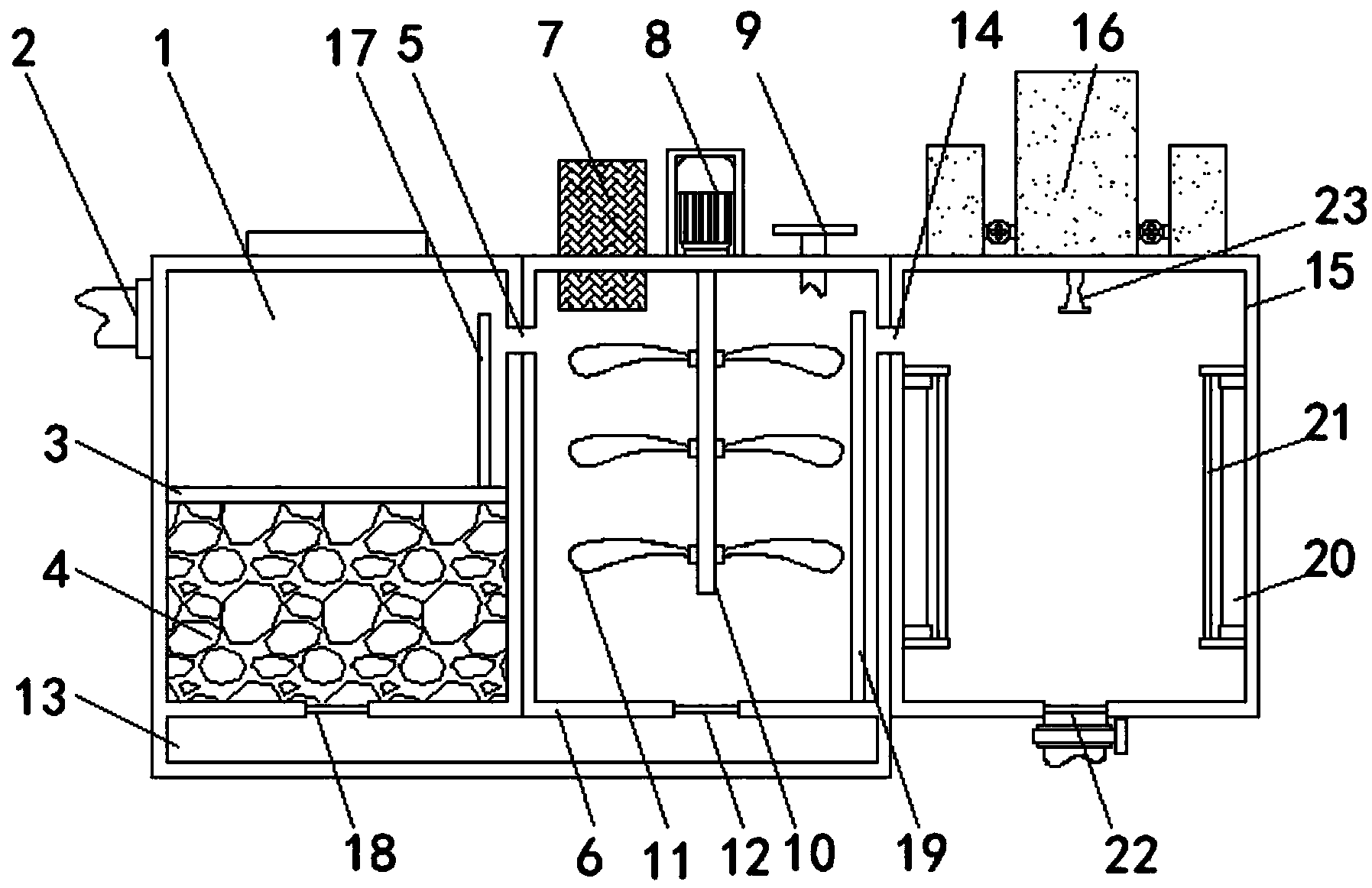

1.一种家用污水处理装置，包括第一沉淀箱(1)，其特征在于：所述第一沉淀箱(1)内腔的侧壁处固定连接有滤网(3)，所述滤网(3)的下表面设置有活性炭(4)，所述第一沉淀箱(1)的侧壁处通过第一排水管道(5)固定连接有第二沉淀箱(6)，所述第二沉淀箱(6)顶部一侧固定连接有曝气装置(7)、电机(8)、絮凝剂进口(9)，所述曝气装置(7)包括外壳(71)，所述外壳(71)的内部固定连接有曝气泵(72)，所述曝气泵(72)的出风口固定连接有曝气管(73)，所述曝气管(73)的外壁处通过支管(74)固定连接有曝气头(75)，所述电机(8)的输出轴固定连接有搅拌轴(10)，所述第二沉淀箱(6)的底部开设有第一排污口(12)，所述第一排污口(12)的底部设置有集污槽(13)，所述第二沉淀箱(6)的侧壁处通过第二排水管道(14)固定连接有消毒箱(15)，所述消毒箱(15)的顶部固定连接有二氧化氯发生器(16)。
2.根据权利要求1所述的一种家用污水处理装置，其特征在于：所述第一沉淀箱(1)外壁的一侧开设有进水口(2)，所述第一沉淀箱(1)的顶部开设有透气窗，所述第一沉淀箱(1)内腔的底部固定连接有第一挡板(17)。
3.根据权利要求1所述的一种家用污水处理装置，其特征在于：所述第一沉淀箱(1)的底部开设有第二排污口(18)，所述第二排污口(18)的底部固定连接有集污槽(13)。
4.根据权利要求1所述的一种家用污水处理装置，其特征在于：所述搅拌轴(10)的一端延伸至第二沉淀箱(6)内部，所述搅拌轴(10)的外壁处固定连接有搅拌叶(11)，所述第二沉淀箱(6)内腔的底部固定连接有第二挡板(19)。
5.根据权利要求1所述的一种家用污水处理装置，其特征在于：所述消毒箱(15)内腔的侧壁处固定连接有紫外线照射灯(20)，所述紫外线照射灯(20)的外壁处固定连接有防水透明玻璃灯罩(21)，所述消毒箱(15)的底部开设有出水口(22)。
6.根据权利要求1所述的一种家用污水处理装置，其特征在于：所述二氧化氯发生器(16)的底部固定连接有水射器(23)，所述水射器(23)的一端延伸至消毒箱(15)的内腔。
7.根据权利要求1所述的一种家用污水处理装置，其特征在于：所述二氧化氯发生器(16)的一端固定连接有盐酸供料筒，所述二氧化氯发生器(16)的另一端固定连接有氯酸钠供料筒。
说明书
一种家用污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种家用污水处理装置。
背景技术
家用污水是指人们在生活中的生活用水排放和家用卫生设施中等处产生的废水，家用产生的污水中存在着较多的垃圾和细菌，如果直接排放到外界，会造成河流甚至地下水的污染，由于中国人口数量庞大，所以家庭污水量较大，传统的处理方法是将生活污水集中，进行自然沉积和降解，该方法耗时长且处理设备过于庞大，占用土地面积，严重浪费水资源，而且在生活用水输送中间需要建设大量的管道，浪费资源和劳动力。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种家用污水处理装置，具备污水处理效果好等优点，解决了家用污水处理效果不佳的问题。
(二)技术方案
为实现上述污水处理效果好的目的，本实用新型提供如下技术方案：一种家用污水处理装置，包括第一沉淀箱，所述第一沉淀箱内腔的侧壁处固定连接有滤网，所述滤网的下表面设置有活性炭，所述第一沉淀箱的侧壁处通过第一排水管道固定连接有第二沉淀箱，所述第二沉淀箱顶部一侧固定连接有曝气装置、电机、絮凝剂进口，所述曝气装置包括外壳，所述外壳的内部固定连接有曝气泵，所述曝气泵的出风口固定连接有曝气管，所述曝气管的外壁处通过支管固定连接有曝气头，所述电机的输出轴固定连接有搅拌轴，所述第二沉淀箱的底部开设有第一排污口，所述第一排污口的底部设置有集污槽，所述第二沉淀箱的侧壁处通过第二排水管道固定连接有消毒箱，所述消毒箱的顶部固定连接有二氧化氯发生器。
优选的，所述第一沉淀箱外壁的一侧开设有进水口，所述第一沉淀箱的顶部开设有透气窗，所述第一沉淀箱内腔的底部固定连接有第一挡板。
优选的，所述第一沉淀箱的底部开设有第二排污口，所述第二排污口的底部固定连接有集污槽。
优选的，所述搅拌轴的一端延伸至第二沉淀箱内部，所述搅拌轴的外壁处固定连接有搅拌叶，所述第二沉淀箱内腔的底部固定连接有第二挡板。
优选的，所述消毒箱内腔的侧壁处固定连接有紫外线照射灯，所述紫外线照射灯的外壁处固定连接有防水透明玻璃灯罩，所述消毒箱的底部开设有出水口。
优选的，所述二氧化氯发生器的底部固定连接有水射器，所述水射器的一端延伸至消毒箱的内腔。
优选的，所述二氧化氯发生器的一端固定连接有盐酸供料筒，所述二氧化氯发生器的另一端固定连接有氯酸钠供料筒。
(三)有益效果
与现有技术相比，本实用新型提供了一种家用污水处理装置，具备以下有益效果：
该家用污水处理装置，通过设置第一沉淀箱、第二沉淀箱和消毒箱，污水分别经过第一沉淀箱和第二沉淀箱进行沉淀处理，达到了可以有效快速的去除污水中杂质和细小颗粒的效果，通过设置消毒箱达到了对过滤后的水进行杀菌消毒的效果，通过设置集污槽对过滤出来的垃圾进行统一收集处理，提高了该污水处理装置的工作效率，解决了家用污水污染外界环境的问题，避免了大量管道的建设，降低了污水处理的成本，节约了水资源。
