申请日2018.07.18
公开(公告)日2019.02.15
IPC分类号C02F3/02; B01D46/00; B01D53/04
摘要
本实用新型公开了一种用于污水处理的好氧生物池，包括池体和连接管，所述池体的一端安装有固定座，所述固定座上安装有曝气鼓风机和净化器，所述曝气鼓风机的底端连接有输气管道，所述输气管道上安装有控制阀，所述外环、中环和内环之间均通过连接管紧固相连，所述外环、中环和内环上均匀分布有曝气头，所述池体的顶端安装有Y‑160M2‑2驱动电机，所述Y‑160M2‑2驱动电机的输出端连接有搅拌轴，所述搅拌轴上均匀安装有搅拌扇叶。本实用新型，外环内设有中环和内环，而外环、中环和内环之间均通过连接管相连的，同时外环、中环和内环上均匀固定有曝气头，曝气鼓风机将气体输送到三个圆环中，从而使曝出的气体量更大，效率更高。
权利要求书

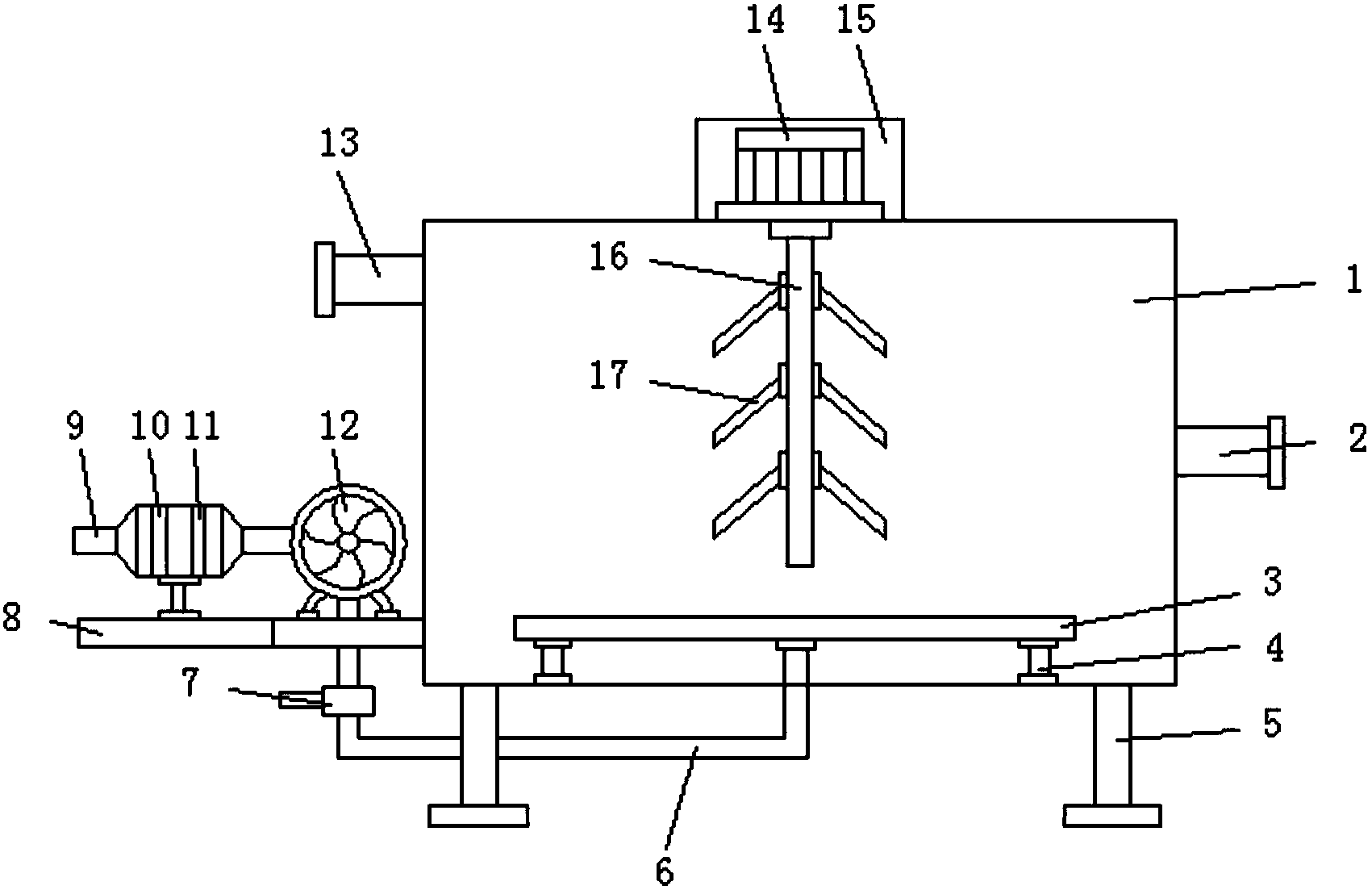

1.一种用于污水处理的好氧生物池，包括池体(1)和连接管(21)，其特征在于：所述池体(1)的一端安装有固定座(8)，所述固定座(8)上安装有曝气鼓风机(12)和净化器(9)，所述净化器(9)位于曝气鼓风机(12)的一侧，所述曝气鼓风机(12)的底端连接有输气管道(6)，所述输气管道(6)上安装有控制阀(7)，且输气管道(6)的一端穿过池体(1)，所述池体(1)底端固定有三个支撑柱(4)，三个所述支撑柱(4)的一端安装有外环(3)，所述外环(3)内设有中环(19)和内环(20)，所述外环(3)、中环(19)和内环(20)之间均通过连接管(21)紧固相连，所述外环(3)、中环(19)和内环(20)上均匀分布有曝气头(18)，所述池体(1)的顶端安装有Y-160M2-2驱动电机(14)，所述Y-160M2-2驱动电机(14)的输出端连接有搅拌轴(16)，所述搅拌轴(16)上均匀安装有搅拌扇叶(17)。
2.根据权利要求1所述的一种用于污水处理的好氧生物池，其特征在于：所述池体(1)的一端连接有出水管(2)，且池体(1)的另一端连接有进水管(13)。
3.根据权利要求1所述的一种用于污水处理的好氧生物池，其特征在于：所述Y-160M2-2驱动电机(14)上安装有散热防尘罩(15)。
4.根据权利要求1所述的一种用于污水处理的好氧生物池，其特征在于：所述池体(1)的底端四个拐角处均安装有支撑脚(5)，且支撑脚(5)的底端均匀分布有防滑纹。
5.根据权利要求1所述的一种用于污水处理的好氧生物池，其特征在于：所述净化器(9)内安装有活性炭吸附层(10)和空气过滤棉层(11)，所述活性炭吸附层(10)位于空气过滤棉层(11)的一侧。
说明书
一种用于污水处理的好氧生物池
技术领域
本实用新型涉及污水处理技术领域，具体是一种用于污水处理的好氧生物池。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。污水处理过程中需要用到好氧生物池，但是传统的污水处理的好氧生物池功能较为单一，氧气与污水接触面积较小，曝气效率有待提高。
实用新型内容
本实用新型的目的在于提供一种用于污水处理的好氧生物池，以解决现有技术中的污水处理的好氧生物池功能较为单一，氧气与污水接触面积较小，曝气效率有待提高的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于污水处理的好氧生物池，包括池体和连接管，所述池体的一端安装有固定座，所述固定座上安装有曝气鼓风机和净化器，所述净化器位于曝气鼓风机的一侧，所述曝气鼓风机的底端连接有输气管道，所述输气管道上安装有控制阀，且输气管道的一端穿过池体，所述池体底端固定有三个支撑柱，三个所述支撑柱的一端安装有外环，所述外环内设有中环和内环，所述外环、中环和内环之间均通过连接管紧固相连，所述外环、中环和内环上均匀分布有曝气头，所述池体的顶端安装有Y-160M2-2驱动电机，所述Y-160M2-2驱动电机的输出端连接有搅拌轴，所述搅拌轴上均匀安装有搅拌扇叶。
优选的，所述池体的一端连接有出水管，且池体的另一端连接有进水管。
优选的，所述Y-160M2-2驱动电机上安装有散热防尘罩。
优选的，所述池体的底端四个拐角处均安装有支撑脚，且支撑脚的底端均匀分布有防滑纹。
优选的，所述净化器内安装有活性炭吸附层和空气过滤棉层，所述活性炭吸附层位于空气过滤棉层的一侧。
与现有技术相比，本实用新型的有益效果是：本实用新型结构科学合理，使用方便高效;通过池体底端固定有三个支撑柱，而三个支撑柱的一端固定有外环，外环内设有中环和内环，而外环、中环和内环之间均通过连接管相连的，同时外环、中环和内环上均匀固定有曝气头，曝气鼓风机将气体输送到三个圆环中，从而使曝出的气体量更大，效率更高;通过曝气鼓风机连接有净化器，而净化器内固定有活性炭吸附层和空气过滤棉层，可对曝气鼓风机吸入的气体进行净化吸附处理，保证气体纯度，避免气体对池体中水造成污染;通过池体的顶端安装有Y-160M2-2驱动电机，而Y-160M2-2驱动电机输出端连接有搅拌轴，搅拌轴上均匀固定有搅拌扇叶，Y-160M2-2驱动电机带动搅拌轴匀速转动，使搅拌扇叶可对生物池中水进行搅拌处理，使氧气增大与水的接触，曝气效率得到提高。
