申请日2018.07.18
公开(公告)日2019.03.01
IPC分类号B01D33/42; B01D33/11; B04B15/06; B04B7/08; C02F1/38; C02F1/00
摘要
本实用新型公开了一种基于离心处理技术的生活污水净化装置，包括箱体、内筒和外筒;所述箱体内设有内筒，内筒底部连通有排泥管;所述内筒内设有中心管，排泥管内设有螺旋出料辊。本实用新型通过设有内筒、刮板板和中心管，实现第一级的离心过滤同时刮板有效避免内筒的滤孔堵塞，另外通过内筒下方的锥形筒对污泥进行收集并通过排泥管和螺旋出料辊进行排泥;通过设有与中心管联动的外筒，对污水进行二级的离心过滤，提高离心过滤的效果;通过设有蓄水箱和水泵，实现污水的多次循环离心过滤，保证离心过滤的效果。
权利要求书

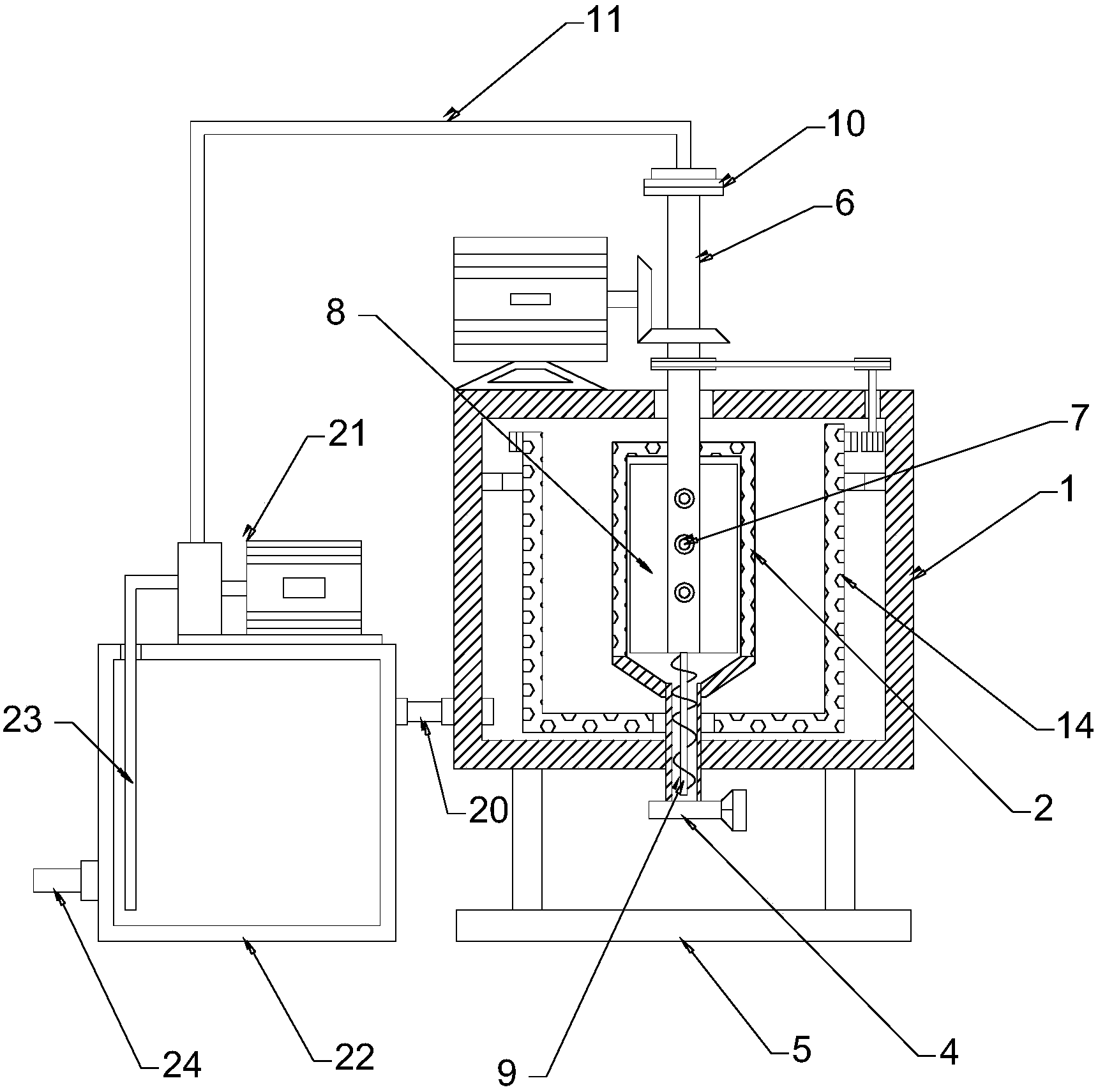

1.一种基于离心处理技术的生活污水净化装置，包括箱体(1)、内筒(2)和外筒(14);其特征在于，所述箱体(1)内设有内筒(2)，内筒(2)底部连通有排泥管(3);所述内筒(2)内设有中心管(6)，排泥管(3)内设有螺旋出料辊(9)，螺旋出料辊(9)与中心管(6)底部固定连接;所述中心管(6)延伸至箱体(1)上方，中心管(6)通过传动齿轮组(12)连接有驱动电机(13)的输出轴;所述中心管(6)上设有上下等距分布的溢水孔(7)，中心管(6)固定连接有刮板(8);所述内筒(2)外侧设有外筒(14)，外筒(14)套设有环形齿条(16)，环形齿条(16)齿合有传动齿轮(17)，传动齿轮(17)固定连接有传动轴(18)，传动轴(18)通过传动皮带(19)与中心管(6)连接。
2.根据权利要求1所述的一种基于离心处理技术的生活污水净化装置，其特征在于，所述箱体(1)左侧连通有排水管(20)，排水管(20)连通有蓄水箱(22)，蓄水箱(22)通过抽水管(23)连通有水泵(21)，水泵(21)与进水管(11)连通。
3.根据权利要求1所述的一种基于离心处理技术的生活污水净化装置，其特征在于，所述内筒(2)包括一体成型的竖直筒和锥形筒，竖直筒的圆周表面均匀分布有滤孔，锥形筒为空心的倒圆台状结构。
4.根据权利要求2所述的一种基于离心处理技术的生活污水净化装置，其特征在于，所述进水管(11)通过旋转接头(10)连接有中心管(6)。
5.根据权利要求1所述的一种基于离心处理技术的生活污水净化装置，其特征在于，所述排泥管(3)贯穿箱体(1)底部并与箱体(1)底板固定连接。
6.根据权利要求1所述的一种基于离心处理技术的生活污水净化装置，其特征在于，所述中心管(6)为空心管。
7.根据权利要求1所述的一种基于离心处理技术的生活污水净化装置，其特征在于，所述刮板(8)与内筒(2)内壁滑动连接。
8.根据权利要求1所述的一种基于离心处理技术的生活污水净化装置，其特征在于，所述外筒(14)为上端开口的金属网筒，外筒(14)通过轴承套(15)与箱体(1)内壁转动连接。
说明书
一种基于离心处理技术的生活污水净化装置
技术领域
本实用新型涉及污水处理设备领域，具体是一种基于离心处理技术的生活污水净化装置。
背景技术
生活污水是居民日常生活中排出的废水，主要来源于居住建筑和公共建筑，如住宅、机关、学校、医院、商店、公共场所及工业企业卫生间等。生活污水所含的污染物主要是有机物(如蛋白质、碳水化合物、脂肪、尿素、氨氮等) 和大量病原微生物(如寄生虫卵和肠道传染病毒等)。存在于生活污水中的有机物极不稳定，容易腐化而产生恶臭。细菌和病原体以生活污水中有机物为营养而大量繁殖，可导致传染病蔓延流行。因此，生活污水排放前必须进行处理。
由于生活污水中含有大量的生活垃圾，需要进行初步过滤，传统的被动过滤方式即通过静置的水箱和筛板进行过滤，筛板易堵塞，过滤效率低，通过离心过滤的方式可以有效的提高过滤速率和效果，但是传统的离心过滤装置的废渣清理麻烦，不能直接外排。
实用新型内容
本实用新型的目的在于提供一种基于离心处理技术的生活污水净化装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种基于离心处理技术的生活污水净化装置，包括箱体、内筒和外筒;所述箱体内设有内筒，内筒底部连通有排泥管;所述内筒内设有中心管，排泥管内设有螺旋出料辊，螺旋出料辊与中心管底部固定连接;所述中心管延伸至箱体上方，中心管通过传动齿轮组连接有驱动电机的输出轴;所述中心管上设有上下等距分布的溢水孔，中心管固定连接有刮板;所述内筒外侧设有外筒，外筒套设有环形齿条，环形齿条齿合有传动齿轮，传动齿轮固定连接有传动轴，传动轴通过传动皮带与中心管连接。
作为本实用新型进一步的方案：所述箱体左侧连通有排水管，排水管连通有蓄水箱，蓄水箱通过抽水管连通有水泵，水泵与进水管连通。
作为本实用新型进一步的方案：所述内筒包括一体成型的竖直筒和锥形筒，竖直筒的圆周表面均匀分布有滤孔，锥形筒为空心的倒圆台状结构。
作为本实用新型进一步的方案：所述进水管通过旋转接头连接有中心管。
作为本实用新型进一步的方案：所述排泥管贯穿箱体底部并与箱体底板固定连接。
作为本实用新型进一步的方案：所述中心管为空心管。
作为本实用新型进一步的方案：所述刮板与内筒内壁滑动连接
作为本实用新型进一步的方案：所述外筒为上端开口的金属网筒，外筒通过轴承套与箱体内壁转动连接。
与现有技术相比，本实用新型的有益效果是：本实用新型通过设有内筒、刮板板和中心管，实现第一级的离心过滤同时刮板有效避免内筒的滤孔堵塞，另外通过内筒下方的锥形筒对污泥进行收集并通过排泥管和螺旋出料辊进行排泥;通过设有与中心管联动的外筒，对污水进行二级的离心过滤，提高离心过滤的效果;通过设有蓄水箱和水泵，实现污水的多次循环离心过滤，保证离心过滤的效果。
