申请日2018.07.18
公开(公告)日2019.02.19
IPC分类号C12M1/00; C12M1/04; C12M1/02
摘要
本实用新型公开了一种糯米废水生产复合微生物菌剂的生产设备，包括装置外壳，所述装置外壳内壁固定有第一发酵罐、第二发酵罐、增氧罐以及加热箱，所述第一发酵罐下端安装有第一流量管，所述第二发酵罐下端安装有第二流量管，所述第一流量管以及第二流量管均通过连通管与混合箱相连接，所述混合箱上端安装有电机，所述电机的输出轴下端安装有搅拌棒，所述搅拌棒上对称固定有两个以上搅拌叶，两个以上所述搅拌叶与混合箱内壁之间设置有弹性块，所述装置外壳下端对称固定有两个以上支撑柱，两个以上所述支撑柱下端均与培养箱固定连接，本实用新型复合效果好，便于培养，制造成本低，便于推广使用。
权利要求书

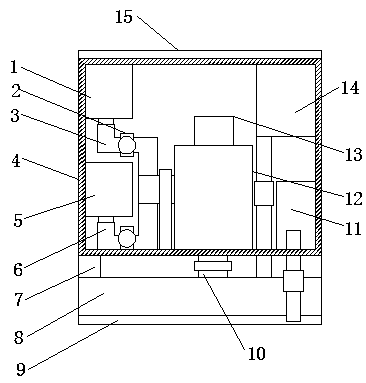

1.一种糯米废水生产复合微生物菌剂的生产设备，包括装置外壳(4)，其特征在于，所述装置外壳(4)内壁固定有第一发酵罐(1)、第二发酵罐(5)、增氧罐(14)以及加热箱(11)，所述第一发酵罐(1)下端安装有第一流量管(3)，所述第二发酵罐(5)下端安装有第二流量管(6)，所述第一流量管(3)以及第二流量管(6)均通过连通管与混合箱(12)相连接，所述混合箱(12)上端安装有电机(13)，所述电机(13)的输出轴下端安装有搅拌棒(16)，所述搅拌棒(16)上对称固定有两个以上搅拌叶(17)，两个以上所述搅拌叶(17)与混合箱(12)内壁之间设置有弹性块，所述装置外壳(4)下端对称固定有两个以上支撑柱(7)，两个以上所述支撑柱(7)下端均与培养箱(8)固定连接，所述培养箱(8)下端固定有单面导热板(9)。
2.根据权利要求1所述的一种糯米废水生产复合微生物菌剂的生产设备，其特征在于，所述第一流量管(3)以及第二流量管(6)上均设置有流量控制阀(2)，所述连通管以及连接管(10)上设置有液体泵。
3.根据权利要求1所述的一种糯米废水生产复合微生物菌剂的生产设备，其特征在于，所述增氧罐(14)通过第一通气管与培养箱(8)相连通，所述加热箱(11)通过第二通气管与单面导热板(9)相连通，所述混合箱(12)通过连接管(10)与培养箱(8)相连通，且第一通气管以及第二通气管上均设置有气体泵。
4.根据权利要求1所述的一种糯米废水生产复合微生物菌剂的生产设备，其特征在于，所述装置外壳(4)上端铰接有门板(15)。
5.根据权利要求1所述的一种糯米废水生产复合微生物菌剂的生产设备，其特征在于，所述培养箱(8)内设置有培养液。
说明书
一种糯米废水生产复合微生物菌剂的生产设备
技术领域
本实用新型涉及复合微生物菌剂生产技术领域，尤其涉及一种糯米废水生产复合微生物菌剂的生产设备。
背景技术
传统的复合微生物菌剂中混合设备与培养设备是分开进行的，需要购买两种设备，大大提高了生产成本，或者在发酵液混合后就直接进行干燥获得复合微生物菌剂，这种复合微生物菌剂浓度低，质量差，为了解决上述问题，现推出一种糯米废水生产复合微生物菌剂的生产设备。
实用新型内容
本实用新型的目的是为了解决现有复合微生物菌剂中混合设备与培养设备是分开进行的，需要购买两种设备，大大提高了生产成本，或者在发酵液混合后就直接进行干燥获得复合微生物菌剂，这种复合微生物菌剂浓度低，质量差的问题，而提出的一种糯米废水生产复合微生物菌剂的生产设备。
为了实现上述目的，本实用新型采用了如下技术方案：
一种糯米废水生产复合微生物菌剂的生产设备，包括装置外壳，所述装置外壳内壁固定有第一发酵罐、第二发酵罐、增氧罐以及加热箱，所述第一发酵罐下端安装有第一流量管，所述第二发酵罐下端安装有第二流量管，所述第一流量管以及第二流量管均通过连通管与混合箱相连接，所述混合箱上端安装有电机，所述电机的输出轴下端安装有搅拌棒，所述搅拌棒上对称固定有两个以上搅拌叶，两个以上所述搅拌叶与混合箱内壁之间设置有弹性块，所述装置外壳下端对称固定有两个以上支撑柱，两个以上所述支撑柱下端均与培养箱固定连接，所述培养箱下端固定有单面导热板。
优选的，所述第一流量管以及第二流量管上均设置有流量控制阀，连通管以及连通管上设置有液体泵。
优选的，所述增氧罐通过第一通气管与培养箱相连通，所述加热箱通过第二通气管与单面导热板相连通，所述混合箱通过连接管与培养箱相连通，且第一通气管以及第二通气管上均设置有气体泵。
优选的，所述装置外壳上端铰接有门板。
优选的，所述培养箱内设置有培养液。
本实用新型的有益效果是：通过添加了第一发酵罐、第二发酵罐以及混合箱，该设计便于将糯米废水中微生物与需要混合的微生物进行充分混合处理，并通过流量控制阀，对配比进行控制;通过添加了增氧罐、加热箱以及单面导热板，该设计实现对混合后的发酵液进行培养，本实用新型复合效果好，便于培养，制造成本低，便于推广使用。
