申请日2018.07.18
公开(公告)日2019.02.22
IPC分类号G01N21/78; G01N33/18
摘要
本实用新型公开了一种电镀废水初级处理后水中氰根离子的检测设备，属于电镀废水中离子检测设备领域，其目的在于提供一种电镀废水初级处理后水中氰根离子的检测设备。包括包括第一摇把、转动轴、限位块、固定架、底架、齿轮组、导管、排水管、缓冲溶液试管、氯胺T溶液试管、异烟酸溶液试管、吡唑啉酮溶液试管，所述缓冲溶液试管、氯胺T溶液试管、异烟酸溶液试管和吡唑啉酮溶液试管通过固定架均等安装在连接支架上，且缓冲溶液试管、氯胺T溶液试管、异烟酸溶液试管和吡唑啉酮溶液试管关于连接支架成中心对称。本实用新型是一种电镀废水初级处理后水中氰根离子的检测设备，可检测电镀废水初级处理后水中氰根离子，且检测精准，大大节约了人力。
权利要求书

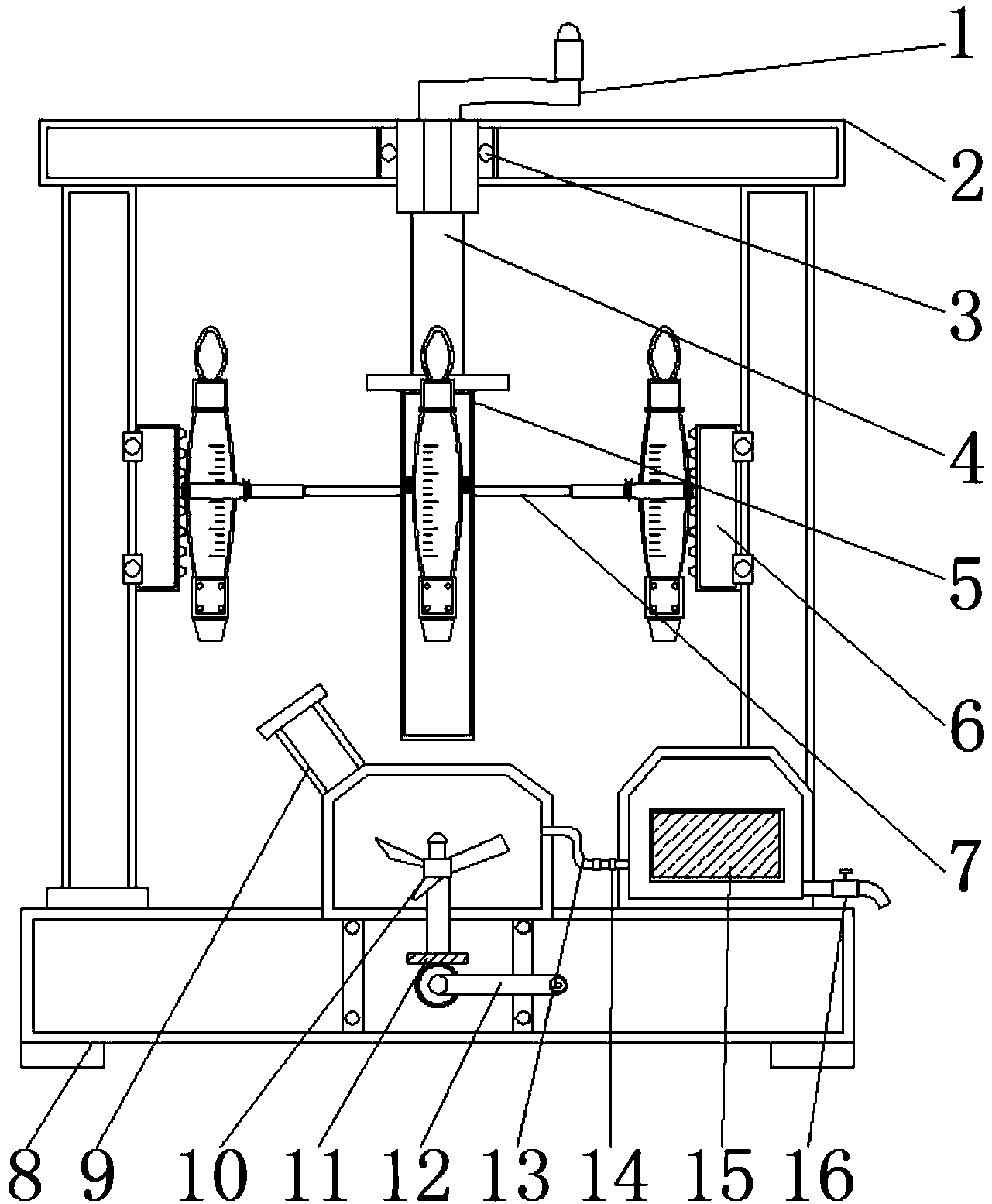

1.一种电镀废水初级处理后水中氰根离子的检测设备，包括第一摇把(1)、转动轴(4)、限位块(6)、固定架(7)、底架(8)、齿轮组(11)、导管(13)、排水管(16)、缓冲溶液试管(17)、氯胺T溶液试管(18)、异烟酸溶液试管(19)、吡唑啉酮溶液试管(20)，其特征在于：所述第一摇把(1)的下端贯穿过架体(2)的中间部位，且架体(2)的中间部位设置有轴承(3)，第一摇把(1)穿过轴承(3)与转动轴(4)相连接，所述转动轴(4)的底端固接有连接支架(5)，所述限位块(6)的右侧固接在架体(2)的右侧，所述固定架(7)的底端活动安装在连接支架(5)上，所述底架(8)的上侧设置有进水仓(9)，且进水仓(9)的内部安装有搅拌器(10)，所述齿轮组(11)设置在底架(8)的中间部位，且齿轮组(11)的中间部位连接有第二摇把(12)，所述导管(13)的左端连通有进水仓(9)，且导管(13)的右端通过逆止阀(14)与观察仓(15)相连通，所述排水管(16)的左侧连接有观察仓(15)，所述缓冲溶液试管(17)、氯胺T溶液试管(18)、异烟酸溶液试管(19)和吡唑啉酮溶液试管(20)通过固定架(7)均等安装在连接支架(5)上，且缓冲溶液试管(17)、氯胺T溶液试管(18)、异烟酸溶液试管(19)和吡唑啉酮溶液试管(20)关于连接支架(5)成中心对称。
2.如权利要求1所述的一种电镀废水初级处理后水中氰根离子的检测设备，其特征在于：所述第一摇把(1)穿过架体(2)的中间部位，且架体(2)的中间部位设置有轴承(3)，第一摇把(1)通过架体(2)与轴承(3)为转动式连接结构，所述连接支架(5)通过转动轴(4)与第一摇把(1)相连接。
3.如权利要求1所述的一种电镀废水初级处理后水中氰根离子的检测设备，其特征在于：所述限位块(6)的左侧表面设置有软性塑胶，且限位块(6)共设置有两组，限位块(6)分别安装在架体(2)的两侧。
4.如权利要求1所述的一种电镀废水初级处理后水中氰根离子的检测设备，其特征在于：所述固定架(7)包括螺纹轴(701)、伸缩支架(702)、固定螺栓(703)、弹簧夹(704)和塑胶垫(705)，所述螺纹轴(701)的右侧连接有伸缩支架(702)，且伸缩支架(702)的右侧嵌有固定螺栓(703)，所述弹簧夹(704)的内侧安装有塑胶垫(705)。
5.如权利要求1所述的一种电镀废水初级处理后水中氰根离子的检测设备，其特征在于：所述齿轮组(11)包括第一齿轮(111)，中心轴(112)和第二齿轮(113)，所述第一齿轮(111)的中间部位设置有中心轴(112)，且第一齿轮(111)的下侧设置有第二齿轮(113)，所述第二齿轮(113)的底端连接有第二摇把(12)。
6.如权利要求1所述的一种电镀废水初级处理后水中氰根离子的检测设备，其特征在于：所述氯胺T溶液试管(18)包括挤压气囊(181)、试管盖(182)、管体(183)、刻度线(184)和出液口(185)，所述挤压气囊(181)的底端连通有试管盖(182)，且试管盖(182)的下端安装有管体(183)，所述刻度线(184)设置在管体(183)的上表面，所述出液口(185)的上端连通在管体(183)上。
说明书
一种电镀废水初级处理后水中氰根离子的检测设备
技术领域
本实用新型属于电镀废水中离子检测设备领域，尤其涉及一种电镀废水初级处理后水中氰根离子的检测设备。
背景技术
电镀行业在现今的工业社会中有着举足轻重的地位，相应的电镀废水处理装置也随之发展，在各种电镀废水处理技术此起彼伏的今天，如何提高在污水处理过程中的离子检测方法成为了迫切的问题，目前，现有的很多电镀废水初级处理后水中氰根离子的检测设备造价较为昂贵，而普通的检测设备结构和功能较为单一，基本都是靠技术人员采取废水小样进行检测，同时，由于是人工操作，常常导致小样定量不准，检测结果出现偏差，另外，由于普通的检测设备基本是靠技术人员手持试管进行小样检测，导致检测无法长时间进行，且在检测过程中，容易造成试管破损，导致环境污染等，因此，普通的检测设备并不实用。
发明内容
本实用新型的目的在于：为了解决电镀废水初级处理后水中氰根离子的检测更加方便快捷，同时节省人力，提高检测的准确性，提供一种电镀废水初级处理后水中氰根离子的检测设备。
本实用新型采用的技术方案如下：
一种电镀废水初级处理后水中氰根离子的检测设备，包括第一摇把、转动轴、限位块、固定架、底架、齿轮组、导管、排水管、缓冲溶液试管、氯胺T溶液试管、异烟酸溶液试管、吡唑啉酮溶液试管，所述第一摇把的下端贯穿过架体的中间部位，且架体的中间部位设置有轴承，第一摇把穿过轴承与转动轴相连接，所述转动轴的底端固接有连接支架，所述限位块的右侧固接在架体的右侧，所述固定架的底端活动安装在连接支架上，所述底架的上侧设置有进水仓，且进水仓的内部安装有搅拌器，所述齿轮组设置在底架的中间部位，且齿轮组的中间部位连接有第二摇把，所述导管的左端连通有进水仓，且导管的右端通过逆止阀与观察仓相连通，所述排水管的左侧连接有观察仓，所述缓冲溶液试管、氯胺T溶液试管、异烟酸溶液试管和吡唑啉酮溶液试管通过固定架均等安装在连接支架上，且缓冲溶液试管、氯胺T溶液试管、异烟酸溶液试管和吡唑啉酮溶液试管关于连接支架成中心对称。
其中，所述第一摇把穿过架体的中间部位，且架体的中间部位设置有轴承，第一摇把通过架体与轴承为转动式连接结构，所述连接支架通过转动轴与第一摇把相连接。
其中，所述限位块的左侧表面设置有软性塑胶，且限位块共设置有两组，限位块分别安装在架体的两侧。
其中，所述固定架包括螺纹轴、伸缩支架、固定螺栓、弹簧夹和塑胶垫，伸缩螺纹轴的右侧连接有伸缩支架，且伸缩支架的右侧嵌有固定螺栓，所述弹簧夹的内侧安装有塑胶垫。
其中，所述齿轮组包括第一齿轮，中心轴和第二齿轮，所述第一齿轮的中间部位设置有中心轴，且第一齿轮的下侧设置有第二齿轮，所述第二齿轮的底端连接有第二摇把。
其中，所述氯胺T溶液试管包括挤压气囊、试管盖、管体、刻度线和出液口，所述挤压气囊的底端连通有试管盖，且试管盖的下端安装有管体，所述刻度线设置在管体的上表面，所述出液口的上端连通在管体上。
综上所述，由于采用了上述技术方案，本实用新型的有益效果是：
1、本实用新型中，采用了手摇式设计结构，一方面，将试管固定在固定架上，随后，摇动第一摇把，带动转动轴和连接支架转动，同时带动固定架进行转动，方便将试管内的试剂进行分批分阶段的滴入进水仓内，另一方面，摇动第二摇把，使得齿轮组进行转动并带动搅拌器进行转动，使得试管内的试剂和进水仓内部的液体能充分接触，减少试剂与液体的反应时间，手摇式设计结构节约了人力的同时，也使得检测结结果更加省时精准。
2、本实用新型中，在架体的两侧设计有限位块，且限位块上安装有软性塑胶，当转动固定架时，固定架触碰到限位块，操作人员立刻停止第一摇把的转动，随后，将试管中的试剂挤入紧进水仓中，随后，由于限位块上设置有软性塑胶，操作人员可稍微加大力度，让固定架继续转动，继续滴入试剂，避免了试管中的试剂因为定位不准，导致试剂外漏，造成设备腐蚀或者环境污染。
3、本实用新型中，通过旋转螺纹轴，将固定架安装在连接支架上，同时根据需要拉伸伸缩支架，以满足操作需求，随后，将试管嵌入到弹簧夹中，由于弹簧夹中设计有塑胶垫，可有效避免试管破碎，最后，旋转固定螺栓，将弹簧夹进行固定，此设计无需操作人员手持试管进行检测操作，节省了人力的同时也提高了工作效率。
4、本实用新型中，试管采取了设置有挤压气囊的溶液试管，同时，试管的外表面上设计有刻度线，通过挤压气囊，观察刻度线，可将试剂定量的挤入到进水仓中进行氰根离子的检测。
