申请日2018.07.18
公开(公告)日2019.03.08
IPC分类号C02F1/24
摘要
本实用新型公开了一种环保型城镇污水处理装置，装置本体下部设置鼓气室，装置本体下端左侧固定连接一号电机，一号电机上部转动连接曲轴，曲轴穿过鼓气室侧壁并与之轴承密封转动连接，曲轴中部套合连杆左端，连杆右端转动连接活塞板，活塞板边缘密封滑动连接鼓气室内壁，鼓气室上端设置曝气盘，曝气盘与进气口均通过单向阀连通鼓气室内部。该装置通过曲轴利用连杆带动活塞板往复左右移动向装置本体内部鼓入空气，同时曲轴通过链条带动曝气盘转动曝气，使得气泡在离心力作用下向四周扩散，增大与水液的接触面接，且往复正反转的丝杆带动二号齿条板往复左右移动，在二号齿条板往复左右移动的同时还上下运动，将曝气产生的上浮絮凝物从除杂管赶出。
权利要求书

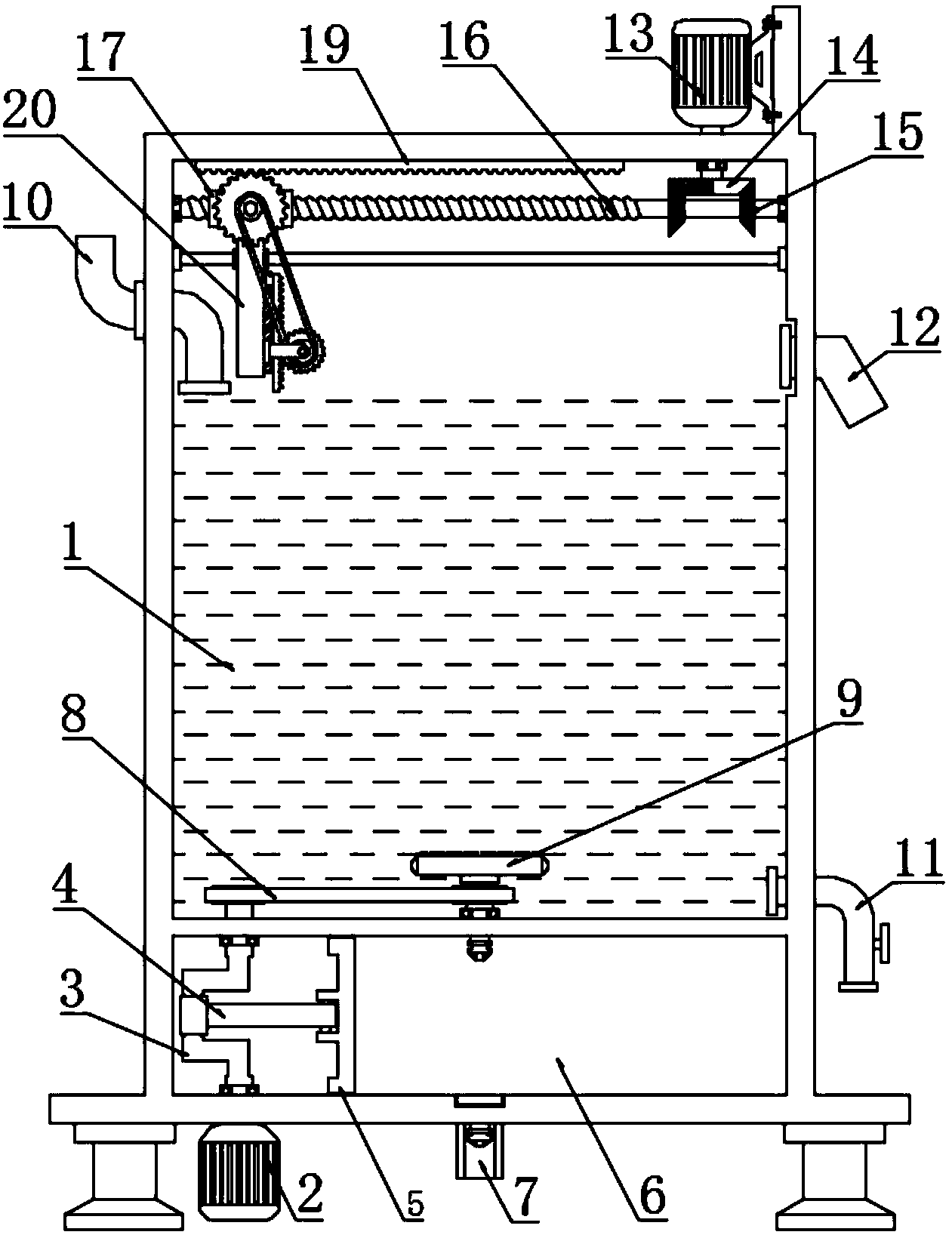

1.一种环保型城镇污水处理装置，包括装置本体(1)、一号电机(2)、鼓气室(6)、曝气盘(9)、二号电机(13)、丝杆(16)和套板(17)，其特征在于，所述装置本体(1)下部设置鼓气室(6)，装置本体(1)下端左侧固定连接一号电机(2)，一号电机(2)上部转动连接曲轴(3)，曲轴(3)穿过鼓气室(6)侧壁并与之轴承密封转动连接，曲轴(3)中部套合连杆(4)左端，连杆(4)右端转动连接活塞板(5)，活塞板(5)边缘密封滑动连接鼓气室(6)内壁，且鼓气室(6)下端设置进气口(7)，鼓气室(6)上端设置曝气盘(9)，曝气盘(9)与进气口(7)均通过单向阀连通鼓气室(6)内部;所述曲轴(3)上端与曝气盘(9)通过链条(8)连接，装置本体(1)下部右侧设置放液管(11);
所述装置本体(1)上端右侧固定连接二号电机(13)，二号电机(13)下端转动连接半圆锥齿轮(14)，半圆锥齿轮(14)左右两侧分别设置有锥齿轮(15)，锥齿轮(15)固定连接丝杆(16)右侧，丝杆(16)两端分别轴承转动连接装置本体(1)内壁，且丝杆(16)螺纹连接套板(17);所述套板(17)两侧分别转动连接第一齿轮(18)，第一齿轮(18)上端啮合一号齿条板(19)，一号齿条板(19)固定装置本体(1)上壁，套板(17)下端固定连接竖板(20);所述竖板(20)下方转动连接第二齿轮(24)，第一齿轮(18)与第二齿轮(24)之间通过同步带(22)连接，第二齿轮(24)啮合第二齿条板(25)，第二齿条板(25)滑动连接滑槽(23)，滑槽(23)设置于竖板(20)侧面，装置本体(1)右侧壁设置有除杂管(12)。
2.根据权利要求1所述的一种环保型城镇污水处理装置，其特征在于，所述装置本体(1)上部左侧连通注水管(10)。
3.根据权利要求1所述的一种环保型城镇污水处理装置，其特征在于，所述竖板(20)两侧分别开设有通孔。
4.根据权利要求3所述的一种环保型城镇污水处理装置，其特征在于，所述通孔内套合导柱(21)，导柱(21)固定连接装置本体(1)。
5.根据权利要求1所述的一种环保型城镇污水处理装置，其特征在于，所述放液管(11)中部转动连接旋阀。
6.根据权利要求1所述的一种环保型城镇污水处理装置，其特征在于，所述装置本体(1)下端两侧分别固定连接有支腿。
7.根据权利要求1所述的一种环保型城镇污水处理装置，其特征在于，所述装置本体(1)下端两侧分别转动连接有滚轮。
8.根据权利要求1-7任一所述的一种环保型城镇污水处理装置，其特征在于，所述一号电机(2)与二号电机(13)均导线连接电源和开关。
说明书
一种环保型城镇污水处理装置
技术领域
本实用新型涉及一种污水处理装置，具体是一种环保型城镇污水处理装置。
背景技术
随着工业化的发展，城镇的水污染情况越来越严重，城镇污水处理也被提上日程。城镇中的污水在初步处理时大多通过用向水中充气或机械搅动等方法增加水与空气接触面积，以交换气态物质和去除水中挥发性物质的水处理方法，或使气体从水中逸出，如去除水的臭味或二氧化碳和硫化氢等有害气体;或使氧气溶入水中，以提高溶解氧浓度，达到除铁、除锰或促进需氧微生物降解有机物的目的。
部分污水处理过程中还投入絮凝剂等药物达到杂质絮凝功效，但是现有的污水处理设备大多不带有曝气和絮凝物清洁功效，往往会在设备的上层漂浮一层厚厚的絮凝物，通过人工赶去絮凝物才可继续处理，十分不便。
实用新型内容
本实用新型的目的在于提供一种环保型城镇污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种环保型城镇污水处理装置，包括装置本体、一号电机、鼓气室、曝气盘、二号电机、丝杆和套板，所述装置本体下部设置鼓气室，装置本体下端左侧固定连接一号电机，一号电机上部转动连接曲轴，曲轴穿过鼓气室侧壁并与之轴承密封转动连接，曲轴中部套合连杆左端，连杆右端转动连接活塞板，活塞板边缘密封滑动连接鼓气室内壁，且鼓气室下端设置进气口，鼓气室上端设置曝气盘，曝气盘与进气口均通过单向阀连通鼓气室内部;所述曲轴上端与曝气盘通过链条连接，装置本体下部右侧设置放液管;
所述装置本体上端右侧固定连接二号电机，二号电机下端转动连接半圆锥齿轮，半圆锥齿轮左右两侧分别设置有锥齿轮，锥齿轮固定连接丝杆右侧，丝杆两端分别轴承转动连接装置本体内壁，且丝杆螺纹连接套板;所述套板两侧分别转动连接第一齿轮，第一齿轮上端啮合一号齿条板，一号齿条板固定装置本体上壁，套板下端固定连接竖板;所述竖板下方转动连接第二齿轮，第一齿轮与第二齿轮之间通过同步带连接，第二齿轮啮合第二齿条板，第二齿条板滑动连接滑槽，滑槽设置于竖板侧面，装置本体右侧壁设置有除杂管。
作为本实用新型进一步的方案：所述装置本体上部左侧连通注水管。
作为本实用新型再进一步的方案：所述竖板两侧分别开设有通孔。
作为本实用新型再进一步的方案：所述通孔内套合导柱，导柱固定连接装置本体。
作为本实用新型再进一步的方案：所述放液管中部转动连接旋阀。
作为本实用新型再进一步的方案：所述装置本体下端两侧分别固定连接有支腿。
作为本实用新型再进一步的方案：所述装置本体下端两侧分别转动连接有滚轮。
作为本实用新型再进一步的方案：所述一号电机与二号电机均导线连接电源和开关。
与现有技术相比，本实用新型的有益效果是：该装置通过曲轴利用连杆带动活塞板往复左右移动向装置本体内部鼓入空气，同时曲轴通过链条带动曝气盘转动曝气，使得气泡在离心力作用下向四周扩散，增大与水液的接触面接，且往复正反转的丝杆带动二号齿条板往复左右移动，在二号齿条板往复左右移动的同时还上下运动，将曝气产生的上浮絮凝物从除杂管赶出。
