申请日2018.07.18
公开(公告)日2018.12.14
IPC分类号C02F9/14
摘要
本发明公开了一种医院重症监护医疗废水处理装置，包括用于对医疗废水进行初级处理的一级物理处理设备、用于对经过一级物理处理设备处理后的废水进行次级处理的二级生化处理设备以及用于控制一级物理处理设备和二级生化处理设备的CPLD控制系统，二级生化处理设备还包括利用微生物代谢作用原理的生物处理机构和以化学反应为基础的化学处理机构，结构简单、操作简便，通过CPLD控制系统的设置，实现了对医院重症监护医疗废水自动化处理的功效，省去了大量的人工操作负担，且能够实现对医院重症监护医疗废水高效处理净化的功能，严格控制了医疗废水中有害物质的排放，保障了医疗工作人员与医院附近居民的健康，对环境也起到了一定的保护作用。
权利要求书
1.一种医院重症监护医疗废水处理装置，其特征在于：包括用于对医疗废水进行初级处理的一级物理处理设备(1)、用于对经过一级物理处理设备(1)处理后的废水进行次级处理的二级生化处理设备(2)以及用于控制一级物理处理设备(1)和二级生化处理设备(2)的CPLD控制系统(3)，所述二级生化处理设备(2)还包括利用微生物代谢作用原理的生物处理机构(4)和以化学反应为基础的化学处理机构(5)。

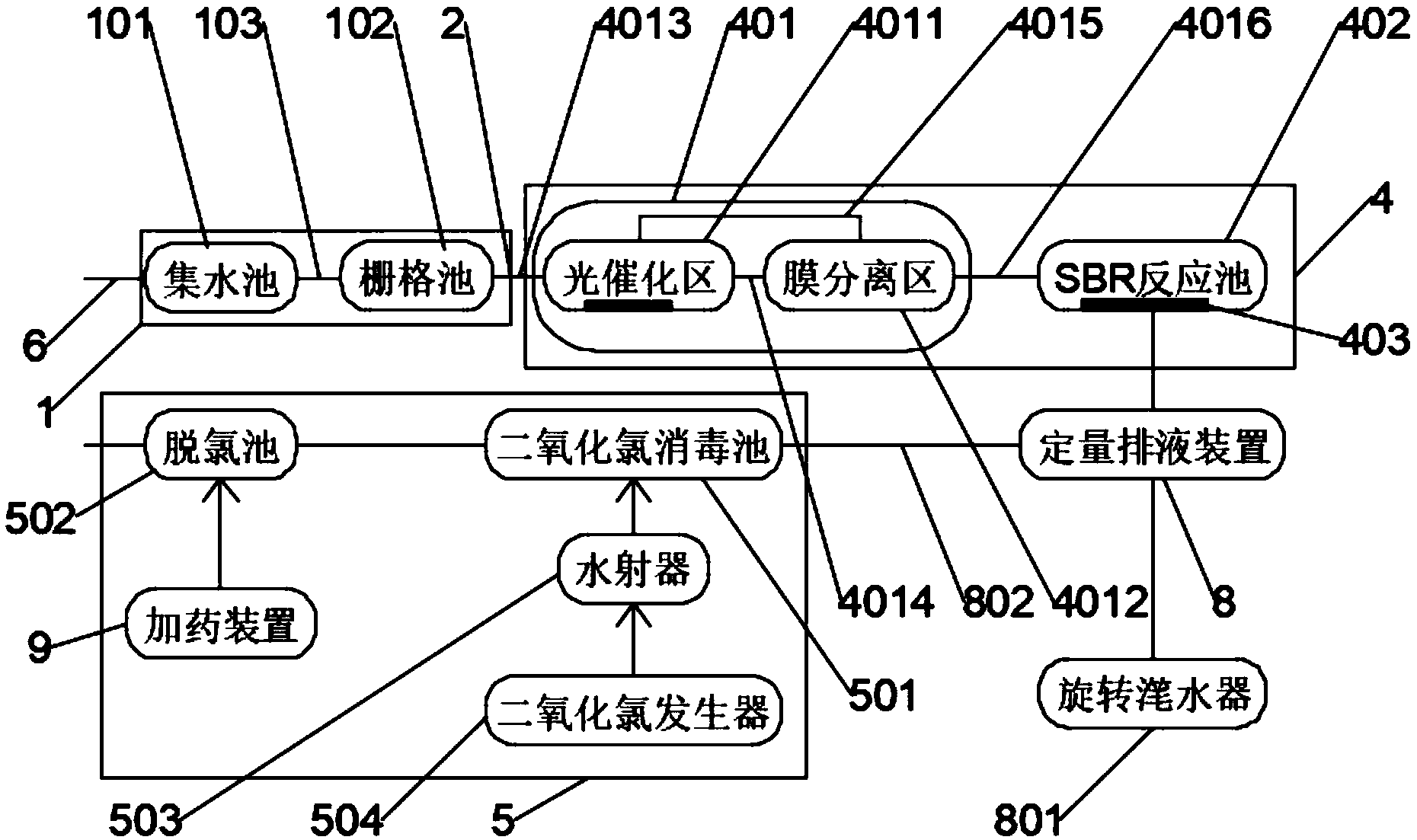

2.根据权利要求1所述的一种医院重症监护医疗废水处理装置，其特征在于：所述一级物理处理设备(1)包括用于收集医疗废水的集水池(101)和用于过滤医疗废水中的颗粒杂质的栅格池(102)，所述集水池(101)一端与排水管道(6)连接，另一端通过连通管一(103)与栅格池(102)连接，所述栅格池(102)的内部设置有格栅网(104)和由CPLD控制系统(3)控制的液位传感器(105)，所述生物处理机构(4)一端与化学处理机构(5)连接，另一端与栅格池(102)连接。
3.根据权利要求2所述的一种医院重症监护医疗废水处理装置，其特征在于：所述生物处理机构(4)包括光催化-膜分离反应池(401)、SBR反应池(402)以及两个均由CPLD控制系统(3)控制且分别用于向光催化-膜分离反应池(401)和SBR反应池(402)内通入氧气的射流曝气器(403)，所述光催化-膜分离反应池(401)内设置有光催化区(4011)和膜分离区(4012)，所述光催化区(4011)一端通过连通管二(4013)与栅格池(102)连接，另一端通过连通管三(4014)与膜分离区(4012)连接，且所述膜分离区(4012)一端通过循环管(4015)与光催化区(4011)上端连接，膜分离区(4012)还通过连通管四(4016)与SBR反应池(402)连接，SBR反应池(402)与化学处理机构(5)连接，光催化区(4011)的下端与其中一个射流曝气器(403)连接。
4.根据权利要求3所述的一种医院重症监护医疗废水处理装置，其特征在于：所述光催化区(4011)的内部设置有用于提供光照的低压紫外灯(7)和若干负载有纳米TiO2的复合载板(10)，所述膜分离区(4012)内设置有PVDF中空纤维微滤U型膜(11)。
5.根据权利要求3所述的一种医院重症监护医疗废水处理装置，其特征在于：所述SBR反应池(402)的下端与另一个射流曝气器(403)连接，SBR反应池(402)的上方设置有由CPLD控制系统(3)控制的定量排液装置(8)，所述定量排液装置(8)包括旋转滗水器(801)和连通管五(802)，所述连通管五(802)一端与旋转滗水器(801)的滗水干管连接，另一端与化学处理机构(5)连接。
6.根据权利要求5所述的一种医院重症监护医疗废水处理装置，其特征在于：所述化学处理机构(5)包括二氧化氯消毒池(501)和用于对经二氧化氯消毒池(501)消毒处理后的医疗废水进行除氯的脱氯池(502)，所述二氧化氯消毒池(501)一端与连通管五(802)连接，另一端与脱氯池(502)连接，二氧化氯消毒池(501)上方设置有由CPLD控制系统(3)控制的水射器(503)和二氧化氯发生器(504)，所述水射器(503)的吸入室与二氧化氯发生器(504)的消毒液出口连接，水射器(503)的喷嘴设置在二氧化氯消毒池(501)的上方。
7.根据权利要求6所述的一种医院重症监护医疗废水处理装置，其特征在于：所述脱氯池(502)上方设置有由CPLD控制系统(3)控制的且用于向脱氯池(502)内实现定量加脱氯剂的加药装置(9)，所述加药装置(9)包括脱氯剂存储箱(901)和加药管(902)，所述加药管(902)上设置有加药控制阀(903)，加药管(902)一端与脱氯剂存储箱(901)连接，另一端设置在脱氯池(502)内。
8.根据权利要求1所述的一种医院重症监护医疗废水处理装置，其特征在于：所述CPLD控制系统(3)包括CPLD芯片(301)，所述CPLD芯片(301)外围上设置有用来输入信号的开关量输入单元(302)、用来采集信号的模拟量输入单元(303)、两个用于提高抗干扰性的光电隔离单元(304)、用来轮流显示各模拟量数值以及各开关量高低电平转换状态的数码显示单元(305)、用于设定各模拟量上下限数值的拨码开关设定部分(306)和用于方便操作控制对象的控制输出部分(307)，所述模拟量输入单元通(303)过A/D转换芯片(308)与CPLD芯片(301)电性连接，两个所述光电隔离单元(304)分别与CPLD芯片(301)的控制信号输入端、控制信号输出端电性连接。
9.根据权利要求8所述的一种医院重症监护医疗废水处理装置，其特征在于：所述控制输出部分(307)包括继电器输出和晶体管输出两种方式，且继电器输出为常开触点输出，晶体管输出为NPN型集电极开路输出。
10.根据权利要求5所述的一种医院重症监护医疗废水处理装置，其特征在于：所述SBR反应池(402)内竖直设置有搅拌轴(12)，且SBR反应池(402)的内壁上均匀间隔设置有若干垂直挡板(13)。
说明书
一种医院重症监护医疗废水处理装置
技术领域
本发明涉及医疗废水处理技术领域，具体为一种医院重症监护医疗废水处理装置。
背景技术
随着人们生活水平的不断提高，医疗事业不断发展，人们对医疗事业各方面的要求也越来越高，在医疗废水处理方面更为严格，医疗废水处理的程度、达标废水的排放直接影响着人们所赖以生存的生态环境，为防止医疗污水排放对环境造成污染，规范医院污水处理设施的建设和运行管理，贯彻实施《中华人民共和国传染病防治法》，保证医院污水达标排放，提高应对突发事件的能力，各级政府对医院废水的处理、排放和监测制定了更加严格的标准，处理工艺过程对污水的自动化提出了更高的要求，医疗废水主要来自门诊区、病房区、化验室、洗衣房、餐厅等，废水中所含污染物种类复杂，特别是针对重症监护室来说，所排放的废水中含有大量的病原微生物、细菌、病毒等，如果不进行高效净化处理，则会对环境造成破坏，对医院周围的居民也会带来健康威胁。
现有医疗废水处理系统在处理医疗废水过程中，操作过程比较简单，通过初级的物理过滤处理后，再通过一定的化学处理即直接排放，这会导致医疗废水的处理效果较差，从医院重症监护室排出的医疗废水的水质不能得到保证;而且，在进行医疗废水处理过程中，很多步骤还需要大量的人工操作，这就增加了医疗废水处理的人力负担，进而提升了医疗废水处理的成本。
发明内容
为了克服现有技术方案的不足，本发明提供一种医院重症监护医疗废水处理装置，结构简单、操作简便、自动化性能强，能够实现对医院重症监护医疗废水高效处理净化的功能，保证了重症监护室的排水水质，减少对人们造成健康威胁的同时，降低了对环境的污染，且能有效的解决背景技术提出的问题。
本发明解决其技术问题所采用的技术方案是：
一种医院重症监护医疗废水处理装置，包括用于对医疗废水进行初级处理的一级物理处理设备、用于对经过一级物理处理设备处理后的废水进行次级处理的二级生化处理设备以及用于控制一级物理处理设备和二级生化处理设备的CPLD控制系统，所述二级生化处理设备还包括利用微生物代谢作用原理的生物处理机构和以化学反应为基础的化学处理机构。
进一步地，所述一级物理处理设备包括用于收集医疗废水的集水池和用于过滤医疗废水中的颗粒杂质的栅格池，所述集水池一端与排水管道连接，另一端通过连通管一与栅格池连接，所述栅格池的内部设置有格栅网和由CPLD控制系统控制的液位传感器，所述生物处理机构一端与化学处理机构连接，另一端与栅格池连接。
进一步地，所述生物处理机构包括光催化-膜分离反应池、SBR反应池以及两个均由CPLD控制系统控制且分别用于向光催化-膜分离反应池和SBR反应池内通入氧气的射流曝气器，所述光催化-膜分离反应池内设置有光催化区和膜分离区，所述光催化区一端通过连通管二与栅格池连接，另一端通过连通管三与膜分离区连接，且所述膜分离区一端通过循环管与光催化区上端连接，膜分离区还通过连通管四与SBR反应池连接，SBR反应池与化学处理机构连接，光催化区的下端与其中一个射流曝气器连接。
进一步地，所述光催化区的内部设置有用于提供光照的低压紫外灯和若干负载有纳米TiO2的复合载板，所述膜分离区内设置有PVDF中空纤维微滤U型膜。
进一步地，所述SBR反应池的下端与另一个射流曝气器连接，SBR反应池的上方设置有由CPLD控制系统控制的定量排液装置，所述定量排液装置包括旋转滗水器和连通管五，所述连通管五一端与旋转滗水器的滗水干管连接，另一端与化学处理机构连接。
进一步地，所述化学处理机构包括二氧化氯消毒池和用于对经二氧化氯消毒池消毒处理后的医疗废水进行除氯的脱氯池，所述二氧化氯消毒池一端与连通管五连接，另一端与脱氯池连接，二氧化氯消毒池上方设置有由CPLD控制系统控制的水射器和二氧化氯发生器，所述水射器的吸入室与二氧化氯发生器的消毒液出口连接，水射器的喷嘴设置在二氧化氯消毒池的上方。
进一步地，所述脱氯池上方设置有由CPLD控制系统控制的且用于向脱氯池内实现定量加脱氯剂的加药装置，所述加药装置包括脱氯剂存储箱和加药管，所述加药管上设置有加药控制阀，加药管一端与脱氯剂存储箱连接，另一端设置在脱氯池内。
进一步地，所述CPLD控制系统包括CPLD芯片，所述CPLD芯片外围上设置有用来输入信号的开关量输入单元、用来采集信号的模拟量输入单元、两个用于提高抗干扰性的光电隔离单元、用来轮流显示各模拟量数值以及各开关量高低电平转换状态的数码显示单元、用于设定各模拟量上下限数值的拨码开关设定部分和用于方便操作控制对象的控制输出部分，所述模拟量输入单元通过A/D转换芯片与CPLD芯片电性连接，两个所述光电隔离单元分别与CPLD芯片的控制信号输入端、控制信号输出端电性连接。
进一步地，所述控制输出部分包括继电器输出和晶体管输出两种方式，且继电器输出为常开触点输出，晶体管输出为NPN型集电极开路输出。
进一步地，所述SBR反应池内竖直设置有搅拌轴，且SBR反应池的内壁上均匀间隔设置有若干垂直挡板。
与现有技术相比，本发明的有益效果是：
(1)本发明通过CPLD控制系统的设置，实现了对重症监护医疗废水处理的自动化功能，与传统的医疗废水处理系统相比，大大提高了医疗废水的处理质量，降低了人工的工作量，严格控制了医疗废水中有害物质的排放，保障了医疗工作人员与医院附近居民的健康，对环境也起到了一定的保护作用，而且，通过CPLD技术替代PLC技术，具有很高的性价比，产生了良好的经济效益和社会效益;
(2)本发明通过一级物理处理设备和二级生化处理设备的结合，实现了对重症监护医疗废水的高效净化处理的功能，保证了医院重症监护排出的医疗废水的安全可靠性;特别是通过采用纳米二氧化钛光催化技术与SBR工艺组合处理医疗废水的生物处理机构，可实现良好降解医疗废水中所含的难生物降解的大分子污染物，大大提高了医疗废水的可生化性，降低了医疗废水的毒性，同时可去除一定量的COD，降低医疗废水的负荷，提高生物处理的抗冲击负荷能力，保证出水水质。
