申请日2018.07.18
公开(公告)日2018.12.07
IPC分类号B01D33/01; B01D33/46; C02F1/00
摘要
本发明涉及污水处理装置技术领域，且公开了一种污水过滤筛分设备及其操作方法，包括混合罐，所述混合罐的顶部固定套接有盒体，所述盒体的底部延伸至混合罐的内部，所述盒体的内部固定安装有驱动电机，所述驱动电机输出轴的底端固定安装有驱动杆，所述驱动杆的底端延伸至混合罐的内部，所述驱动杆的外表面与盒体活动套接，所述驱动杆的外表面固定安装有搅拌叶。该污水过滤筛分设备及其操作方法，通过驱动电机的作用，对驱动杆的旋转提供驱动力，加上搅拌叶、长板、喷头和清洗毛的配合，对混合罐的内壁进行清洗，避免了传统人工手动对混合罐进行清洗费时费力的现象，从而达到了节省人力的效果。
权利要求书

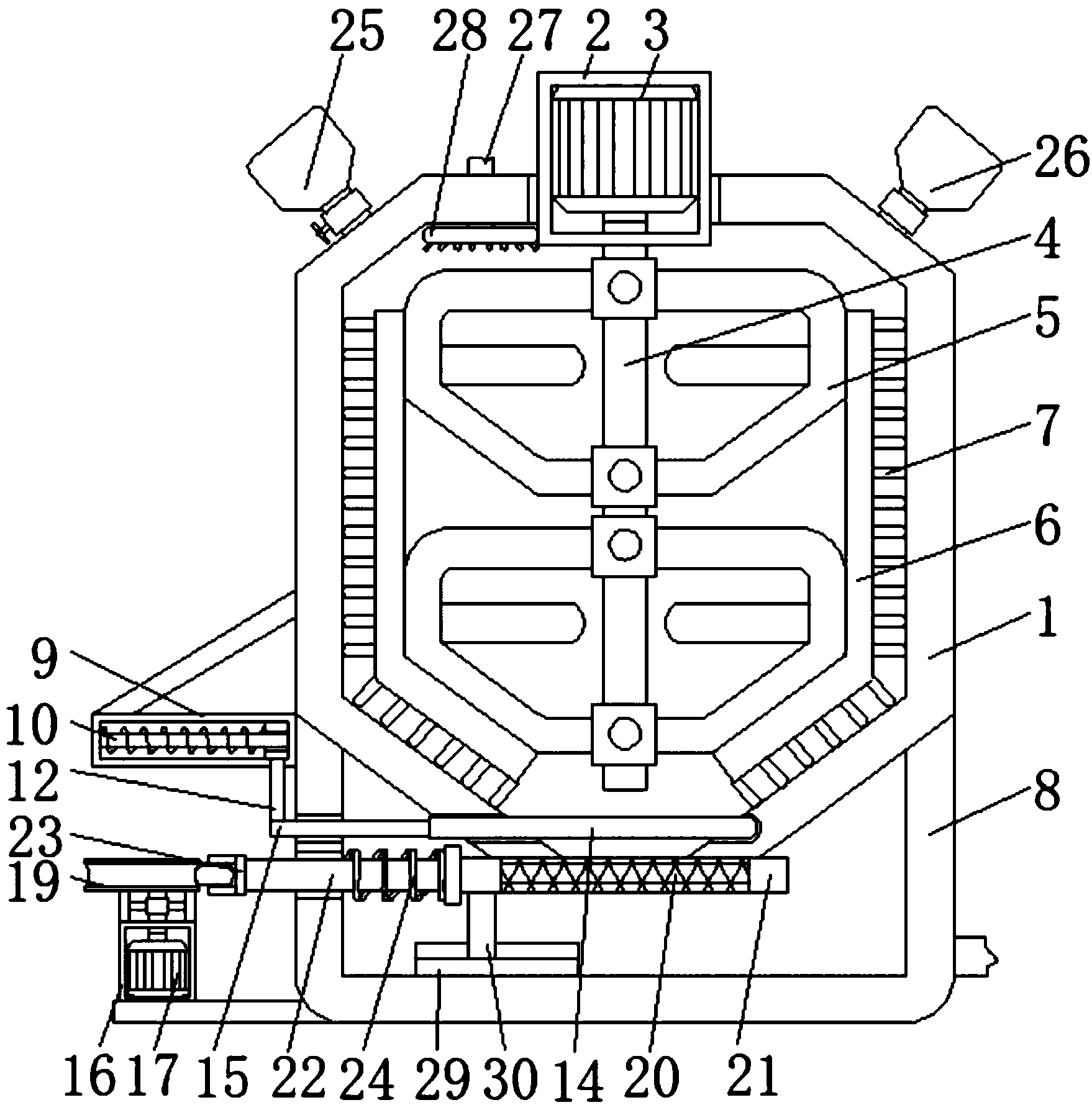

1.一种污水过滤筛分设备，包括混合罐(1)，其特征在于：所述混合罐(1)的顶部固定套接有盒体(2)，所述盒体(2)的底部延伸至混合罐(1)的内部，所述盒体(2)的内部固定安装有驱动电机(3)，所述驱动电机(3)输出轴的底端固定安装有驱动杆(4)，所述驱动杆(4)的底端延伸至混合罐(1)的内部，所述驱动杆(4)的外表面与盒体(2)活动套接，所述驱动杆(4)的外表面固定安装有搅拌叶(5)，所述搅拌叶(5)的外表面固定安装有长板(6)，所述长板(6)的侧面固定安装有清洗毛(7)，所述清洗毛(7)的另一端与混合罐(1)的内壁活动连接，所述混合罐(1)的底部固定安装有敞口筒(8)，所述敞口筒(8)的左侧固定安装有筒体(9)，所述筒体(9)的内部固定安装有横杆(10)，所述横杆(10)的外表面活动套接有移动块(11)，所述移动块(11)的底部固定连接有连接杆(12)，所述横杆(10)的外表面活动套接有限位弹簧(13)，所述限位弹簧(13)的一端与移动块(11)的侧面固定连接，所述限位弹簧(13)的另一端与筒体(9)内腔的左侧固定连接，所述混合罐(1)的底部活动套接有移动板(14)，所述移动板(14)的左侧延伸至混合罐(1)的外部，所述移动板(14)的左侧固定连接有移动杆(15)，所述移动杆(15)的另一端延伸至敞口筒(8)的外部，所述移动杆(15)的外表面与敞口筒(8)的左侧活动套接，所述移动杆(15)的外表面与连接杆(12)的底端固定连接，所述敞口筒(8)的左侧固定安装有箱体(16)，所述箱体(16)的内部固定安装有伺服电机(17)，所述伺服电机(17)输出轴的顶端固定连接有转动杆(18)，所述转动杆(18)的顶端延伸至箱体(16)的外部，所述转动杆(18)的外表面与箱体(16)活动套接，所述转动杆(18)的顶端固定安装有驱动盘(19)，所述混合罐(1)的底部活动连接有过滤网(20)，所述过滤网(20)的外侧固定套接有固定圈(21)，所述固定圈(21)的顶部与混合罐(1)活动连接，所述固定圈(21)的左侧固定连接有抽拉杆(22)，所述抽拉杆(22)的左端延伸至敞口筒(8)的外部，所述抽拉杆(22)的外表面与敞口筒(8)的左侧活动套接，所述抽拉杆(22)的左端固定安装有滚轮(23)，所述滚轮(23)的左侧与驱动盘(19)活动连接，所述抽拉杆(22)的外表面活动套接有回复弹簧(24)，所述回复弹簧(24)的一端与敞口筒(8)的内壁固定连接，所述回复弹簧(24)的另一端与固定圈(21)固定连接，所述混合罐(1)的顶部分别固定连通有试剂斗(25)和进料斗(26)，所述混合罐(1)的顶部固定连通有进水管(27)，所述进水管(27)的底端固定连通有喷头(28)。
2.根据权利要求1所述的一种污水过滤筛分设备，其特征在于：所述连接杆(12)的底端延伸至筒体(9)的外部，所述连接杆(12)的外表面与筒体(9)活动连接。
3.根据权利要求1所述的一种污水过滤筛分设备，其特征在于：所述敞口筒(8)的内部固定安装有稳定板(29)，所述抽拉杆(22)的外表面固定连接有竖直杆(30)，所述竖直杆(30)的底端与稳定板(29)活动连接。
4.根据权利要求1所述的一种污水过滤筛分设备，其特征在于：所述箱体(16)的顶部固定安装有稳定环(31)，所述稳定环(31)的顶部与驱动盘(19)的底部活动连接，所述转动杆(18)的外表面活动套接有限位环(32)，所述限位环(32)的外表面固定连接有稳定杆(33)，所述稳定杆(33)的另一端与稳定环(31)的内壁固定连接。
5.根据权利要求1至4所述的一种污水过滤筛分设备的操作方法，其特征在于按以下步骤进行：
第一步：将待处理的污水由进料斗(26)通入到混合罐(1)内;
第二步：打开驱动电机(3)，驱动电机(3)旋转带动驱动杆(4)旋转，驱动杆(4)的旋转带动搅拌叶(5)和清洗毛(7)运动，清洗毛(7)对混合罐(1)的内壁进行清洗;
第三步：左拉移动杆(15)，移动杆(15)的左移带动移动板(14)左移，同时打开伺服电机(17)，伺服电机(17)的旋转带动过滤网(20)移动。
6.根据权利要求5所述的一种污水过滤筛分设备的操作方法，其特征在于：所述过滤网(20)的移动带动固定圈(21)移动对回复弹簧(24)进行压缩，随后回复弹簧(24)回复使得固定圈(21)做往复筛分运动。
7.根据权利要求5所述的一种污水过滤筛分设备的操作方法，其特征在于：所述试剂斗(25)内加入调酸碱剂，酸碱剂由试剂斗(25)进入至混合罐(1)，当对污水处理完成后由进水管(27)通入水，水最终由喷头(28)喷出配合清洗毛(7)清洗。
说明书
一种污水过滤筛分设备及其操作方法
技术领域
本发明涉及污水处理装置技术领域，具体为一种污水过滤筛分设备及其操作方法。
背景技术
污水处理：为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗和餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，在对污水处理时常用到污水净化处理设备，而目前对污水处理的净化处理设备结构过于简陋，且占地面积大，污水净化效率低，净化效果差。
针对上述存在的问题，现有公开号CN206553310U公开了一种污水净化处理系统，虽然通过多个污水输出管的通断进行控制，以便利用多个污水处理设备对其收集的污水进行及时处理，污水进行多级净化和过滤处理后再排放，达到了净化效率高和净化效果优良的效果，但是还存在着不具有自动清洗功能，在处污水后，处理罐内存在粘粘物，需要人工手动清洗导致费时费力，同时还存在着不具有移动筛分过滤的效果，过滤网在长时间的过滤会导致堵塞的问题，从而影响污水处理，为此我们提出一种污水过滤筛分设备及其操作方法。
发明内容
(一)解决的技术问题
针对对比文献的不足，本发明提供了一种污水过滤筛分设备及其操作方法，具备自动清洗、不堵塞和持续处理等优点，解决了还存在着不具有自动清洗功能，在处污水后，处理罐内存在粘粘物，需要人工手动清洗导致费时费力，同时还存在着不具有移动筛分过滤的效果，过滤网在长时间的过滤会导致堵塞的问题，从而影响污水处理的问题。
(二)技术方案
为实现上述自动清洗、不堵塞和持续处理的目的，本发明提供如下技术方案：一种污水过滤筛分设备及其操作方法，包括混合罐，所述混合罐的顶部固定套接有盒体，所述盒体的底部延伸至混合罐的内部，所述盒体的内部固定安装有驱动电机，所述驱动电机输出轴的底端固定安装有驱动杆，所述驱动杆的底端延伸至混合罐的内部，所述驱动杆的外表面与盒体活动套接，所述驱动杆的外表面固定安装有搅拌叶，所述搅拌叶的外表面固定安装有长板，所述长板的侧面固定安装有清洗毛，所述清洗毛的另一端与混合罐的内壁活动连接，所述混合罐的底部固定安装有敞口筒，所述敞口筒的左侧固定安装有筒体，所述筒体的内部固定安装有横杆，所述横杆的外表面活动套接有移动块，所述移动块的底部固定连接有连接杆，所述横杆的外表面活动套接有限位弹簧，所述限位弹簧的一端与移动块的侧面固定连接，所述限位弹簧的另一端与筒体内腔的左侧固定连接，所述混合罐的底部活动套接有移动板，所述移动板的左侧延伸至混合罐的外部，所述移动板的左侧固定连接有移动杆，所述移动杆的另一端延伸至敞口筒的外部，所述移动杆的外表面与敞口筒的左侧活动套接，所述移动杆的外表面与连接杆的底端固定连接，所述敞口筒的左侧固定安装有箱体，所述箱体的内部固定安装有伺服电机，所述伺服电机输出轴的顶端固定连接有转动杆，所述转动杆的顶端延伸至箱体的外部，所述转动杆的外表面与箱体活动套接，所述转动杆的顶端固定安装有驱动盘，所述混合罐的底部活动连接有过滤网，所述过滤网的外侧固定套接有固定圈，所述固定圈的顶部与混合罐活动连接，所述固定圈的左侧固定连接有抽拉杆，所述抽拉杆的左端延伸至敞口筒的外部，所述抽拉杆的外表面与敞口筒的左侧活动套接，所述抽拉杆的左端固定安装有滚轮，所述滚轮的左侧与驱动盘活动连接，所述抽拉杆的外表面活动套接有回复弹簧，所述回复弹簧的一端与敞口筒的内壁固定连接，所述回复弹簧的另一端与固定圈固定连接，所述混合罐的顶部分别固定连通有试剂斗和进料斗，所述混合罐的顶部固定连通有进水管，所述进水管的底端固定连通有喷头。
优选的，所述连接杆的底端延伸至筒体的外部，所述连接杆的外表面与筒体活动连接。
优选的，所述敞口筒的内部固定安装有稳定板，所述抽拉杆的外表面固定连接有竖直杆，所述竖直杆的底端与稳定板活动连接。
优选的，所述箱体的顶部固定安装有稳定环，所述稳定环的顶部与驱动盘的底部活动连接，所述转动杆的外表面活动套接有限位环，所述限位环的外表面固定连接有稳定杆，所述稳定杆的另一端与稳定环的内壁固定连接。
优选的，操作方法如下：
第一步：将待处理的污水由进料斗通入到混合罐内;
第二步：打开驱动电机，驱动电机旋转带动驱动杆旋转，驱动杆的旋转带动搅拌叶和清洗毛运动，清洗毛对混合罐的内壁进行清洗;
第三步：左拉移动杆，移动杆的左移带动移动板左移，同时打开伺服电机，伺服电机的旋转带动过滤网移动。
优选的，所述过滤网的移动带动固定圈移动对回复弹簧进行压缩，随后回复弹簧回复使得固定圈做往复筛分运动。
优选的，所述试剂斗内加入调酸碱剂，酸碱剂由试剂斗进入至混合罐，当对污水处理完成后由进水管通入水，水最终由喷头喷出配合清洗毛清洗。
(三)有益效果
与现有技术相比，本发明提供了一种污水过滤筛分设备及其操作方法，具备以下有益效果：
1、该污水过滤筛分设备及其操作方法，通过驱动电机的作用，对驱动杆的旋转提供驱动力，加上搅拌叶、长板、喷头和清洗毛的配合，对混合罐的内壁进行清洗，避免了传统人工手动对混合罐进行清洗费时费力的现象，从而达到了节省人力的效果。
2、该污水过滤筛分设备及其操作方法，通过伺服电机、抽拉杆、过滤网和回复弹簧的配合，同时利用回复弹簧的回复性，使得过滤网在水平方向上做往复运动，进而对污水进行过滤筛分，从而达到了不会堵塞和持续筛分过滤的效果。
3、该污水过滤筛分设备及其操作方法，通过限位环和稳定杆的配合，对驱动盘达到了稳定旋转的效果，使得驱动盘带动抽拉杆运动可持续稳定的进行，在稳定板和竖直杆的配合下，使得过滤网能够稳定的进行往复运动。
