申请日2018.07.18
公开(公告)日2018.11.30
IPC分类号C02F1/44
摘要
本发明公开了一种水处理膜设备可调减震支撑装置，属于水处理膜设备技术领域。一种水处理膜设备可调减震支撑装置，包括底座，底座顶部中心位置固定连接有中心柱，中心柱的外围设有套筒，且套筒固定连接在底座的顶部，中心柱内滑动连接有对称的支撑杆，支撑杆的底部固定连接有第一从动块;套筒外壁开设有对称分布的条形安装孔，底座通过半圆板转动连接有与条形安装孔对应的连接杆件，连接杆件远离半圆板的一端滑动连接在条形安装孔内;连接杆件置于条形安装孔内的一端通过连接柱连接有驱动块，驱动块的顶部固定连接有支撑筒;本发明操作方便，对水处理设备的支撑稳定，且在一定程度上能减缓在安装过程中对设备的冲击。
权利要求书

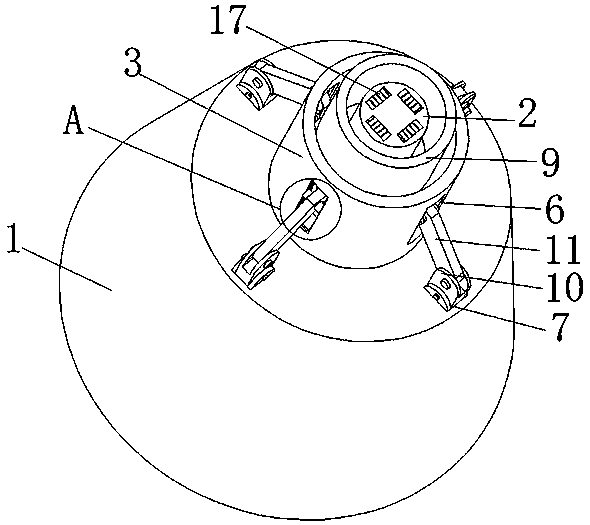

1.一种水处理膜设备可调减震支撑装置，包括底座(1)，其特征在于，所述底座(1)顶部中心位置固定连接有中心柱(2)，所述中心柱(2)的外围设有套筒(3)，且所述套筒(3)固定连接在底座(1)的顶部，所述中心柱(2)内滑动连接有对称的支撑杆(4)，所述支撑杆(4)的底部固定连接有第一从动块(5);所述套筒(3)外壁开设有对称分布的条形安装孔(6)，所述底座(1)通过半圆板(7)转动连接有与条形安装孔(6)对应的连接杆件，所述连接杆件远离半圆板(7)的一端滑动连接在条形安装孔(6)内;所述连接杆件置于条形安装孔(6)内的一端通过连接柱连接有驱动块(8)，所述驱动块(8)的顶部固定连接有支撑筒(9);所述条形安装孔(6)的底壁滑动连接有从动块组件。
2.根据权利要求1所述的一种水处理膜设备可调减震支撑装置，其特征在于，所述半圆板(7)具体为两个对称分布的半圆形板体，所述连接杆件包括第一连杆(10)和第二连杆(11)，所述第一连杆(10)通过连接柱转动连接在连个半圆板(7)之间，所述第一连杆(10)远离半圆板(7)的一端与第二连杆(11)转动相连，所述第二连杆(11)远离第一连杆(10)的一端滑动连接在条形安装孔(6)内。
3.根据权利要求2所述的一种水处理膜设备可调减震支撑装置，其特征在于，所述条形安装孔(6)的内壁开设有对称的滑槽(12)，所述滑槽(12)内滑动连接有滑块，所述滑块远离滑槽(12)的一端与第二连杆(11)固定相连，所述滑槽(12)内设有弹簧，所述弹簧的两端分别与滑槽(12)底壁和滑块固定相连。
4.根据权利要求1所述的一种水处理膜设备可调减震支撑装置，其特征在于，所述支撑筒(9)的顶部设有防滑纹，且所述防滑纹具体为条形防滑纹。
5.根据权利要求1所述的一种水处理膜设备可调减震支撑装置，其特征在于，所述条形安装孔(6)的底壁开设有移动槽(13)，所述移动槽(13)内滑动连接有移动块(14)，所述移动块(14)远离移动槽(13)的一端与从动块组件相连。
6.根据权利要求5所述的一种水处理膜设备可调减震支撑装置，其特征在于，所述从动块组件包括第二从动块(15)、第三从动块(16)，所述第二从动块(15)同驱动块(8)相匹配，所述第二从动块(15)通过移动块(14)滑动连接在移动槽(13)内，所述第二从动块(15)与第三从动块(16)之间通过连接柱相连。
7.根据权利要求6所述的一种水处理膜设备可调减震支撑装置，其特征在于，所述驱动块(8)和第二从动块(15)具体为横截面呈直角梯形的梯形块。
8.根据权利要求6所述的一种水处理膜设备可调减震支撑装置，其特征在于，所述中心柱(2)上开设有对称的滑孔，所述支撑杆(4)滑动连接在滑孔内，所述支撑杆(4)的顶部固定连接有支撑块(17)，所述支撑块(17)的顶部设有防滑条。
9.根据权利要求8所述的一种水处理膜设备可调减震支撑装置，其特征在于，所述中心柱(2)的底端外壁开设有与滑孔相通的安装槽(18)，所述第一从动块(5)置于安装槽(18)内，且所述第一从动块(5)与第三从动块(16)相匹配，所述第一从动块(5)和第三从动块(16)具体为横截面呈直角梯形的梯形块。
10.根据权利要求1所述的一种水处理膜设备可调减震支撑装置，其特征在于，所述支撑杆(4)、条形安装孔(6)、连接杆件的数量具体为四个。
说明书
一种水处理膜设备可调减震支撑装置
技术领域
本发明涉及水处理膜设备技术领域，尤其涉及一种水处理膜设备可调减震支撑装置。
背景技术
水处理是指通过物理、化学、生物的手段去除水中的一些对生产、生活不需的有害物质的过程，目的是为了适用特定用途而对水进行的沉降、过滤、混凝、絮凝、缓蚀以及阻垢等水质调理的过程，由于水处理与社会生产、生活密切相关，因而水处理具有重要意义，且水处理构成了一个庞大的产业应用;水处理过程中要应用到水处理设备，水处理设备是指通过各种物理的、化学的手段，去除水中的一些对生产、生活不需要的有害物质的设备。
现有的水处理设备大多庞大、复杂，其在安装过程中要考虑支撑稳定、抗震缓冲的问题，用以减缓水处理设备在安装过程中因冲击力的存在而对设备内部的元器件造成不良影响。
发明内容
本发明的目的是为了解决上述背景技术中提到的问题，而提出的一种水处理膜设备可调减震支撑装置。
为了实现上述目的，本发明采用了如下技术方案：
一种水处理膜设备可调减震支撑装置，包括底座，所述底座顶部中心位置固定连接有中心柱，所述中心柱的外围设有套筒，且所述套筒固定连接在底座的顶部，所述中心柱内滑动连接有对称的支撑杆，所述支撑杆的底部固定连接有第一从动块;所述套筒外壁开设有对称分布的条形安装孔，所述底座通过半圆板转动连接有与条形安装孔对应的连接杆件，所述连接杆件远离半圆板的一端滑动连接在条形安装孔内;所述连接杆件置于条形安装孔内的一端通过连接柱连接有驱动块，所述驱动块的顶部固定连接有支撑筒;所述条形安装孔的底壁滑动连接有从动块组件。
优选的，所述半圆板具体为两个对称分布的半圆形板体，所述连接杆件包括第一连杆和第二连杆，所述第一连杆通过连接柱转动连接在连个半圆板之间，所述第一连杆远离半圆板的一端与第二连杆转动相连，所述第二连杆远离第一连杆的一端滑动连接在条形安装孔内。
优选的，所述条形安装孔的内壁开设有对称的滑槽，所述滑槽内滑动连接有滑块，所述滑块远离滑槽的一端与第二连杆固定相连，所述滑槽内设有弹簧，所述弹簧的两端分别与滑槽底壁和滑块固定相连。
优选的，所述支撑筒的顶部设有防滑纹，且所述防滑纹具体为条形防滑纹。
优选的，所述条形安装孔的底壁开设有移动槽，所述移动槽内滑动连接有移动块，所述移动块远离移动槽的一端与从动块组件相连。
优选的，所述从动块组件包括第二从动块、第三从动块，所述第二从动块同驱动块相匹配，所述第二从动块通过移动块滑动连接在移动槽内，所述第二从动块与第三从动块之间通过连接柱相连。
优选的，所述驱动块和第二从动块具体为横截面呈直角梯形的梯形块。
优选的，所述中心柱上开设有对称的滑孔，所述支撑杆滑动连接在滑孔内，所述支撑杆的顶部固定连接有支撑块，所述支撑块的顶部设有防滑条。
优选的，所述中心柱的底端外壁开设有与滑孔相通的安装槽，所述第一从动块置于安装槽内，且所述第一从动块与第三从动块相匹配，所述第一从动块和第三从动块具体为横截面呈直角梯形的梯形块。
优选的，所述支撑杆、条形安装孔、连接杆件的数量具体为四个。
与现有技术相比，本发明提供了一种水处理膜设备可调减震支撑装置，具备以下有益效果：
1、该水处理膜设备可调减震支撑装置，通过在底座顶部连接有中心柱，中心柱通过其上的支撑杆对水处理设备进行支撑，通过在驱动块的顶部连接有支撑筒，利用支撑筒对水处理设备做进一步的支撑，在水处理设备的重力作用下，驱动支撑筒以及驱动块向下移动，支撑筒通过驱动块带动连接杆件沿着条形安装孔的内壁移动，驱动块在移动的过程中驱使从动块组件工作，从动块组件进而驱使支撑杆向上移动，以实现同水处理设备的有效接触，从而达到稳定支撑的目的。
2、该水处理膜设备可调减震支撑装置，通过设有连接杆件，且底座通过半圆板与连接杆件转动相连，驱动块驱使连接杆件沿着条形安装孔移动，具体为，驱动块通过连接柱带动第二连杆移动，第二连杆进而带动第一连杆沿着半圆板转动，从而方便第一连杆在条形安装孔内移动。
3、该水处理膜设备可调减震支撑装置，通过在条形安装孔的内壁开设有对称的滑槽，滑槽内滑动连接有滑块，滑块远离滑槽的一端与第二连杆固定相连，滑槽内设有弹簧，弹簧的两端分别与滑槽底壁和滑块固定相连，第二连杆利用滑块在滑槽内的移动实现在条形安装孔内的上下移动，弹簧的存在不仅有利于提供缓冲，同时实现滑块的复位。
4、该水处理膜设备可调减震支撑装置，通过在支撑筒的顶部设有防滑纹，且防滑纹具体为条形防滑纹，防滑纹的存在有利于提高支撑筒对水处理设备的支撑效果，具有防滑的作用。
5、该水处理膜设备可调减震支撑装置，通过在条形安装孔的底壁开设有移动槽，移动槽内滑动连接有移动块，移动块远离移动槽的一端与从动块组件相连，利用移动块在移动槽内的移动，进而带动从动块组件工作。
6、该水处理膜设备可调减震支撑装置，通过设有从动块组件，从动块组件包括第二从动块、第三从动块，第二从动块同驱动块相匹配，第二从动块与第三从动块之间通过连接柱相连，由于第二从动块同驱动块匹配，因而驱动块在随支撑筒向下移动的过程中，驱使第二从动块移动，第二从动块进而通过移动块沿着移动槽滑向中心柱。
7、该水处理膜设备可调减震支撑装置，驱动块和第二从动块具体为横截面呈直角梯形的梯形块，便于驱动块在移动的过程中通过梯形块的斜面驱使第二从动块移动。
8、该水处理膜设备可调减震支撑装置，通过在中心柱上开设有对称的滑孔，支撑杆滑动连接在滑孔内，支撑杆的顶部固定连接有支撑块，支撑块的存在便于支撑杆对水处理设备进行支撑，支撑块的顶部设有防滑条，防滑条的存在有利于实现支撑块同水处理设备的有效接触，具有防滑的作用。
9、该水处理膜设备可调减震支撑装置，通过在中心柱的底端外壁开设有与滑孔相通的安装槽，第一从动块置于安装槽内，且第一从动块与第三从动块相匹配，第一从动块和第三从动块具体为横截面呈直角梯形的梯形块，第二从动块在通过移动块沿着移动槽滑向中心柱的过程中，驱使第三从动块移动，第三从动块进而通过驱使第一从动块的移动，以实现驱动支撑杆沿着滑孔向上滑动，从而利用支撑杆以及支撑块对水处理设备进行稳定地支撑。
10、该水处理膜设备可调减震支撑装置，支撑杆、条形安装孔、连接杆件的数量具体为四个，支撑杆、条形安装孔、连接杆件的数量均为多个有利于提高对水处理设备的支撑效果。
该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本发明操作方便，对水处理设备的支撑稳定，且在一定程度上能减缓在安装过程中对设备的冲击。
