申请日2018.07.04
公开(公告)日2019.02.19
IPC分类号B65G33/24; B65G33/14; B65G41/00
摘要
本实用新型公开了一种污泥原料送料用螺杆提升机构，包括底板，底板顶端的中部固定安装有第一电机，第一电机的输出端与进泥斗内部设有的刮泥片的轴心连接，底板顶端的一侧铰接有螺旋外壳，螺旋外壳一侧的顶端通过橡胶管与进泥斗一侧的底端连通，螺旋外壳另一侧的顶端固定安装有第二电机，螺旋外壳的内部设有旋转轴，旋转轴的一端与第二电机的输出端传动连接，螺旋外壳的中部的底端铰接有电动伸缩杆，底板底端的两侧和电动伸缩杆的一端均固定连接有减震滚轮，本实用新型一种污泥原料送料用螺杆提升机构，通过在进泥斗内设置刮泥片，防止污泥在进泥斗内粘接和堵塞;通过设置电动伸缩杆，使得污泥的提升高度可调节。
权利要求书

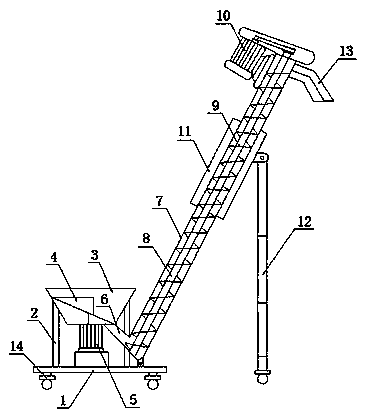

1.一种污泥原料送料用螺杆提升机构，包括底板(1)，其特征在于，所述底板(1)顶端的两侧固定设有支柱(2)，两根所述支柱(2)的一端分别与进泥斗(3)的两侧固定连接，所述进泥斗(3)的内部设有刮泥片(4)，所述底板(1)顶端的中部固定安装有第一电机(5)，所述第一电机(5)的输出端穿插过所述进泥斗(3)的底端与所述刮泥片(4)的轴心固定连接，所述底板(1)顶端的一侧铰接有螺旋外壳(7)，所述螺旋外壳(7)一侧的顶端通过橡胶管(6)与所述进泥斗(3)一侧的底端连通，所述螺旋外壳(7)另一侧的顶端固定安装有第二电机(10)，所述螺旋外壳(7)的内部设有旋转轴(8)，所述旋转轴(8)的外壁固定连接有叶片(9)，所述旋转轴(8)的一端通过轴承与所述螺旋外壳(7)内部的一侧转动连接，所述旋转轴(8)的另一端穿插过所述螺旋外壳(7)的另一侧通过皮带与所述第二电机(10)的输出端传动连接，所述螺旋外壳(7)另一侧的底端设有出泥口(13)，所述螺旋外壳(7)的中部固定连接有连接套(11)，所述连接套(11)的底端铰接有电动伸缩杆(12)，所述底板(1)底端的两侧和所述电动伸缩杆(12)的一端均固定连接有减震滚轮(14)。
2.根据权利要求1所述的一种污泥原料送料用螺杆提升机构，其特征在于：所述减震滚轮(14)包括减震外壳(15)、承重板(16)、活动杆(17)、连接板(18)和滚轮(21)，所述连接板(18)设于所述减震外壳(15)的内部，所述连接板(18)的顶端与所述活动杆(17)的一端固定连接，所述活动杆(17)的另一端穿插过所述减震外壳(15)的顶端，所述连接板(18)顶端的两侧通过第一减震弹簧(19)与所述减震外壳(15)内顶端的两侧连接，所述连接板(18)的底端通过若干第二减震弹簧(20)与所述减震外壳(15)内的底端连接，所述承重板(16)的顶端与所述减震外壳(15)的底端固定连接，所述承重板(16)的底端铰接有滚轮(21)。
3.根据权利要求1所述的一种污泥原料送料用螺杆提升机构，其特征在于：所述第一电机(5)、所述第二电机(10)和所述电动伸缩杆(12)均通过外接开关与外接电源电性连接。
4.根据权利要求2所述的一种污泥原料送料用螺杆提升机构，其特征在于：所述滚轮(21)由橡胶制成。
5.根据权利要求1所述的一种污泥原料送料用螺杆提升机构，其特征在于：所述刮泥片(4)的外壁贴合于所述进泥斗(3)的内壁。
说明书
一种污泥原料送料用螺杆提升机构
技术领域
本实用新型涉及一种螺杆提升机构，特别涉及一种污泥原料送料用螺杆提升机构，属于污泥输送技术领域。
背景技术
随着城市建设的发展、生活水平的提高，城市生活污泥的生产量也越来越大，日久堆积十分影响城市环境和空气质量，而在污泥处理过程中，不可避免的使用污泥送料装置。传统的送料装置没有针对输送污泥设置免粘接的设置，污泥在进料斗中容易粘接，长时间使用还会造成装置的堵塞;一般的送料装置送料高度不便于调节，使用不够方便，且传统的送料装置没有减震装置，移动和使用时震动幅度较大，对送料装置伤害较大。
实用新型内容
本实用新型的目的在于提供一种污泥原料送料用螺杆提升机构，以解决上述背景技术中提出的传统的送料装置没有针对输送污泥设置免粘接的设置，污泥在进料斗中容易粘接，长时间使用还会造成装置的堵塞;一般的送料装置送料高度不便于调节，使用不够方便，且传统的送料装置没有减震装置，移动和使用时震动幅度较大，对送料装置伤害较大的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污泥原料送料用螺杆提升机构，包括底板，所述底板顶端的两侧固定设有支柱，两根所述支柱的一端分别与进泥斗的两侧固定连接，所述进泥斗的内部设有刮泥片，所述底板顶端的中部固定安装有第一电机，所述第一电机的输出端穿插过所述进泥斗的底端与所述刮泥片的轴心固定连接，所述底板顶端的一侧铰接有螺旋外壳，所述螺旋外壳一侧的顶端通过橡胶管与所述进泥斗一侧的底端连通，所述螺旋外壳另一侧的顶端固定安装有第二电机，所述螺旋外壳的内部设有旋转轴，所述旋转轴的外壁固定连接有叶片，所述旋转轴的一端通过轴承与所述螺旋外壳的内部的一侧转动连接，所述旋转轴的另一端穿插过所述螺旋外壳的另一侧通过皮带与所述第二电机的输出端传动连接，所述螺旋外壳另一侧的底端设有出泥口，所述螺旋外壳的中部固定连接有连接套，所述连接套的底端铰接有电动伸缩杆，所述底板底端的两侧和所述电动伸缩杆的一端均固定连接有减震滚轮。
作为本实用新型的一种优选技术方案，所述减震滚轮包括减震外壳、承重板、活动杆、连接板和滚轮，所述连接板设于所述减震外壳的内部，所述连接板的顶端与所述活动杆的一端固定连接，所述活动杆的另一端穿插过所述减震外壳的顶端，所述连接板顶端的两侧通过第一减震弹簧与所述减震外壳内顶端的两侧连接，所述连接板的底端通过若干第二减震弹簧与所述减震外壳内的底端连接，所述承重板的顶端与所述减震外壳的底端固定连接，所述承重板的底端铰接有滚轮。
作为本实用新型的一种优选技术方案，所述第一电机、所述第二电机和所述电动伸缩杆均通过外接开关与外接电源电性连接。
作为本实用新型的一种优选技术方案，所述滚轮由橡胶制成。
作为本实用新型的一种优选技术方案，所述刮泥片的外壁贴合于所述进泥斗的内壁。
与现有技术相比，本实用新型的有益效果是：本实用新型一种污泥原料送料用螺杆提升机构，通过在进泥斗内设置刮泥片，防止污泥在进泥斗内粘接和堵塞;通过设置电动伸缩杆，使得污泥的提升高度可调节，方便使用;通过设置减震滚轮，减小该装置在移动和使用过程中的振动幅度，起到保护装置的作用。
