申请日2017.08.08
公开(公告)日2018.02.23
IPC分类号C02F3/30
摘要
本实用新型公开了一种多级好氧移动床污水处理设备，包括填埋坑，所述填埋坑的内部设置有底垫，所述底垫的上方设置有机械玻璃钢缠绕罐，所述机械玻璃钢缠绕罐的外侧设置有填埋土，采用机械玻璃钢缠绕罐，不会像碳钢材质两三年就出现锈蚀漏水现象，玻璃钢罐体使用寿命大于30年;新型DY‑MBBR型生物载体填料中载体填料比重接近于水，在流化过程中不断切割起泡，大大提高了氧的利用率，降低充氮耗能;改性后载体的表面亲水性强，挂膜时间短，附着力好、不易落地，载体填料中含大量对生物酶的增强成份，促进了生物酶的催化作用丰富的微生物，使水中的有机物和氨氮快速分解，曝气设备采用PPR微孔可提升式设计，便于维护。
权利要求书

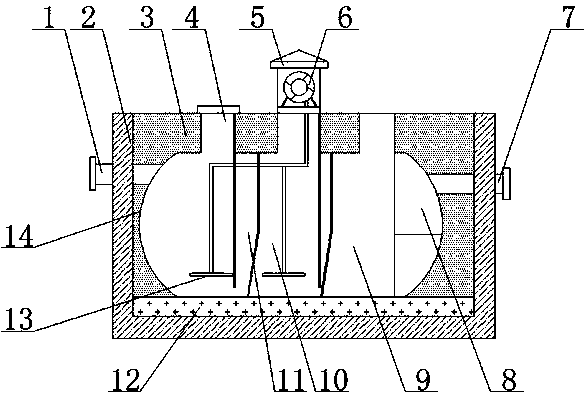

1.一种多级好氧移动床污水处理设备，包括填埋坑(2)，其特征在于：所述填埋坑(2)的内部设置有底垫(12)，所述底垫(12)的上方设置有机械玻璃钢缠绕罐(14)，所述机械玻璃钢缠绕罐(14)的外侧设置有填埋土(3)，且机械玻璃钢缠绕罐(14)的左侧位于填埋坑(2)的外部设置有进水管(1)，所述机械玻璃钢缠绕罐(14)的上方设置有检查井(4)，所述检查井(4)的右侧设置有消音箱(5)，所述消音箱(5)的内部设置有高压风机(6)，所述高压风机(6)的下方位于机械玻璃钢缠绕罐(14)的内部设置有PPR微孔曝气管(13)，所述机械玻璃钢缠绕罐(14)的内部靠近PPR微孔曝气管(13)的位置处设置有厌氧区(11)，所述厌氧区(11)的右侧设置有二级MBBR反应区(10)，所述PPR微孔曝气管(13)的右侧设置有消毒池(9)，所述消毒池(9)的右侧设置有斜管沉淀池(8)，所述机械玻璃钢缠绕罐(14)的右侧位于填埋坑(2)的外部设置有出水管(7)，所述高压风机(6)与外部电源电性连接。
2.根据权利要求1所述的一种多级好氧移动床污水处理设备，其特征在于：所述PPR微孔曝气管(13)共设置有两个，且两个PPR微孔曝气管(13)大小型号均相同。
3.根据权利要求1所述的一种多级好氧移动床污水处理设备，其特征在于：所述PPR微孔曝气管(13)上设置有曝气管(131)，且曝气管(131)左右依次均匀分布在PPR微孔曝气管(13)上。
4.根据权利要求1所述的一种多级好氧移动床污水处理设备，其特征在于：所述高压风机(6)通过支架固定安装在消音箱(5)的内部。
5.根据权利要求1所述的一种多级好氧移动床污水处理设备，其特征在于：所述高压风机(6)的包括风叶(61)、出气管(62)和电机(63)，且电机(63)与外部电源电性连接。
说明书
一种多级好氧移动床污水 处理设备
技术领域
本实用新型属于污水处理相关技术领域，具体涉及一种多级好氧移动床污水处理设备。
背景技术
国内地埋式一体化污水处理设备均是基于传统的A/O或者A2/O生物接触氧化法(生物膜的一种)工艺理论，结构为初沉池、厌氧池(缺氧池)，好氧池，二沉池，加药消毒池等，大多数采用碳钢材质，焊接成型，涂漆防腐。设备里很难做到不留死角的绝对防腐。更何况运输，吊装过程的摩擦，磕碰导致防腐层的掉落，但设备埋在地下，设备长期浸泡于污水中很快锈蚀漏水。填料通常为悬挂式的弹性填料或组合填料，固定于罐内钢制填料支架上，挂膜慢，调试时间长。
现有的技术存在以下问题：1、设备体积庞大，需要建风机房，增加用户的占地面积及土建费用;2、大多数采用碳钢材质，焊接成型，涂漆防腐;设备里很难做到不留死角的绝对防腐;更何况运输，吊装过程的摩擦，磕碰导致防腐层的掉落，但设备埋在地下，设备长期浸泡于污水中很快锈蚀漏水;寿命3年左右，出水含褐色锈迹，不达标。
发明内容
本实用新型的目的在于提供一种多级好氧移动床污水处理设备，以解决上述背景技术中提出的工艺落后和罐体材质易腐蚀，使用寿命短的问题。
为实现上述目的，本实用新型提供如下技术方案：一种多级好氧移动床污水处理设备，包括填埋坑，所述填埋坑的内部设置有底垫，所述底垫的上方设置有机械玻璃钢缠绕罐，所述机械玻璃钢缠绕罐的外侧设置有填埋土，且机械玻璃钢缠绕罐的左侧位于填埋坑的外部设置有进水管，所述机械玻璃钢缠绕罐的上方设置有检查井，所述检查井的右侧设置有消音箱，所述消音箱的内部设置有高压风机，所述高压风机的下方位于机械玻璃钢缠绕罐的内部设置有PPR微孔曝气管，所述机械玻璃钢缠绕罐的内部靠近PPR微孔曝气管的位置处设置有厌氧区，所述厌氧区的右侧设置有二级MBBR反应区，所述PPR微孔曝气管的右侧设置有消毒池，所述消毒池的右侧设置有斜管沉淀池，所述机械玻璃钢缠绕罐的右侧位于填埋坑的外部设置有出水管，所述高压风机与外部电源电性连接。
优选的，所述PPR微孔曝气管共设置有两个，且两个PPR微孔曝气管大小型号均相同。
优选的，所述PPR微孔曝气管上设置有曝气管，且曝气管左右依次均匀分布在PPR微孔曝气管上。
优选的，所述高压风机通过支架固定安装在消音箱的内部。
优选的，所述高压风机的包括风叶、出气管和电机，且电机与外部电源电性连接。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型采用机械玻璃钢缠绕罐，不会像碳钢材质防腐处理的地埋式污水设备那样两三年就出现锈蚀漏水现象，玻璃钢罐体使用寿命大于30年;在保证及时更换部件的情况下属于永久产品。
2、本实用新型DY-MBBR型生物载体填料中载体填料比重接近于水，在流化过程中不断切割起泡，大大提高了氧的利用率，降低充氮耗能;改性后载体的表面亲水性强、挂膜时间短、附着力好、不易落地，载体填料中含大量对生物酶的增强成份，促进了生物酶的催化作用丰富的微生物，使水中的有机物和氨氮快速分解。
3、本实用新型涡旋式高压风机运转平稳，能耗小，外部设置有消音箱使噪声低，使用寿命长，无需滴加润滑油，终生几乎不需维护，安装在地面伸手可及之处，检修非常便利，且曝气设备采用PPR微孔可提升式设计，便于维护，若有故障，工作人员可以把曝气管设备提升到顶部检查口处检查，系统不用停水，人员永远不用下到设备底部维护曝气管系统。
4、本实用新型通过微生物分解污泥，所以不产生污泥，无需污泥回流系统，更无需建立污泥浓缩池及污泥外排。
