申请日2017.08.08
公开(公告)日2018.03.06
IPC分类号C02F9/14; C02F3/34
摘要
本实用新型公开了一种搭载有微生物附着载体的一体式污水处理设备，所述一体式污水处理设备包括：依次连通的杂质除去槽、厌氧反应槽、载体流动槽、沉淀槽和消毒槽;所述杂质除去槽上设置进水口，所述消毒槽上设置出水口;所述厌氧反应槽内设有丝状载体，所述丝状载体上附着有厌氧微生物;所述载体流动槽内设置多孔流动载体，所述多孔流动载体上承载有好氧微生物;所述载体流动槽和沉淀槽之间设置分离件，用于阻挡多孔流动载体进入沉淀槽，所述消毒槽用于放置消毒剂。采用本实用新型能够提高污水处理的效率。
权利要求书

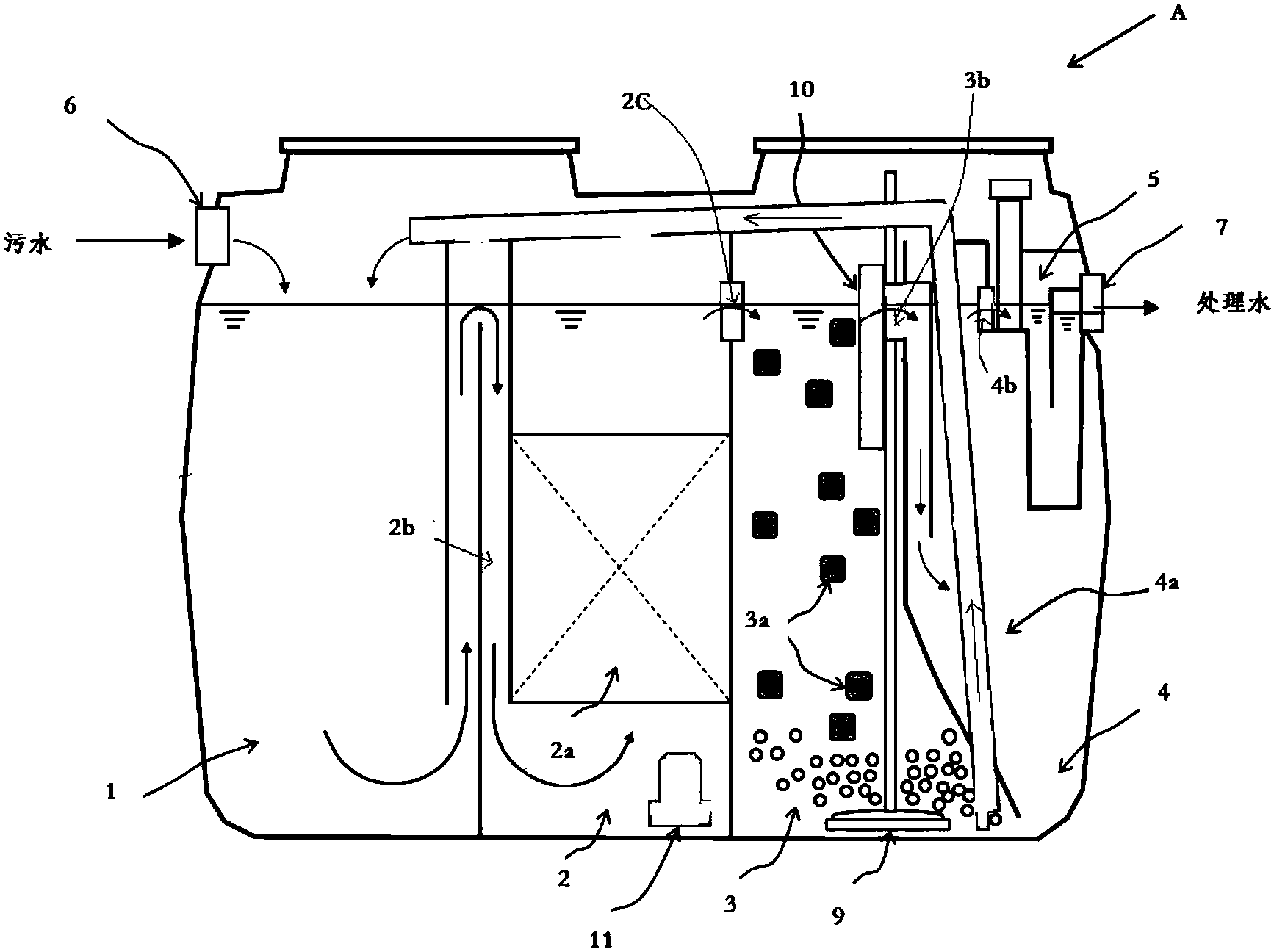

1.一种搭载有微生物附着载体的一体式污水处理设备，其特征在于，所述一体式污水处理设备包括：依次连通的杂质除去槽(1)、厌氧反应槽(2)、载体流动槽(3)、沉淀槽(4)和消毒槽(5);
所述杂质除去槽上设置进水口(6)，所述消毒槽上设置出水口(7);
所述厌氧反应槽内(2)设有丝状载体(2a)，所述丝状载体(2a)上附着有厌氧微生物;
所述载体流动槽(3)内设置多孔流动载体(3a)，所述多孔流动载体(3a)上承载有好氧微生物;
所述载体流动槽(3)和沉淀槽(4)之间设置分离件，用于阻挡多孔流动载体进(3a)入沉淀槽;
所述消毒槽用于放置消毒剂。
2.根据权利要求1所述的搭载有微生物附着载体的一体式污水处理设备，其特征在于，所述厌氧反应槽下部设有搅拌器(11)。
3.根据权利要求1所述的搭载有微生物附着载体的一体式污水处理设备，其特征在于，所述厌氧微生物包含Bacteroides属微生物、Clostridium属微生物、Bacillus属微生物、Lactobacillus属微生物、Methanosarcina属微生物、Methanosaeta属微生物、Methanogenium属微生物中的至少一种。
4.根据权利要求1所述搭载有微生物附着载体的一体式污水 处理设备，其特征在于，所述好氧微生物包含Pseudomonas属微生物、Methylosinus属微生物、Bacillus属微生物、Lactobacillus属微生物、Cellulomonas属微生物、Paenibacillus属微生物中的至少一种。
5.根据权利要求1所述搭载有微生物附着载体的一体式污水处理设备，其特征在于，所述分离件为分离筛(10)，所述分离筛(10)位于载体流动槽(3)内壁的上部的载体流动槽流出口(3b)上。
6.根据权利要求1所述搭载有微生物附着载体的一体式污水处理设备，其特征在于，所述丝状载体还包括以下特征中的任意一种或几种：
(1)所述丝状载体选自PP、PE、PVDC、聚乙烯醇缩醛中的至少一种;
(2)所述丝状载体表面积为0.4～3.0m2/m;
(3)丝状载体对厌氧反应槽的填充量为:每立方米有效容积中有8～15m丝状载体。
7.根据权利要求1所述搭载有微生物附着载体的一体式污水处理设备，其特征在于，所述多孔流动载体包含以下特征中的任意一种或几种：
(1)所述多孔流动载体包含聚氨酯、缩醛化PVA、PP、PE、聚苯乙烯、浮石、火山岩、沸石中的至少一种;
(2)所述多孔流动载体孔隙率75～95%;
(3)所述多孔流动载体对载体流动槽的填充量为：每立方米有效容积中多孔载体的体积分数为7～35%。
8.根据权利要求1所述搭载有微生物附着载体的一体式污水处理设备，其特征在于，所述载体流动槽(3)内设置鼓气装置(9)。
9.根据权利要求1所述的搭载有微生物附着载体的一体式污水处理设备，其特征在于，所述载体流动槽(3)下部和所述沉淀槽(4)的下部连通，所述沉淀槽(4)的下部或者所述载体流动槽下(3)部设置空气提升泵，用于将所述载体流动槽底部和/或所述沉淀槽的底部沉淀的污泥泵入杂质除去槽(1)。
10.根据权利要求1所述的搭载有微生物附着载体的一体式污水处理设备，其特征在于，所述丝状载体(2a)位于厌氧反应槽(2)的中部，所述厌氧反应槽流入口(2b)延伸至所述厌氧反应槽(2)的下部，厌氧反应槽流出口(2c)设置在厌氧反应槽(2)的上部。
11.根据权利要求1所述的搭载有微生物附着载体的一体式污水处理设备，其特征在于，所述沉淀槽(4)上部设置沉淀槽流出口(4b)。
12.根据权利要求1所述的搭载有微生物附着载体的一体式污水处理设备，其特征在于，所述多孔流动载体为椭圆体，长轴5～15mm，短轴5～10mm。
13.根据权利要求1所述的搭载有微生物附着载体的一体式污水处理设备，其特征在于，所述消毒剂选自二氧化氯。
说明书
搭载有微生物附着载体的一体式污水处理设备
技术领域
本实用新型涉及一种搭载有微生物附着载体的一体式污水处理设备，主要用于处理从座便器、厨房、浴缸、洗衣机等排出的生活污水或各种工业废水。
背景技术
现在，由于从家庭中的厨房、浴缸、洗衣机等排出的生活废水的水流与各种工业废水一起成为污染河流或湖泊等水质的重要原因，因此，在没有设置城市污水处理设施或污水处理集中设施的都市近郊区域、农村、人烟稀少的村庄等地为了防止水质污染而提高水质，对于工业废水、生活废水开始普及在各工厂、或住宅集中区域单独设置小型的污水处理设备，即所谓分散型污水处理方法。
目前已知一种小型的污水处理设备，其具备：厌氧反应槽和载体流动槽，所述厌氧反应槽采用厌氧微生物分解被处理水中含有的有机物等，载体流动槽内设有鼓气装置和好氧微生物，设在下方的鼓气装置供给空气使污水对流并通过附着在载体上的好氧微生物分解污水中的有机物的;经微生物处理后的被处理水被沉降分离处理，放出上清液。
但是，在现有的载体上承载微生物的方法是利用微生物的自发附着现象的固定化方法，为了承载一定的微生物数量，需要耗费比较长的时间，到作为污水处理设备发挥能力往往需要两个月左右的时间。另外，在水动力作用的环境下，所附着的微生物容易脱离，而且，由于现有的微生物承载体的表面积较少，不一定能够承载足够数量的微生物类，因此，也就不能满足污水处理设备的处理能力。
发明内容
本实用新型鉴于上述情况而完成，其目的在于提供一种搭载有微生物附着载体的一体式污水处理设备。
本实用新型提供了一种搭载有微生物附着载体的一体式污水处理设备，所述一体式污水处理设备包括：依次连通的杂质除去槽、厌氧反应槽、载体流动槽、沉淀槽和消毒槽;所述杂质除去槽上设置进水口，所述消毒槽上设置出水口;所述厌氧反应槽内设有丝状载体，所述丝状载体上附着有厌氧微生物;所述载体流动槽内设置多孔流动载体，所述多孔流动载体上承载有好氧微生物;所述载体流动槽和沉淀槽之间设置分离件，用于阻挡多孔流动载体进入沉淀槽，所述消毒槽用于放置消毒剂。
优选地，所述厌氧反应槽下部设有搅拌器。
优选地，所述厌氧微生物包含Bacteroides属微生物、Clostridium属微生物、Bacillus属微生物、Lactobacillus属微生物、Methanosarcina属微生物、Methanosaeta属微生物、Methanogenium属微生物中的至少一种。
优选地，所述厌氧微生物选自以下菌种：
Bacteroides属：Bacteroides graminisolvens
Clostridium属：Clostridium butyricum
Bacillus属：Bacillus licheniformis、Bacillus pichinotyi、Bacillusmethylotrophicus
Lactobacillus属：Lactobacillus plantarum
Methanosarcina属：Methanosarcina thermophilia
Methanosaeta属：Methanosaeta soehngenii
Methanogenium属：Methanogenium organophilum。
优选地，所述好氧微生物包含Pseudomonas属微生物、Methylosinus属微生物、Bacillus属微生物、Lactobacillus属微生物、Cellulomonas属微生物、Paenibacillus属微生物中的至少一种。
优选地，所述好氧微生物可选自以下菌种：
Pseudomonas属：Pseudomonas putida
Methylosinus属：Methylosinus trichosporium
Bacillus属：Bacillus subtilis、Bacillus pumilus、Bacillusstearothermophilus
Lactobacillus属：Lactobacillus brevis
Cellulomonas属：Cellulomonas cartae
Paenibacillus属：Paenibacillus polymyxa。
优选地，所述分离件为分离筛，所述分离筛位于载体流动槽内壁的上部的载体流动槽流出口上。
更优选地，所述分离筛的筛孔尺寸设定为2～3mm。
优选地，所述丝状载体选自PP、PE、PVDC、聚乙烯醇缩醛中的至少一种。
PP是指聚丙烯，所述PE是指聚乙烯，PVDC是指聚偏二氯乙烯，聚乙烯醇缩醛可以是聚乙烯醇缩甲醛或聚乙烯醇缩丁醛等
优选地，所述丝状载体表面积优选为0.4～3.0m2/m;更优选地为0.8～2.5m2/m。在使用所述范围的表面积的情况下，能够增大与被处理水的接触面积，能够提高厌氧反应槽的污水处理效率。
优选地，丝状载体对厌氧反应槽的填充量为每立方米有效容积中有8～15m丝状载体。若比所述范围少，则可能不容易获得希望的污水处理能力，另外，若比所述范围多，则成本会变得比较贵。
在丝状载体上附着微生物的方法可以采用对丝状载体喷雾1×108～1011cfu/mL的所述厌氧微生物的培养液的方法或在培养液中浸渍丝状载体的方法等。此处所说的cfu是Colony Forming Unit的简称。如果浓度低于该下限的话，可能就满足不了污水处理能力。如果超过上限，污水处理这方面是没什么问题，但可能制造成本会提高，有损经济性。
优选地，所述多孔流动载体包含聚氨酯、缩醛化PVA、PP、PE、聚苯乙烯、浮石、火山岩、沸石中的至少一种。
优选地，所述多孔流动载体孔隙率75～95%;更优选为80～95%。
此处所说的孔隙率根据多孔流动载体的重量(g)、多孔流动载体的比重(g/cm3)、多孔流动载体的外观体积(cm3)由下式算出。此外，多孔流动载体的外观体积是将多孔流动载体看作椭圆体算出。
孔隙率(%)=100-[(多孔流动载体重量×100)/(多孔流动载体比重×多孔流动载体的外观体积)]
此处所说的浮石和火山岩是火山喷出物的一种，从火山喷出的熔岩急速冷却而成的岩石。浮石是在通过火山喷出飞出到空中时，因压力的急剧减少而使溶岩中的气体逸出，由此，形成具有连续气孔的内部结构。本实用新型中使用的浮石可以是天然的岩石，另外，也可以是如现在公知那样通过天然矿物的烧成人工得到的岩石。
优选地，所述多孔流动载体对载体流动槽的填充量为占每立方米有效容积中多孔载体的体积分数为7～35%。若比所述范围少，则可能不容易得到希望的污水处理能力，另外，若比所述范围多，则成本会变得比较贵。
在多孔流动载体上附着微生物的方法可以采用对多孔流动载体喷雾1×108～1011cfu/mL的所述好氧微生物的培养液的方法或在培养液中浸渍多孔流动载体的方法等。如果浓度低于该下限的话，可能就满足不了污水处理能力。如果超过上限，污水处理这方面是没什么问题，但可能制造成本会提高，有损经济性。
优选地，所述载体流动槽内设置鼓气装置。
优选地，所述载体流动槽下部和所述沉淀槽的下部连通，所述沉淀槽的下部或者所述载体流动槽下部设置空气提升泵，用于将所述载体流动槽底部和所述沉淀槽的底部沉淀的污泥泵入杂质除去槽。
优选地，所述丝状载体位于厌氧反应槽的中部，所述厌氧反应槽流入口延伸至所述厌氧反应槽的下部，厌氧反应槽流出口设置在厌氧反应槽的上部。。
优选地，所述沉淀槽上部设置沉淀槽流出口。
优选地，所述多孔流动载体为椭圆体，长轴5～15mm，短轴5～10mm。
本实用新型中使用厌氧反应槽的容积以污水的滞留时间为3～6小时的方式设定。载体流动槽的容积以污水的滞留时间为3～6小时的方式设定。沉淀槽可以采用公知技术结构的沉淀槽。沉淀槽的尺寸根据水面积负荷和滞留时间决定。水面积负荷优选为0.6～1.5m3/m2hr，更优选为0.6～1.3m3/m2hr。此处所说的水面积负荷通过下式计算出。
水面积负荷(m3/m2hr)=流量(m3/hr)/沉淀槽表面积(m2)
沉淀槽内的污水滞留时间设定为3～6小时。
优选地，所述消毒剂选自二氧化氯。
本实用新型(1)现将污水通入到该设备中去，经过短短的几天，作为污水的污浊指标之一的BOD5的数值会变低(达到排放的标准)(2)通过将厌氧微生物和/或好氧微生物保持在载体上，当未处理过的水的供给发生变化时，可以防止各种微生物从各反应槽里流出、反应槽内的处理能力下降、处理水水质(BOD5的数值)发生恶化和变化。(3)通过使厌氧微生物与好氧微生物保持在载体上，各自的反应槽内的污水处理效率提高，结果就是使得处理水的BOD5的数值降低。
