申请日1996.06.03
公开(公告)日1997.06.11
IPC分类号C02F9/00; C02F1/50; C02F1/40; C02F3/10
摘要
本实用新型提出的是一种餐饮业污水处理净化槽，采用浮油自动分离装置，它有三相分离器(1)、集油槽(2)、接触氧化室(3)和(5)，沉淀分离室(4)和(6)、消毒室(7)、消毒棒(8)以及进水管(9)，氧气管(11)组成，本实用新型是整体成型，设备体积小，投资少，污水处理效果佳，还可广泛适用于旅馆、宾馆、住宅群、花园别墅、部队、疗养院、风景区等洗涤及生活杂排水的处理。
権利要求書
1、餐饮业污水处理净化槽，其特征是进水管(9)接三相分离 器(1)的进口，在三相分离器(1)的上层出口与集油槽(2)的 入口连通，三相分离器的中层出口与接触氧化室(3)的入口相通， 三相分离器的下层出口与沉淀分离室(4)的入口相通，集油槽(2) 的出口与废油收集箱相连，接触氧化室(3)的出口与接触氧化室( 5)的入口相连通，沉淀分离室(4)的出口通过排泥管接污泥池， 接触氧化室(5)的出口与沉淀分离室(6)的入口相通，沉淀分离 室(6)的沉淀物出口通过排泥管接污泥池，沉淀分离室(6)的上 清液出口与消毒室(7)相连，消毒室(7)内设有消毒棒(8)， 氧气管(11)的进口接动力源，其两个出口端部中的一个出口端部伸 入在接触室(3)内，另一个出口端部伸入在接触室(5)内，氧气 管出口端部上设有若干个曝气头，接触室(3)、(5)内装有雪网 状的醛化丝填料，消毒室的出口端接清水放流管。
说明书
餐饮业污水处理净化槽
本实用新型提出的是一种用于餐饮业污水、生活污水、医院污水 等的处理环保设备——餐饮业污水处理净化槽。
现有技术，一般采用接触氧化的方法，或活性污泥法，接触氧化 法和活性污泥法的结构主要有氧化室和沉淀室、消毒室、污泥池，其 主要缺陷各结构采用组合式，设备体积大，耗能也大，投资多。
本实用新型目的在于针对上述存在的缺陷，提出一种整体型的新 型结构——餐饮业污水处理净化槽。
本实用新型的技术解决方案：

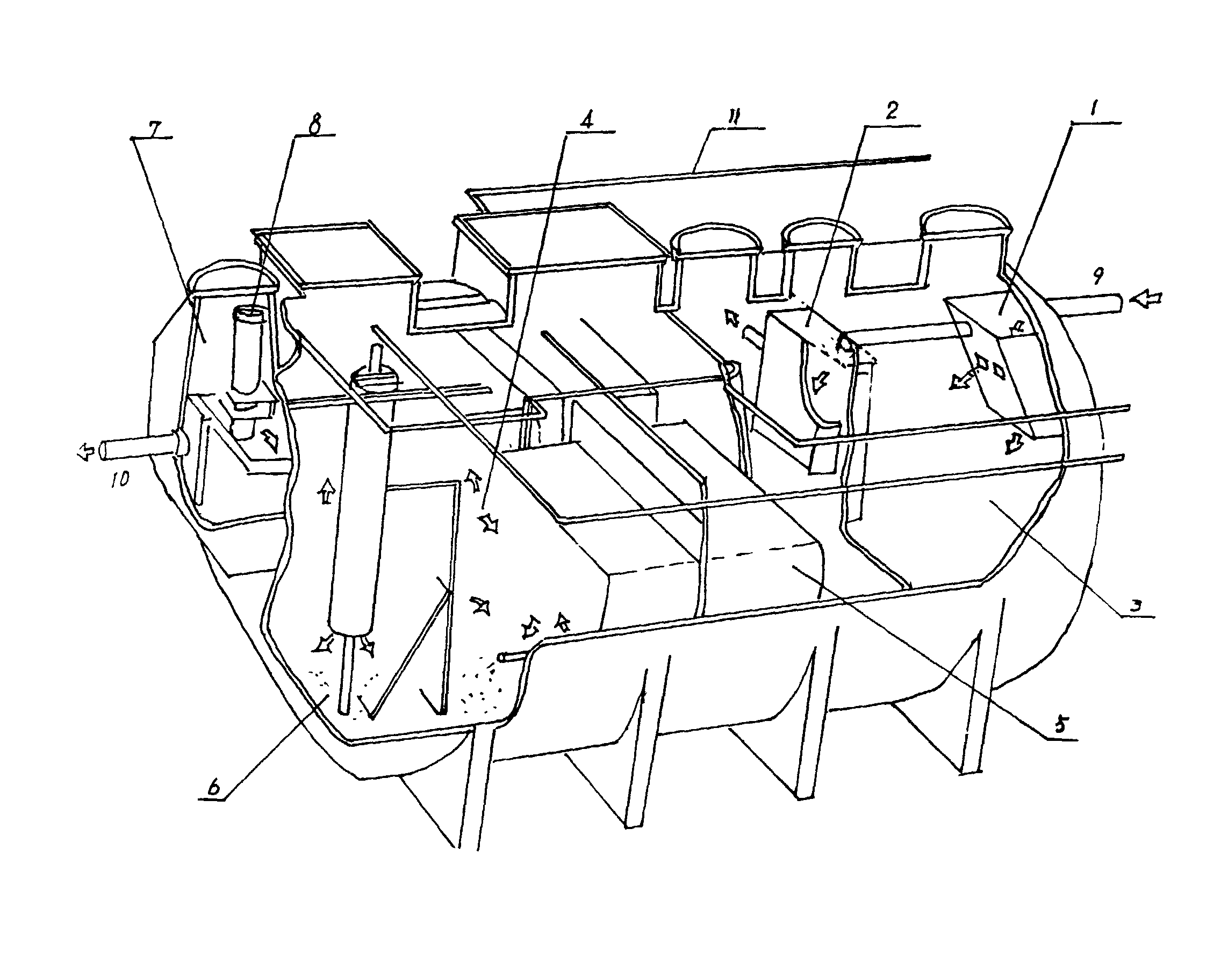

进水管(9)接三相分离器(1)的进口，三相分离器(1)的 上层出口与集油槽(2)的入口连通，三相分离器的中层出口与接触 氧化室(3)的入口相通，三相分离器的下层出口与沉淀分离室(4) 的入口相通，集油槽(2)的出口与废油收集箱相连，接触氧化室( 3)的出口与接触氧化室(5)的入口相连通，沉淀分离室(4)的 出口通过排泥管接污泥池，接触氧化室(5)的出口与沉淀分离室( 6)的入口相通，沉淀分离室(6)的沉淀物出口通过排泥管接污泥 池，沉淀分离室(6)的上清液的出口与消毒室(7)相连，消毒室 (7)内设有消毒棒(8)，氧气管(11)的进口接动力源，其两个 出口端部的其中一个出口端部伸入在接触室(3)内，另一个出口端 部伸入在接触室(5)内，氧气管出口端部上设有若干个曝气头，接 触室(3)、(5)内装有雪网状的醛化丝填料，消毒室的出口端接 清水放流管(10)。
本实用新型的优点：整体型，体积小，设备投资少，采用浮油自 动分离装置，经处理的水达到国家排放标准，适用范围广，应用前景 广阔。
