申请日2017.08.09
公开(公告)日2019.01.04
IPC分类号A61L2/04; C02F9/10
摘要
本实用新型涉及一种加热水箱及血液透析用水处理设备，该加热水箱包括：箱体及加热电路，箱体包括间隔预设距离的内箱体和外箱体，内箱体与外箱体之间填充有保温材料;箱体上开设有进水孔、出水孔和排污孔，其中，进水孔设置在箱体的顶部，出水孔和排污孔设置在箱体下部的侧壁上;排污孔用于排出箱体中沉淀的杂质;加热电路包括PLC及分别与PLC电连接的温度传感器、液位传感器和加热装置，温度传感器用于测量箱体内的水温，液位传感器用于测量箱体内的水位高度，PLC用于控制加热装置加热箱体内的水。通过本实用新型的技术方案，能够解决现有技术中化学消毒耗用纯水量大、时间长，排放有污染的问题。
权利要求书
1.一种消毒用加热水箱，其特征在于，包括：箱体及加热电路，其中，
所述箱体包括间隔预设距离的内箱体和外箱体，所述内箱体与外箱体之间填充有保温材料;所述箱体上开设有进水孔、出水孔和排污孔，其中，所述进水孔设置在所述箱体的顶部，所述出水孔和排污孔设置在所述箱体下部的侧壁上;所述排污孔用于排出所述箱体中沉淀的杂质;
所述加热电路包括PLC及分别与所述PLC电连接的温度传感器、液位传感器和加热装置，其中，所述温度传感器用于测量所述箱体内的水温，所述液位传感器用于测量所述箱体内的水位高度，所述PLC用于控制所述加热装置加热箱体内的水。
2.根据权利要求1所述的消毒用加热水箱，其特征在于，所述箱体的顶部还开设有呼吸孔，所述呼吸孔上设置有呼吸器，所述呼吸器用于与外界环境通气。
3.根据权利要求2所述的消毒用加热水箱，其特征在于，所述箱体上还设置有溢流孔、观察孔和回水孔，其中，
所述溢流孔设置在所述箱体上部的侧壁上，用于在所述箱体内的水位高于阈值水位时进行排水;所述观察孔和回水孔设置在所述箱体的顶部，所述观察孔用于确认所述箱体内的液位情况;所述回水孔用于将外部循环回来的水导入到箱体内，以对所述箱体的内壁进行循环冲洗。
4.根据权利要求3所述的消毒用加热水 箱，其特征在于，所述箱体下部的侧壁上还开设有测温孔和液位孔，其中，
所述测温孔用于放置所述温度传感器;所述液位孔用于放置所述液位传感器;所述液位孔位于所述测温孔下方。
5.根据权利要求4所述的消毒用加热水箱，其特征在于，所述箱体内的顶部设置有360度旋转喷淋清洗头，所述360度旋转喷淋清洗头用于清洗所述箱体的内壁。
6.根据权利要求1所述的消毒用加热水箱，其特征在于，所述加热装置为电阻型或电磁型的加热棒;加热棒设置在所述箱体中;所述加热棒的加热温度为120度以下。
7.根据权利要求1所述的消毒用加热水箱，其特征在于，所述内箱体和外箱体间隔3～8厘米，所述内箱体和外箱体皆采用SUS304不锈钢板制成。
8.根据权利要求1～7任一项所述的消毒用加热水箱，其特征在于，所述加热电路还包括与所述PLC连接的触摸屏，所述触摸屏用于接收用户设定的加热温度值和加热时长，并向用户显示当前的水箱温度值和加热时长。
9.一种血液透析用水处理设备，其特征在于，包括：依次联接的原水预处理装置、纯水制取装置和存储外输装置，其中，
所述原水预处理装置包括依次联接的多介质过滤器、树脂软化器和活性炭过滤器;
所述纯水制取装置包括依次联接的一级反渗透装置、权利要求1～8任一项所述的消毒用加热水箱和二级反渗透装置;其中，所述一级反渗透装置和二级反渗透装置连通，所述消毒用加热水箱通过常闭电磁阀联接在所述一级反渗透装置和二级反渗透装置所在的管路中间。
10.根据权利要求9所述的血液透析用水处理设备，其特征在于，所述消毒用加热水箱的出水孔与所述二级反渗透装置的入水口通过管道联接，同时，所述消毒用加热水箱的出水孔还与所述一级反渗透装置的入水口通过管道联接;
所述一级反渗透装置的出水口与所述二级反渗透装置的入水口通过管道联接，同时，所述一级反渗透装置的出水口还与所述消毒用加热水箱的回水孔通过管道联接。
说明书
一种消毒用加热水箱及血液透析用水处理设备
技术领域
本实用新型涉及热消毒设备技术领域，具体涉及一种消毒用加热水箱及血液透析用水处理设备。
背景技术
血液透析及相关治疗用水的制备在日常使用中，需对管道进行周期消毒，以杀灭在管道内的卫生物，现在常用的方法，是化学消毒，即在水流通的管道内加入化学消毒剂，在管道内循环一定时间，最后使用大量纯水冲洗，使用消毒剂试纸检测，直到水中没有消毒剂残留为止。整个过程耗用纯水量大，时间长，排放有一定污染。
实用新型内容
有鉴于此，本实用新型的目的在于克服现有技术的不足，提供一种消毒用加热水箱及血液透析用水处理设备，以解决现有技术中化学消毒耗用纯水量大、时间长，排放有污染的问题。
为实现以上目的，本实用新型采用如下技术方案：

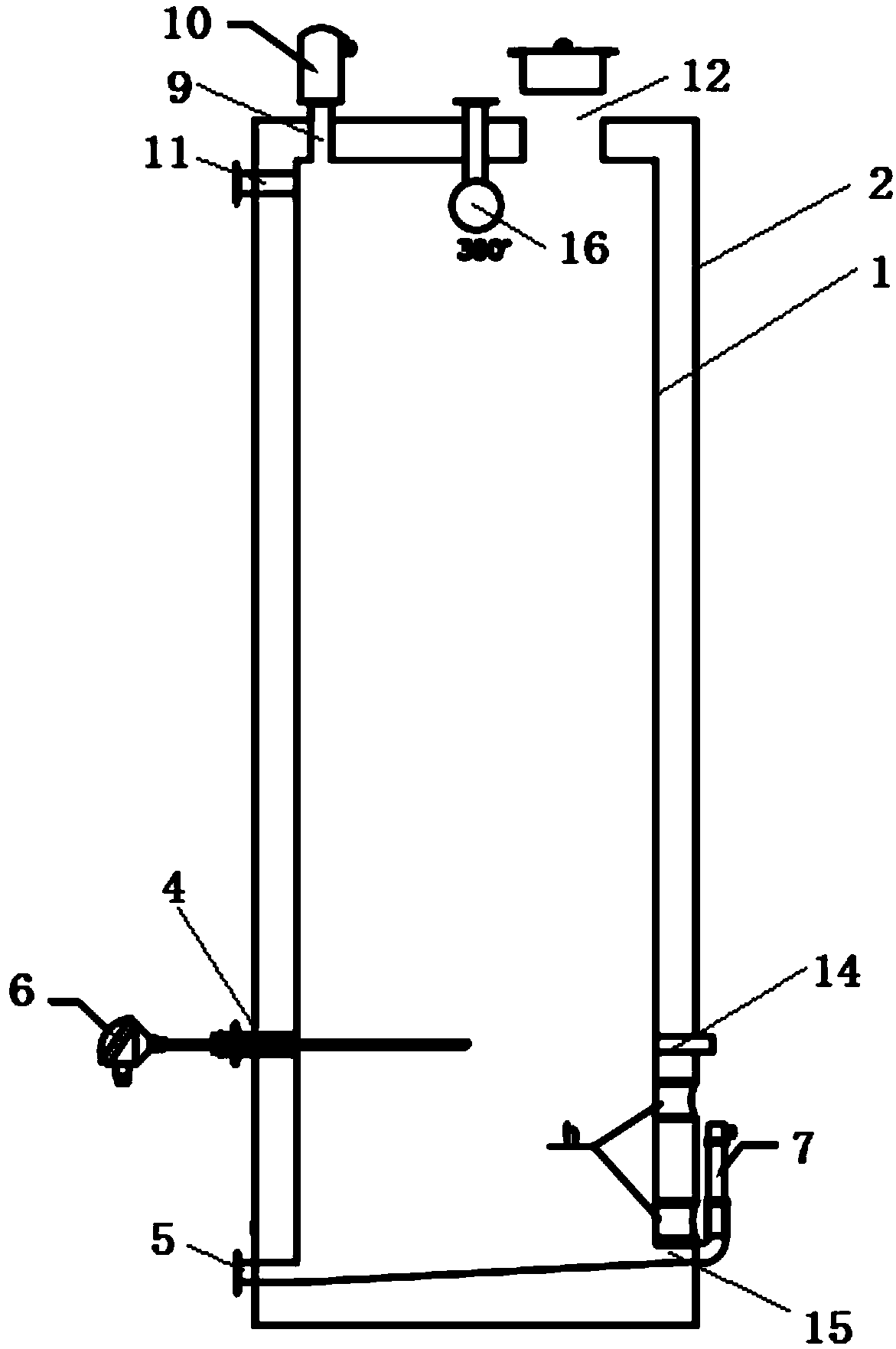

一种消毒用加热水箱，包括：箱体及加热电路，其中，
所述箱体包括间隔预设距离的内箱体和外箱体，所述内箱体与外箱体之间填充有保温材料;所述箱体上开设有进水孔、出水孔和排污孔，其中，所述进水孔设置在所述箱体的顶部，所述出水孔和排污孔设置在所述箱体下部的侧壁上;所述排污孔用于排出所述箱体中沉淀的杂质;
所述加热电路包括PLC及分别与所述PLC电连接的温度传感器、液位传感器和加热装置，其中，所述温度传感器用于测量所述箱体内的水温，所述液位传感器用于测量所述箱体内的水位高度，所述PLC用于控制所述加热装置加热箱体内的水。
优选地，所述箱体的顶部还开设有呼吸孔，所述呼吸孔上设置有呼吸器，所述呼吸器用于与外界环境通气。
优选地，所述箱体上还设置有溢流孔、观察孔和回水孔，其中，
所述溢流孔设置在所述箱体上部的侧壁上，用于在所述箱体内的水位高于阈值水位时进行排水;所述观察孔和回水孔设置在所述箱体的顶部，所述观察孔用于确认所述箱体内的液位情况;所述回水孔用于将外部循环回来的水导入到箱体内，以对所述箱体的内壁进行循环冲洗。
优选地，所述箱体下部的侧壁上还开设有测温孔和液位孔，其中，
所述测温孔用于放置所述温度传感器;所述液位孔用于放置所述液位传感器;所述液位孔位于所述测温孔下方。
优选地，所述箱体内的顶部设置有360度旋转喷淋清洗头，所述360度旋转喷淋清洗头用于清洗所述箱体的内壁。
优选地，所述加热装置为电阻型或电磁型的加热棒;加热棒设置在所述箱体中;所述加热棒的加热温度为120度以下。
优选地，所述内箱体和外箱体间隔3～8厘米，所述内箱体和外箱体皆采用SUS304不锈钢板制成。
优选地，所述加热电路还包括与所述PLC连接的触摸屏，所述触摸屏用于接收用户设定的加热温度值和加热时长，并向用户显示当前的水箱温度值和加热时长。
一种血液透析用水处理设备，包括：依次联接的原水预处理装置、纯水制取装置和存储外输装置，其中，
所述原水预处理装置包括依次联接的多介质过滤器、树脂软化器和活性炭过滤器;
所述纯水制取装置包括依次联接的一级反渗透装置、上述的消毒用加热水箱和二级反渗透装置;其中，所述一级反渗透装置和二级反渗透装置连通，所述消毒用加热水箱通过常闭电磁阀联接在所述一级反渗透装置和二级反渗透装置所在的管路中间。
优选地，所述消毒用加热水箱的出水孔与所述二级反渗透装置的入水口通过管道联接，同时，所述消毒用加热水箱的出水孔还与所述一级反渗透装置的入水口通过管道联接;
所述一级反渗透装置的出水口与所述二级反渗透装置的入水口通过管道联接，同时，所述一级反渗透装置的出水口还与所述消毒用加热水箱的回水孔通过管道联接。
本实用新型采用以上技术方案，至少具备以下有益效果：
由上述技术方案可知，本实用新型提供的这种加热水箱，包括间隔预设距离的内箱体和外箱体，内箱体与外箱体之间填充有保温材料;箱体上开设有进水孔、出水孔和排污孔，排污孔用于排出箱体中沉淀的杂质;加热电路包括PLC及分别与PLC电连接的温度传感器、加热装置和液位传感器，其中，温度传感器用于测量箱体内的水温，液位传感器用于测量箱体内的水位高度，PLC用于控制加热装置加热箱体内的水，在血液透析用水处理装置中设置本实用新型提供的这种加热水箱，可以安装在反渗透主机后，将纯水加热到85～90度，可以高温杀灭原水中的大部分微生物，对整个水处理管道高温循环冲洗25～30分钟，杀灭管道内微生物。相比现有技术中的化学消毒，本实用新型提供的这种加热水箱，由于采用纯物理加热消毒方法，水处理完毕后，不需要反复冲洗，可以节省整个血液透析用水处理过程中的纯水用量，时间短，排放无化学污染。
当本实用新型提供的这种血液透析用水处理设备，一级反渗透装置、加热水箱和二级反渗透依次连通时，加热水箱加热后的水可以对加热水箱至存储外输装置出水口之间的管道进行过管道热消毒;
当本实用新型提供的这种血液透析用水处理设备，加热水箱的出水孔与二级反渗透装置的入水口通过管道连通，同时，加热水箱的出水孔还与一级反渗透装置的入水口通过管道连通;一级反渗透装置的出水口与二级反渗透装置的入水口通过管道连通，同时，一级反渗透装置的出水口还与加热水箱的回水孔通过管道连通时，加热水箱加热后的水可以对加热水箱前面级联的一级反渗透装置进行过反渗透膜热消毒，过反渗透膜热消毒后的水回流至加热水箱中对箱体的内壁进行循环冲洗。
综上所述，本实用新型提供的这种血液透析用水处理设备，既可以完成过管道热消毒，又可以完成过反渗透膜热消毒。
