申请日2017.08.09
公开(公告)日2018.05.25
IPC分类号A01F29/04; A01F29/09; A01F29/12; A01F29/10; B02C23/10; B02C18/18; B07B1/46
摘要

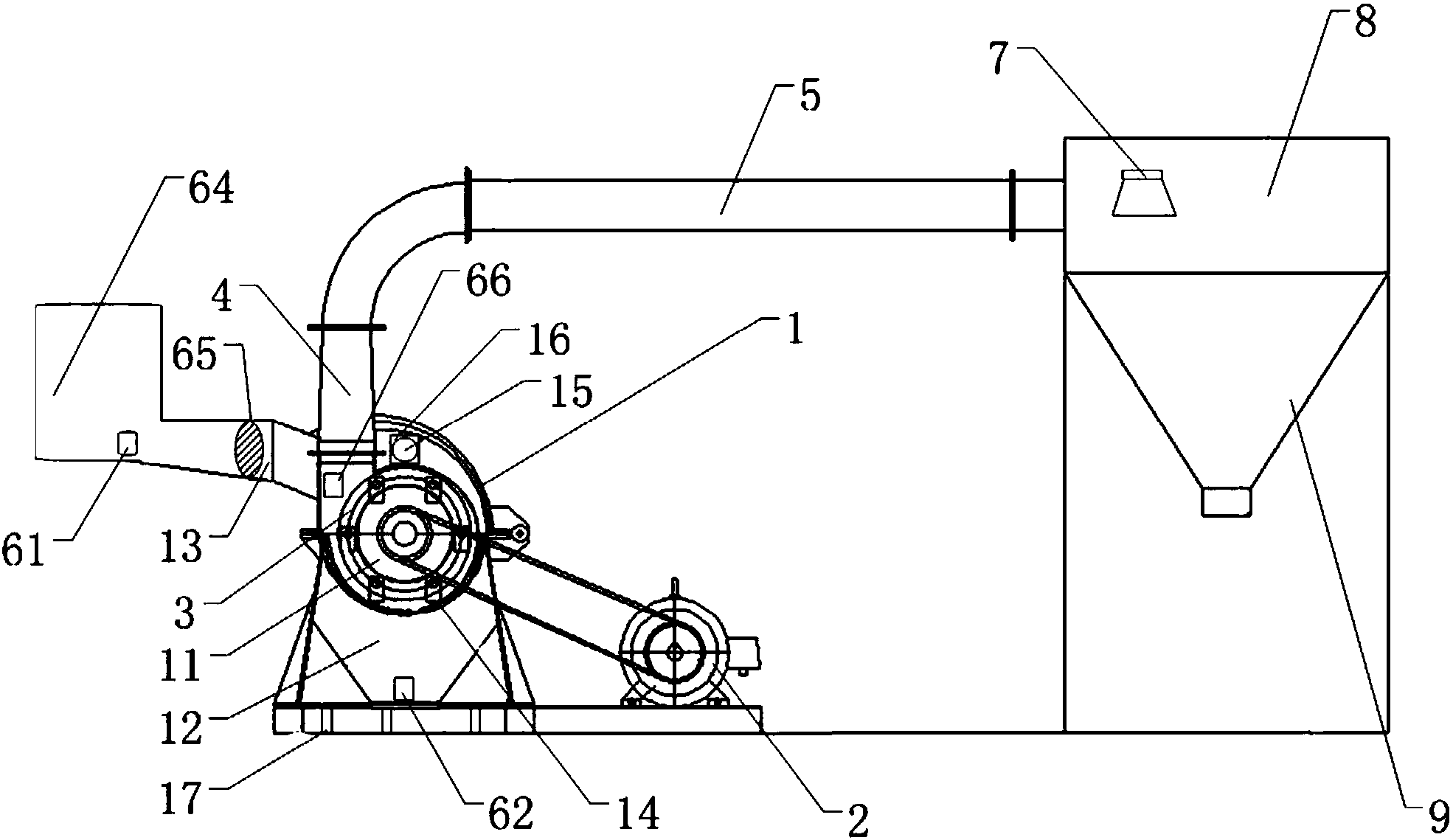

本实用新型提供一种污泥生物好氧发酵转化腐殖质专用智能秸秆破碎系统，该系统包括：主机体、驱动装置、旋转刀片、变频风机、输送风管、物料量控制装置和视频监视监控装置;主机体包括破碎腔和落料腔，破碎腔上设置有物料推进口，旋转刀片用于在驱动装置的驱动下对破碎腔内的物料进行旋转破碎，落料腔上方和输送风管的入口连通，物料量控制装置包括进料量检测组件、物料存量检测组件和控制器，控制器分别与进料量检测组件、物料存量检测组件以及变频风机电连接，视频监视监控装置设置在所述主机体上，该系统可以自动对出料量进行调节，避免落料仓堵塞，并且可以对出料量情况进行实时视频监控。
权利要求书
1.一种污泥生物好氧发酵转化腐殖质专用智能秸秆破碎系统，其特征在于，包括：主机体、驱动装置、旋转刀片、变频风机、输送风管、物料量控制装置和视频监视监控装置;
所述主机体包括破碎腔和落料腔，所述破碎腔上设置有物料推进口，所述破碎腔底部和所述落料腔一端连通，且所述破碎腔和所述落料腔之间设置有筛网，所述旋转刀片设置在所述破碎腔内，所述旋转刀片用于在所述驱动装置的驱动下对所述破碎腔内的物料进行旋转破碎，所述落料腔上方和所述输送风管的入口连通，以在所述变频风机的驱动下，将所述落料腔内的物料由所述输送风管的入口吸入所述输送风管内;
所述物料量控制装置包括进料量检测组件、物料存量检测组件和控制器，所述进料量检测组件设置在所述物料推进口，所述进料量检测组件用于检测所述物料推进口的进料量，所述物料存量检测组件用于检测所述落料仓内的物料存量，所述控制器分别与所述进料量检测组件、所述物料存量检测组件以及所述变频风机电连接，所述控制器用于根据所述进料量和所述物料存量调节所述变频风机的工作状态，以控制所述主机体的出料量;
所述视频监视监控装置设置在所述主机体上，用于对所述出料量进行视频监控。
2.根据权利要求1所述的污泥生物好氧发酵转化腐殖质专用智能秸秆破碎系统，其特征在于，所述物料量控制装置还包括进口料仓和开启程度可调节的智能调节门，所述进口料仓与所述物料推进口连接，所述智能调节门安装于所述物料推进口处，所述智能调节门和所述控制器连接;所述控制器还用于根据所述物料存量控制组件检测到的进料量调节所述智能调节门的开启程度，以改变所述物料推进口的进料量。
3.根据权利要求1或2所述的污泥 生物好氧发酵转化腐殖质专用智能秸秆破碎系统，其特征在于，所述进料量检测组件包括第一压力传感器，所述第一压力传感器设置在所述进口料仓的底部，所述第一压力传感器用于检测所述进口料仓所受到的进料压力。
4.根据权利要求1或2所述的污泥生物好氧发酵转化腐殖质专用智能秸秆破碎系统，其特征在于，所述物料存量检测组件包括第二压力传感器，所述第二压力传感器设置在所述落料仓底部，用于检测所述落料仓内所存放的物料的压力。
5.根据权利要求1或2所述的污泥生物好氧发酵转化腐殖质专用智能秸秆破碎系统，其特征在于，所述物料量控制装置还包括风速传感器，所述风速传感器设置在所述输送风管中，且所述风速传感器和所述控制器电连接;
所述控制器还用于根据所述风速传感器所检测到的所述输送风管内的物料流速调节所述变频风机的工作状态。
6.根据权利要求1或2所述的污泥生物好氧发酵转化腐殖质专用智能秸秆破碎系统，其特征在于，所述旋转刀片由旋转轴、回转刀架和刀片组成，所述旋转轴水平设置，且和所述驱动装置的输出端连接，所述回转刀架的旋转轴心和所述旋转轴连接，以在所述驱动装置的带动下绕所述旋转轴旋转，所述回转刀架远离所述旋转轴的一侧设置有安装位，所述刀片装设于所述安装位上。
7.根据权利要求6所述的污泥生物好氧发酵转化腐殖质专用智能秸秆破碎系统，其特征在于，所述回转刀架的安装位为多个，多个所述安装位围绕所述旋转轴呈中心对称设置。
8.根据权利要求6所述的污泥生物好氧发酵转化腐殖质专用智能秸秆破碎系统，其特征在于，每个所述安装位上的刀片数量为2-6个。
9.根据权利要求1或2所述的污泥生物好氧发酵转化腐殖质专用智能秸秆破碎系统，其特征在于，所述筛网的网孔为圆形。
10.根据权利要求9所述的污泥生物好氧发酵转化腐殖质专用智能秸秆破碎系统，其特征在于，所述筛网的网孔直径为1-5cm。
11.根据权利要求1或2所述的污泥生物好氧发酵转化腐殖质专用智能秸秆破碎系统，其特征在于，所述输送风管的出口沿出料方向依次设置有除尘器和落料口。
12.根据权利要求1或2所述的污泥生物好氧发酵转化腐殖质专用智能秸秆破碎系统，其特征在于，所述输送风管为长度可伸缩结构。
13.根据权利要求1或2所述的污泥生物好氧发酵转化腐殖质专用智能秸秆破碎系统，其特征在于，所述破碎腔的上部设置有进风口。
14.根据权利要求13所述的污泥生物好氧发酵转化腐殖质专用智能秸秆破碎系统，其特征在于，所述进风口设置有加热装置，所述加热装置用于加热进入所述破碎腔的空气。
15.根据权利要求1或2所述的污泥生物好氧发酵转化腐殖质专用智能秸秆破碎系统，其特征在于，所述落料仓底部设置有通孔，所述通孔用于排除所述落料仓内的积水。
说明书
污泥生物好氧发酵转化腐殖质专用智能秸秆破碎系统
技术领域
本实用新型涉及农业机械技术技术，尤其涉及一种污泥生物好氧发酵转化腐殖质专用智能秸秆破碎系统。
背景技术
城市污水处理厂污水净化生产过程中所产生的污泥，主要成分淀粉、蛋白、脂肪、纤维等有害成分。进行微生物发酵时，需要有碳源作为微生物的营养物，以供微生物进行发酵和生长。一般作为碳源的主要原料有玉米秸秆，水稻、小麦秸秆，花卉、树木等。进行发酵时，碳源(秸秆)需要打碎成为较小的颗粒，以便于后续的发酵、翻抛等操作。
当前，秸秆等碳源的破碎工作主要依靠秸秆破碎机进行。目前广泛使用的秸秆粉碎机主要包括：主机体、旋转刀片、筛网、风机、管道和驱动装置;主机体包括主空腔和出料腔，主空腔底部和出料腔一端连通，主空腔内设置有旋转刀片，旋转刀片在驱动装置的驱动下进行旋转，以粉碎主空腔中的物料，风机将出料腔内的物料由管道的入口吸入管道内。
然而，目前的秸秆粉碎机进料量主要靠人工控制，风机频率不可变，落料仓容易堵塞，达不到尺寸管理破碎效果。
实用新型内容
本实用新型提供一种污泥生物好氧发酵转化腐殖质专用智能秸秆破碎系统，该系统可以自动对出料量进行调节，避免落料仓堵塞，并且可以对出料量情况进行实时视频监控。
本实用新型提供一种污泥生物好氧发酵转化腐殖质专用智能秸秆破碎系统，包括：主机体、驱动装置、旋转刀片、变频风机、输送风管、物料量控制装置和视频监视监控装置;主机体包括破碎腔和落料腔，破碎腔上设置有物料推进口，破碎腔底部和落料腔一端连通，且破碎腔和落料腔之间设置有筛网，旋转刀片设置在破碎腔内，旋转刀片用于在驱动装置的驱动下对破碎腔内的物料进行旋转破碎，落料腔上方和输送风管的入口连通，以在变频风机的驱动下，将落料腔内的物料由输送风管的入口吸入输送风管内;物料量控制装置包括进料量检测组件、物料存量检测组件和控制器，进料量检测组件设置在物料推进口，进料量检测组件用于检测物料推进口的进料量，物料存量检测组件用于检测落料仓内的物料存量，控制器分别与进料量检测组件、物料存量检测组件以及变频风机电连接，控制器用于根据进料量和物料存量调节变频风机的工作状态，以控制主机体的出料量;视频监视监控装置设置在主机体上，用于对出料量进行视频监控。
可选的，物料量控制装置还包括进口料仓和开启程度可调节的智能调节门，进口料仓与物料推进口连接，智能调节门安装于物料推进口处，智能调节门和控制器连接;控制器还用于根据物料存量控制组件检测到的进料量调节智能调节门的开启程度，以改变物料推进口的进料量。
可选的，进料量检测组件包括第一压力传感器，第一压力传感器设置在进口料仓的底部，第一压力传感器用于检测进口料仓所受到的进料压力。
可选的，物料存量检测组件包括第二压力传感器，第二压力传感器设置在落料仓底部，用于检测落料仓内所存放的物料的压力。
可选的，物料量控制装置还包括风速传感器，风速传感器设置在输送风管中，且风速传感器和控制器电连接;
控制器还用于根据风速传感器所检测到的输送风管内的物料流速调节变频风机的工作状态。
可选的，旋转刀片由旋转轴、回转刀架和刀片组成，旋转轴水平设置，且和驱动装置的输出端连接，回转刀架的旋转轴心和旋转轴连接，以在驱动装置的带动下绕旋转轴旋转，回转刀架远离旋转轴的一侧设置有安装位，刀片装设于安装位上。
可选的，回转刀架的安装位为多个，多个安装位围绕旋转轴呈中心对称设置。
可选的，每个安装位上的刀片数量为2-6个。
可选的，筛网的网孔为圆形。
可选的，筛网的网孔直径为1-5cm。
可选的，输送风管的出口沿出料方向依次设置有除尘器和落料口。
可选的，输送风管为长度可伸缩结构。
可选的，破碎腔的上部设置有进风口。
可选的，进风口设置有加热装置，加热装置用于加热进入破碎腔的空气。
可选的，落料仓底部设置有通孔，通孔用于排除落料仓内的积水。
本实用新型提供一种污泥生物好氧发酵转化腐殖质专用智能秸秆破碎系统，该系统包括：主机体、驱动装置、旋转刀片、变频风机、输送风管、物料量控制装置和视频监视监控装置;主机体包括破碎腔和落料腔，破碎腔上设置有物料推进口，旋转刀片用于在驱动装置的驱动下对破碎腔内的物料进行旋转破碎，落料腔上方和输送风管的入口连通，以在变频风机的驱动下，将落料腔内的物料由输送风管的入口吸入输送风管内;物料量控制装置包括进料量检测组件、物料存量检测组件和控制器，进料量检测组件设置在物料推进口，进料量检测组件用于检测物料推进口的进料量，物料存量检测组件用于检测落料仓内的物料存量，控制器分别与进料量检测组件、物料存量检测组件以及变频风机电连接，视频监视监控装置设置在所述主机体上，该系统可以自动对出料量进行调节，避免落料仓堵塞，并且可以对出料量情况进行实时视频监控。
