申请日2017.08.09
公开(公告)日2018.05.04
IPC分类号B01D21/02; B01D21/24
摘要
本实用新型公开了一种带清洁装置的斜管污水沉淀池，包括溢水池，所述溢水池的左上端设置有进污管，溢流墙固定在溢水池的内部，溢水池右侧上设有溢流口，沉淀池右顶端设有清水出水口，沉淀池内部设有斜管，斜管两侧固定在振动室的振动板上，沉淀池底部设有污泥口，池壁上固定着第一水泵和第二水泵，第二水泵抽水端连接着第二抽泥管，第二抽泥管通过轴承套套在抽泥支管上，抽泥支管位于旋转杆内，旋转杆的上端设置有多个吸泥口，吸泥口与抽泥支管相连，旋转杆的底端设置有齿轮，齿轮与电机转轴上的齿轮向啮合;本实用新型采用高频振动的方式，可无需降水对斜管进行清洗，沉淀池底部旋转杆和吸泥口的设计，可高效快捷进行排污。
权利要求书

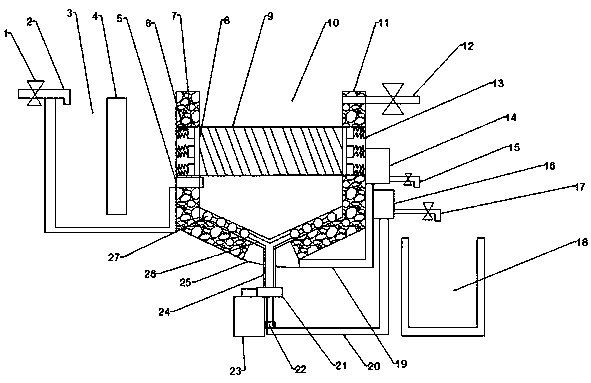

1.一种带清洁装置的斜管污水沉淀池，包括开关阀(1)、进污管(2)、溢水池(3)、溢流墙(4)、溢流口(5)、弹簧(6)、振动器(7)、振动板(8)、斜管(9)、沉淀池(10)、池壁(11)、清水出水口(12)、振动室(13)、第一水泵(14)、第一排污管(15)、第二水泵(16)、第二排污管(17)、污泥池(18)、第一抽泥管(19)、第二抽泥管(20)、齿轮(21)、轴承套(22)、电机(23)、旋转杆(24)、污泥口(25)、抽泥支管(26)、吸泥口(27)，其特征在于，所述溢水池(3)的左上端设置有进污管(2)，溢流墙(4)固定在溢水池(3)的内部，溢流墙(4)底与溢水池(3)底部留有间距，溢水池(3)右侧上设有溢流口(5)，污水 会由溢流口(5)进入沉淀池(10)，所述沉淀池(10)右顶端设有清水出水口(12)，沉淀池(10)内部设有斜管(9)，斜管(9)两侧固定在振动板(8)上，振动板(8)固定在振动室(13)内侧，所述振动室(13)位于沉淀池(10)两侧的池壁(11)中，所述振动室(13)内部安装有振动器(7)，振动器(7)固定在振动板(8)上，振动器(7)底部设有弹簧(6)，所述沉淀池(10)底部设有污泥口(25)，污泥口(25)连接着第一抽泥管(19)，第一抽泥管(19)连接着第一水泵(14)，所述第一水泵(14)固定在池壁(11)的外壁上，所述第一水泵(14)的出水端连接着第一排污管(15)，所述第一排污管(15)下方设置有污泥池(18)，所述第一水泵(14)下方安装着第二水泵(16)，第二水泵(16)排水端固定的第二排污管(17)位于污泥池(18)上方，所述第二水泵(16)抽水端连接着第二抽泥管(20)，第二抽泥管(20)通过轴承套(22)套在抽泥支管(26)上，所述抽泥支管(26)位于旋转杆(24)内，旋转杆(24)的上端位于沉淀池(10)底部，旋转杆(24)的上端设置有多个吸泥口(27)，所述吸泥口(27)与抽泥支管(26)相连，所述旋转杆(24)的底端设置有齿轮(21)，齿轮(21)与电机(23)转轴上的齿轮向啮合。
2.根据权利要求1所述的带清洁装置的斜管污水沉淀池，其特征在于，所述进污管、清水出水口(12)、第一排污管(15)和第二排污管(17)上均设置有开关阀(1)。
3.根据权利要求1所述的带清洁装置的斜管污水沉淀池，其特征在于，所述斜管(9)为六角蜂窝聚丙烯斜管。
4.根据权利要求1所述的带清洁装置的斜管污水沉淀池，其特征在于，所述振动板(8)和池壁(11)之间设有密封垫。
5.根据权利要求1所述的带清洁装置的斜管污水沉淀池，其特征在于，所述轴承套(22)为内外圈加密封圈的轴承，第二抽泥管(20)套在轴承的外圈，抽泥支管(26)卡入轴承的内圈，第二抽泥管(20)管径大于抽泥支管管径。
6.根据权利要求1所述的带清洁装置的斜管污水沉淀池，其特征在于，所述旋转杆(24)为一个Y型中空不锈钢管。
说明书
一种带清洁装置的斜管污水沉淀池
技术领域
本实用新型涉及一种污水处理装置，具体是一种带清洁装置的斜管污水沉淀池。
背景技术
污水处理的方法有很多，一般可归纳为物理法、生物法和生物法等。沉淀池是应用沉淀作用除去污水中悬浮物的一种构筑物，是污水处理工艺中必不可少的处理设备，斜管沉淀池是由与水平面呈一定角度的众多斜板或斜管放置于沉淀池中构成，水从下向上流动，颗粒则沉于斜板或斜管底部，当颗粒累积到一定程度时，便自动滑下，斜管沉淀池具有沉淀表面积大，雷诺数小，水力负荷高，为其他沉淀池的一倍以上，沉淀效率高，产水量大，占地面积少等优点。
但是斜管沉淀池也存在许多问题：斜板、斜管易结垢，长生物膜，产生浮渣，维修工作量大，管材、板材寿命低等，在日常运行中若出现堵塞情况，常规的处理办法就是使用高压水枪对堵塞处进行冲洗。这种清洗方式前期需要降低沉淀池水位而耗时较多;另外，如果冲洗水压过大，会对斜板(管)结构造成破坏;如果水压过小，则会清洗不干净、不彻底;若留下死角，长期积累造成出水水质恶化的情况，如厌氧菌发酵，污泥出现大量上浮，严重的情况下可能会造成二次污染。
实用新型内容
本实用新型的目的在于提供一种带清洁装置的斜管污水沉淀池，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种带清洁装置的斜管污水沉淀池，包括开关阀、进污管、溢水池、溢流墙、溢流口、弹簧、振动器、振动板、斜管、沉淀池、池壁、清水出水口、振动室、第一水泵、第一排污管、第二水泵、第二排污管、污泥池、第一抽泥管、第二抽泥管、齿轮、轴承套、电机、旋转杆、污泥口、抽泥支管、吸泥口，所述溢水池的左上端设置有进污管，溢流墙固定在溢水池的内部，溢流墙底与溢水池底部留有间距，溢水池右侧上设有溢流口，污水会由溢流口进入沉淀池，所述沉淀池右顶端设有清水出水口，沉淀池内部设有斜管，斜管两侧固定在振动板上，振动板固定在振动室内侧，所述振动室位于沉淀池两侧的池壁中，所述振动室内部安装有振动器，振动器固定在振动板上，振动器底部设有弹簧，所述沉淀池底部设有污泥口，污泥口连接着第一抽泥管，第一抽泥管连接着第一水泵，所述第一水泵固定在池壁的外壁上，所述第一水泵的出水端连接着第一排污管，所述第一排污管下方设置有污泥池，所述第一水泵下方安装着第二水泵，第二水泵排水端固定的第二排污管位于污泥池上方，所述第二水泵抽水端连接着第二抽泥管，第二抽泥管通过轴承套套在抽泥支管上，所述抽泥支管位于旋转杆内，旋转杆的上端位于沉淀池底部，旋转杆的上端设置有多个吸泥口，所述吸泥口与抽泥支管相连，所述旋转杆的底端设置有齿轮，齿轮与电机转轴上的齿轮向啮合。
作为本实用新型进一步的方案：所述进污管、清水出水口、第一排污管和第二排污管上均设置有开关阀。
作为本实用新型再进一步的方案：所述斜管为六角蜂窝聚丙烯斜管。
作为本实用新型再进一步的方案：所述振动板和池壁之间设有密封垫。
作为本实用新型再进一步的方案：所述轴承套为内外圈加密封圈的轴承，第二抽泥管套在轴承的外圈，抽泥支管卡入轴承的内圈，第二抽泥管管径大于抽泥支管管径。
作为本实用新型再进一步的方案：所述旋转杆为一个Y型中空不锈钢管。
与现有技术相比，本实用新型的有益效果是：采用高频振动的方式，对斜管进行去污清洁，无需降水位清洗，无需人工清洗，省时省力，有利于提高生产效率，沉淀池底部旋转杆和吸泥口的设计，更好的将池底堆积的污泥清除干净，无需抽水清洗池底，高效又快捷。
