申请日1996.06.07
公开(公告)日1997.12.17
IPC分类号E03F5/14
摘要
本实用新型单体组合式污水处理池涉及的是一种利用玻璃钢或其他材料制作的单体池组合而成的污水处理装置。结构具有池体、池盖、进、出口水管，连接口水管，其特征是池体由2个-15个单体池组合连接而成，进、出口池体内有挡污板。单体池连接口水管为管锥形，插入连接方式。单体池的排列连接形式有串联式或并联式或混联式。池体表面设有弧形加强筋。本实用新型处理效果好，密封性能好，用地紧凑，成本低，运输方便。
権利要求書
1、一种单体组合式污水处理池，具有池体，池盖，进、出口水 管，连接口水管，其特征是池体由2个-15个单体池组合连接而成， 进、出口池体内有挡污板。
2、根据权利要求1所述的单体组合式污水处理池，其特征是单 体池连接口水管为管锥形，插入连接方式。
3、根据权利要求1所述的单体组合式污水处理池，其特征是单 体池的排列连接形式有串联式、或并联式、或混联式。
4、根据权利要求1所述的单体组合式污水处理池，其特征是池 体表面设有弧形加强筋。
5、根据权利要求1所述的单体组合式污水处理池，其特征是挡 污板为弧形挡污板。
说明书
单体组合式污水处理池
本实用新型单体组合式污水处理池涉及的是一种利用玻璃钢或其 他材料制作的单体池组合而成的污水处理装置。
我国目前住宅和建筑物的生活污水处理所采用的砖砌水泥处理池 及玻璃钢整体式处理池存在下述问题：
1、砖砌水泥池需至现场进行施工作业，施工周期长，费工费时， 影响民用建筑的社会经济效益。
2、砖砌水泥也因施工队伍不同，施工质量难以得到保证和统一， 渗漏现象较严重。
3、玻璃钢整体式处理池要针对不同建筑物排污量的大小，设计 制作各种不同容积的产品。
4、玻璃钢整体式处理池的设计容积超过10M3时，其特作和 运输安装都很困难，成本费用高。
本实用新型的目的是针对目前污水处理池存在的不足之处，提供 一种单体组合式污水处理池，池体通过将单体池组合连接而成，适应 对不同排污量进行处理，处理效果好，密封性能好、用地紧凑，单体 池制作简易，成本低，运输方便。

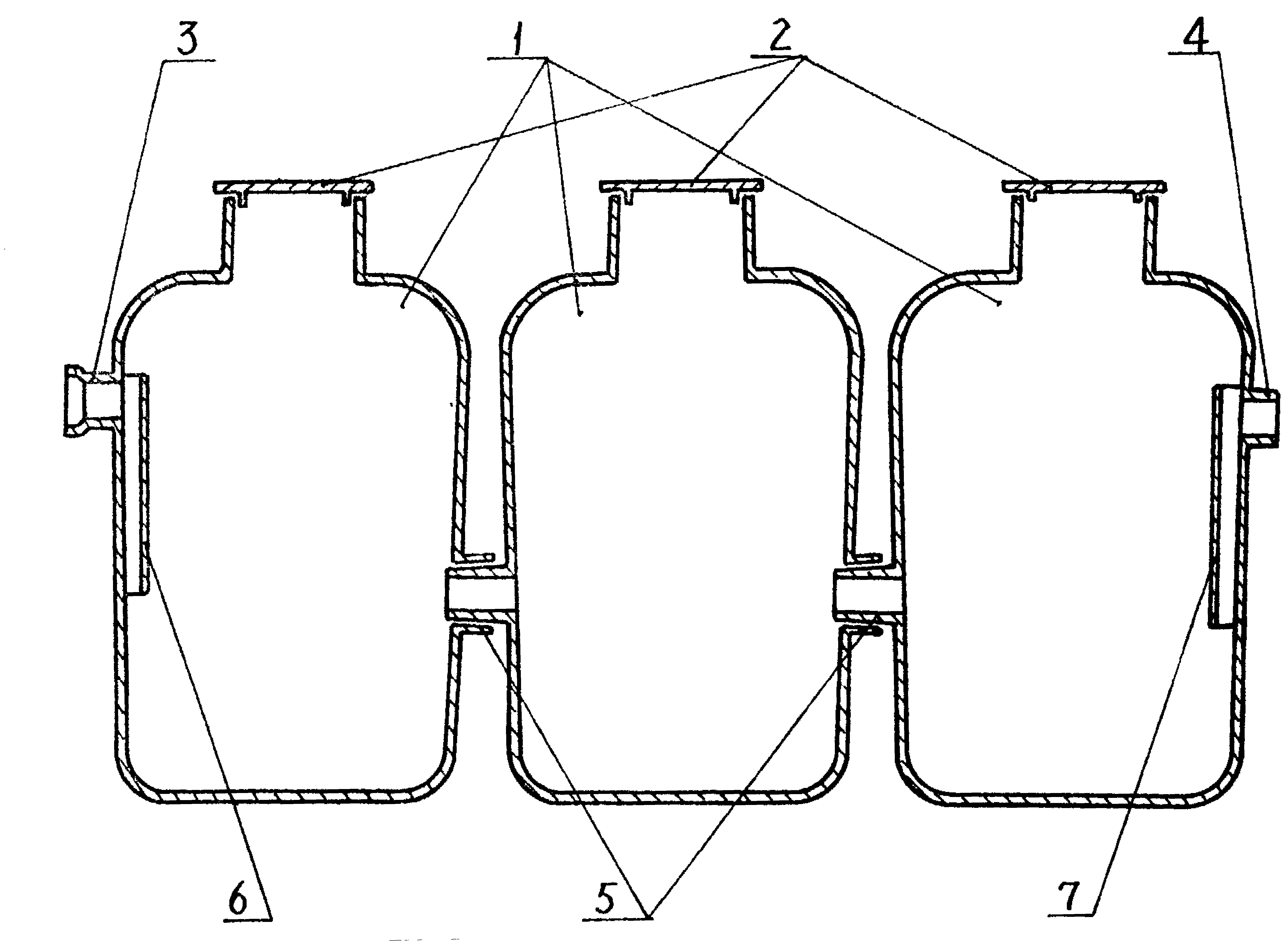

单体组合式污水处理池是采取以下方案实现的：单体组合式污水 处理池结构具有池体，池体由2个-15个单体池组合连接而成，单 体池上部装有池盖，池体设有进口水管，出口水管，单体池之间有连 接口水管，进、出口池体内有挡污板，挡污板设置在进、出口水管内 侧，单体池连接口水管为管锥形，插入连接方式，池体表面设有弧形 加强筋。单体池的排列连接方式有串联式、或并联式、或混联式(即 串、并联混联)，根据具体情况而定。
单体组合式污水处理池具有下述优点与积极效果：
1、适用范围广，可以根据不同建筑物排污量的大小，通过选择 单体池的个数及其组合形式，满足其所需的有效处理容积。
2、处理效果好，单体池的排列连接方式根据安置现场情况，采 用合理的排列组合形式，可以改善进水状况，延长清除污泥周期和降 低出水浓度。
3、用地紧凑，单体池上的连接口位置可制成180度、135 度，90度、60度、45度等多种角度，根据安置地现场情况设计 安装，不受安置地环境的影响。
4、组合式处理池由单体池结构组合而成，单体池制作简易成本 低适合工厂规模化生产，运输安装十分方便。
5、单体池采用整体成型工艺制作而成，密封性好彻底消除了因 渗漏而造成对地下水源的污染和保证污水池不受地下水渗进、渗出而 影响池内污水的沉淀和污泥的厌氧发酵。
