摘要
本实用新型提供了一种电渗析水处理设备，该设备主要由电渗析器，原水泵、原水过滤器及原水进入管，极水、浓水、淡水出口管，浓水排放管，淡水管及淡水箱构成整体设备，其特征是：在极水出口管、浓水出口管、淡水出口管上分别增加阀门及回流管，所有回流管及原水管均伸入集水箱内，集水箱出口与水泵连接。该设备的优点是可将电渗析过程中排放的浓水、极水、倒极水回收使用。因此水利用率由原40%提高到60～90%(视原水含盐量而变化)，并且设备简单，尤其实用于现有设备改造，便于推广应用。
権利要求書

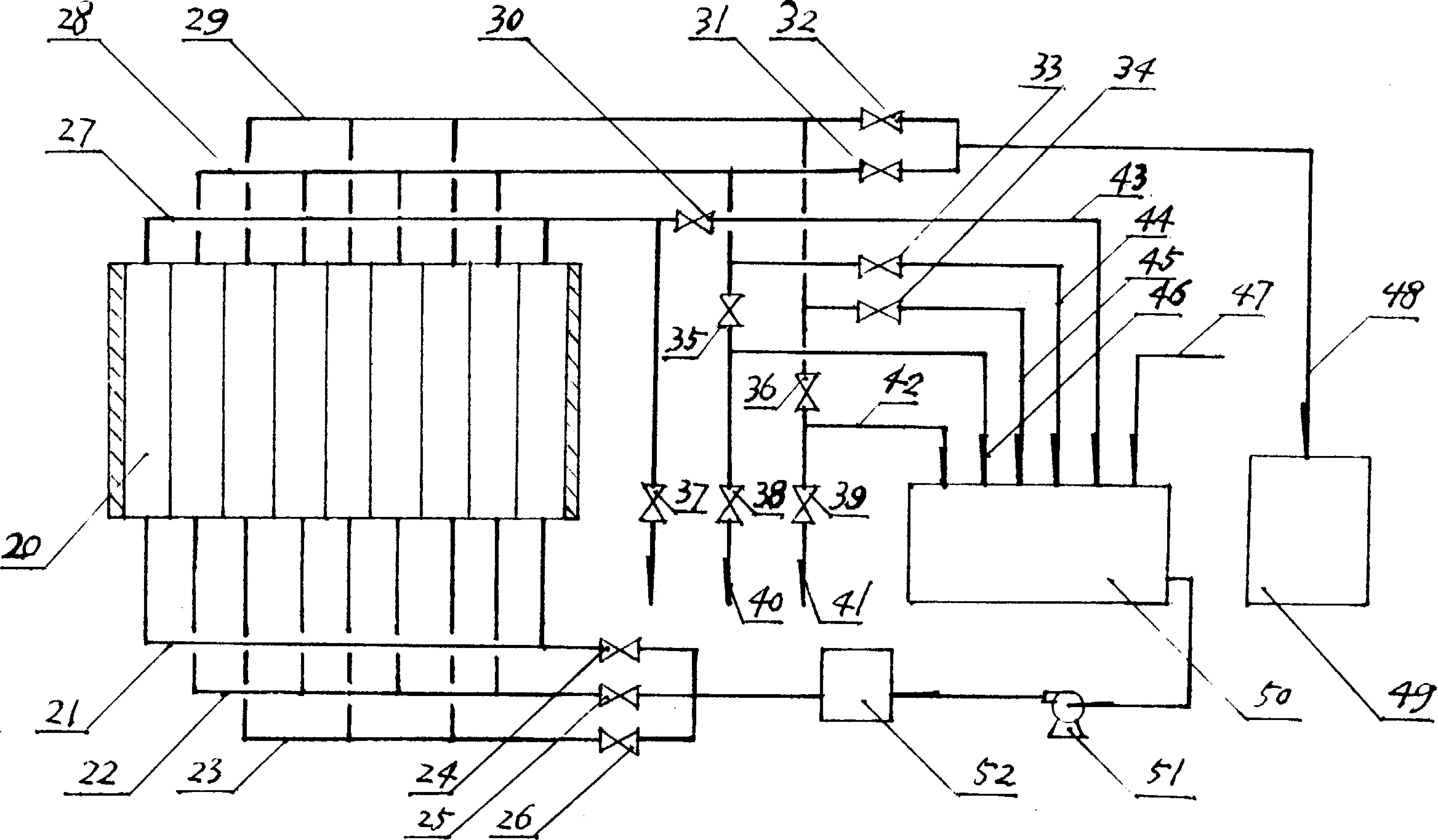

1.一种电渗析水处理设备，它是由电渗析器20原水泵51，原水过 滤器52，原水进入管21、22、23和阀门24、25、26，极水出口管27， 浓水排放管40、41和阀门38、39，淡水管48及淡水箱49构成整体设备， 其特征是：在极水口管27上加阀门37及回流管43、阀门30，在浓水出 口管28上加阀门35，在该阀门进口端的管道上加回流管44、阀门33， 在该阀门出口端的管道上加回流管46，在淡水出口管29上加阀门36， 在该阀门进、出口端的管道上分别加回流管45和阀34、回流管42，所 有回流管42、43、44、45、46以及原水管47均伸入集水箱50内，集水 箱出口与水泵51连接。
2.根据权利要求1所述的电渗析水处理设备，其特征是：浓水、 淡水出口及回流管道上的阀门31、32、33、34、35、36采用自动阀门， 也可采用手动阀门。
说明书
一种电渗析水处理设备
本实用新型属于水处理技术范围，具体涉及一种电渗析水处理设 备。
电渗析是在外加直流电场的作用下，利用离子交换膜的选择透过 性，离子从一部分水中迁移到另一部分水中的物理化学过程。即在阴、 阳离子交换膜和浓、淡水隔板组成的脱盐隔室中进行电渗析过程，从 而达到含盐水淡化的目的。
目前，通常使用的电渗析水处理设备主要是由：离子交换膜、隔 板、电极、极框、紧固件组成的电渗析器，原水泵、原水过滤器，原 水进入管，极水出口管，浓水出口管及排放管，淡水出口管，淡水管 及淡水箱构成整体设备。该设备简单，脱盐率高，耗电量少，操作维 修方便等优点，从而被广泛地应用于国民经济各个部门。但是，存在 着水利用率太低的缺陷，一般仅有40%的原水成为淡水，60%的原水 成为浓水和极水被排放而废弃，造成极大的浪费。
本实用新型的目的是要提供一种电渗析水处理设备，它可简便的 回收电渗析过程中排放的浓水、极水、倒极水减少损失，提高水利用 率。
本实用新型是这样实现的：在原电渗析水处理设备的基础上增 加集水箱以及相应的连接管件。即在极水出口管上加阀门及回流管， 在浓水出口管上加阀门，在该阀门进口端的管道上加回流管和阀门， 在该阀门出口端的管道上加回流管，在淡水出口管上加阀门，在该阀 门的进、出口端和管道上分别加回流管和阀门、回流管，所有回流管 以及原水管均伸入集水箱内，集水箱出口与水泵连接。
本实用新型的优点及效果：
1.可节约原水，水利用率可达60-90%(视原水含盐量而变化);
2.设备简单，增设部件少，容易实施，便于推广应用;
3.设备在运行中虽然直流电消耗有所增加，但与节水效益综合考 虑仍有较好的经济效益。现举例说明，如设备处理能力以10M3/hr计， 除盐率为90%，直流电耗按0.5KWH/脱除1g盐，原水0.8元/M3，排 污费0.2/M3，电费0.45元/度时可达到的经济效益。
