申请日2018.09.13
公开(公告)日2018.12.28
IPC分类号C02F9/14
摘要
本发明公开了一种臭氧技术在医院污水处理中的应用，利用射流和曝气技术，将臭氧发生器制造出来的臭氧分子气团通过射流器A4进入消毒池及沉淀池内的曝气盘A，从曝气盘A喷发出来，在水中充分接触氧化，在沉淀池中，曝气中的臭氧分子，让水中的生物活性菌种，充分分解氧化水中有机物，降低COD，再通过臭氧机及射流器B、曝气盘B将臭氧分子喷出，使污水与臭氧分子充分混合，杀灭水中的有害菌，达到除菌最佳效果。本发明在污水处理过程中利用射流和曝气技术，一次投入，全自动化控制，没有辅料消耗，运行成本只有二氧化氯传统工艺的百分之十，不会有污水处理后的附产物产生不存在任何残留物，不会产生二次污染问题。
权利要求书

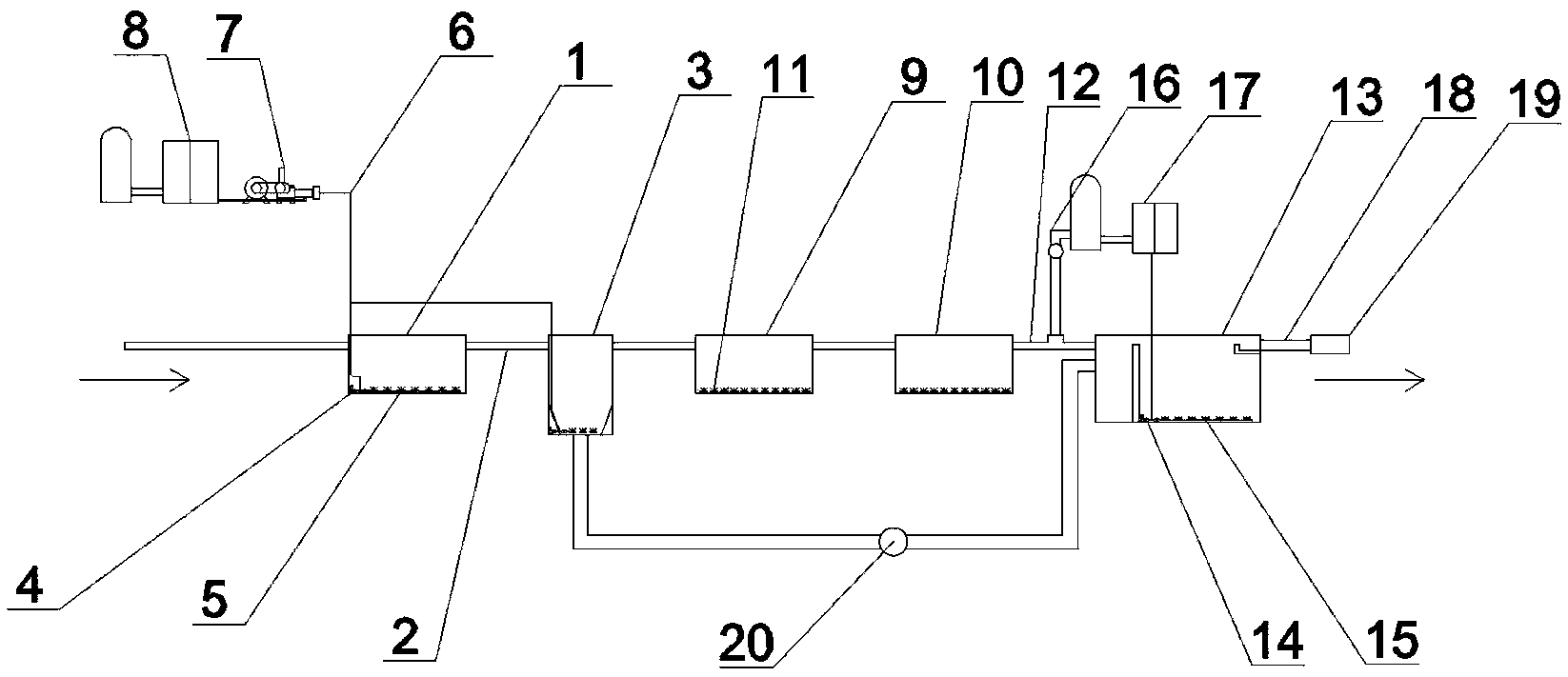

1.一种臭氧技术在医院污水处理中的应用，其特征在于：包括消毒池(1)、污水管道(2)、沉淀池(3)、射流器A(4)、曝气盘A(5)、供气管道(6)、鼓风机(7)、臭氧发生器(8)、曝气池A(9)、曝气池B(10)、曝气盘C(11)、三通污水管道(12)、污泥池(13)、射流器B(14)、曝气盘B(15)、抽风设备(16)、臭氧机(17)、排水口(18)、明渠流量计(19)及污泥回流泵(20)，所述消毒池(1)一端通过污水管道(2)与沉淀池(3)相连，所述消毒池(1)及沉淀池(3)内部设置有若干射流器A(4)及曝气盘A(5)，所述射流器A(4)与供气管道(6)一端相连，所述射流器A(4)还与曝气盘A(5)相连，所述供气管道(6)另一端与鼓风机(7)相连，所述鼓风机(7)还与臭氧发生器(8)相连，所述沉淀池(3)通过污水管道(2)与曝气池A(9)一端相连，所述曝气池A(9)另一端通过污水管道(2)与曝气池B(10)一端相连，所述曝气池A(9)及曝气池B(10)内部设置有若干曝气盘C(11)，所述曝气池B(10)另一端与三通污水管道(12)一端相连，所述三通污水管道(12)另一端与污泥池(13)一端相连，所述污泥 池(13)内部设置有射流器B(14)及若干曝气盘B(15)，所述射流器B(14)及曝气盘B(15)相连，所述三通污水管道(12)顶端通过抽风设备(16)与臭氧机(17)一端相连，所述臭氧机(17)另一端与射流器B(14)相连，所述污泥池(13)另一端设置有排水口(18)，所述排水口(18)内部安装有明渠流量计(19)，所述污泥池(13)通过污泥回流泵(20)与沉淀池(3)相连。
2.根据权利要求1所述的一种臭氧技术在医院污水处理中的应用，其特征在于：所述消毒池(1)一端设置有进水口(21)，所述进水口(21)外侧安装有格栅篮(22)。
3.根据权利要求1所述的一种臭氧技术在医院污水处理中的应用，其特征在于：所述曝气盘A(5)与曝气盘B(15)结构一致，所述曝气盘A(5)及曝气盘B(15)均采用钛金材料，底盘用316板制作，孔径为0.03微米。
4.根据权利要求1所述的一种臭氧技术在医院污水处理中的应用，其特征在于：所述三通污水管道(12)包括管道主体(121)及顶端接口(122)，所述管道主体(121)中间位置顶端固定设置有顶端接口(122)。
5.根据权利要求1所述的一种臭氧技术在医院污水处理中的应用，其特征在于：所述抽风设备(16)包括进风管(161)、风机(162)及出风管(163)，所述进风管(161)一端与顶端接口(122)相连，所述进风管(161)另一端与风机(162)一端相连，所述风机(162)另一端通过出风管(163)与臭氧机(17)相连。
6.根据权利要求1所述的一种臭氧技术在医院污水处理中的应用，其特征在于：所述鼓风机(7)采用罗茨鼓风机。
7.根据权利要求1所述的一种臭氧技术在医院污水处理中的应用，其特征在于：所述污泥池(13)内设置有隔板(131)，所述隔板(131)将污泥池(13)分为反应区(132)及污泥区(133)，所述射流器B(14)及曝气盘B(15)设置于反应区(132)内，所述反应区(132)顶端设置有溢流槽(134)。
8.根据权利要求1所述的一种臭氧技术在医院污水处理中的应用，其特征在于：其使用方法包括以下步骤：
步骤一：将臭氧发生器(8)制造出来的臭氧分子气团通过射流和曝气技术，通过鼓风机(7)及供气管打入射流器A(4)内，再通过射流器A(4)进入消毒池(1)及沉淀池(3)内的曝气盘A(5)，从曝气盘A(5)喷发出来，在水中充分接触氧化;
步骤二：在沉淀池(3)中，曝气中的臭氧分子，让水中的生物活性菌种，充分分解氧化水中有机物，降低COD;
步骤三：沉淀池(3)中的污泥通过污泥回流泵(20)抽至污泥池(13)内的污泥区(133)中，污水由沉淀池(3)进入曝气池A(9)，经过曝气再进入曝气池B(10)，再进行一轮曝气，污水通过三通污水管道(12)进入污水池的污泥区(133)，臭氧分子通过抽气装置进入臭氧机(17)内，由臭氧机(17)重新送入污泥池(13)内的射流器B(14)，由射流器B(14)射入曝气盘B(15)内，当水位过高后，污水进入反应区(132)，曝气盘B(15)将臭氧分子喷出，使污水与臭氧分子充分混合，杀灭水中的有害菌，达到除菌最佳效果;
步骤四：最后，经过处理后的水，通过溢流槽(134)溢流到城市污水井里，污泥通过污泥车定期外送至专门的污泥处理单位。
说明书
一种臭氧技术在医院污水处理中的应用
技术领域
本发明涉及污水处理技术领域，具体为一种臭氧技术在医院污水处理中的应用。
背景技术
臭氧是古老而又新鲜的东西。早在1840年人类就认识了臭氧，而臭氧运用到现实生活中，还是在二十世纪末，才慢慢被人们所熟知。它的消毒能力极强从而代替了常规消毒。经过以下实验得知，臭氧气体对空气中绿脓杆菌有杀灭作用，在15℃，湿度73%，臭氧浓度0.08-0.6ppm时，30分钟内杀灭率达到99.9%以上;臭氧对大肠杆菌杀灭率为100%，对金黄色葡萄球菌杀灭率为95.9%，对绿脓杆菌杀灭率为89.8%，可杀灭空气中的白色葡萄球菌99.9%;Burleson等试验将臭氧气体通入染有金色葡萄球菌、大肠杆菌、荧光假单细胞菌、鼠伤寒沙门式菌、福氏痢疾杆菌、霍乱弧菌的磷酸盐缓冲液中，作用15秒后，以上细菌全部杀灭;臭氧水溶液杀菌作用强大，且速度极快，浓度为0.3mg/L的臭氧水溶液作用1分钟，大肠杆菌和金黄色葡萄球菌的杀灭率均达到100%。
目前臭氧消毒已被各个领域所采用：
1、客厅、房间空气净化消毒领域：臭氧具有杀灭空气中含有的细菌和病毒，有降尘的功能，使空气清新自然，起到消除疲劳，提神醒脑的效果。
2、水果蔬菜保鲜消毒领域：水果、蔬菜的运输、贮藏一直是急需解决的问题，处理不当将带来极大损失。据悉，我国每年有30-40%的蔬菜因储运不当和局部积压而成为垃圾。臭氧和负离子共同作用有极好的果蔬保鲜功能，因此利用臭氧技术可以大大延长果蔬的保鲜、贮存时间，扩大其外运范围。另外，臭氧技术还可以用于净菜处理中的杀菌消毒。
3、环境资源保护领域：产生水危机的主要原因是浪费、污染、用水分配不均和灌溉，其中约有5.5亿立方米/年的水体被污染。作为高效杀菌、解毒剂的臭氧自然吸引了众多的科学家研究将其应用于水资源污染处理及节约工业用水领域的技术。
除以上这些领域外，臭氧技术还应用在养殖业、渔业、农业、食品加工业等领域。
目前医疗行业95%以上，采用运行成本较高的二氧化氯的污水处理工艺，二氧化氯处理工艺的原辅材料，需长期采购且流程手续较多，同时，也是国家控制的化学物品，其次，在灭菌消毒过程中，灭菌不均匀余氯残留，在灭菌后的污水在排放管网中，还夹带着氯离子，产生二次污染，对水生态造成危害，还要进行二次处理，我市乃至全省医疗行业污水处理的工艺，还沿用着传统的二氧化氯工艺，二氧化氯工艺与我院技改的臭氧射流工艺相比，二氧化氯工艺在生产运行中，后期辅料成本投入较大，耗费人工，还会出现盐酸和氯离子的二次污染，因此，亟待一种改进的技术来解决现有技术中所存在的这一问题。
发明内容
本发明的目的在于提供一种臭氧技术在医院污水处理中的应用，利用射流和曝气技术，臭氧快速分解为氧的特征，是臭氧作为消毒灭菌的独特优点，消毒过程中，多余的氧在30分钟后又结合成氧分子，不存在任何残留物，不会产生二次污染问题，臭氧工艺只是一次投入，全自动化控制，没有辅料消耗，运行成本只有二氧化氯传统工艺的百分之十，不会有污水处理后的附产物产生，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种臭氧技术在医院污水处理中的应用，包括消毒池、污水管道、沉淀池、射流器A、曝气盘A、供气管道、鼓风机、臭氧发生器、曝气池A、曝气池B、曝气盘C、三通污水管道、污泥池、射流器B、曝气盘B、抽风设备、臭氧机、排水口、明渠流量计及污泥回流泵，所述消毒池一端通过污水管道与沉淀池相连，所述消毒池及沉淀池内部设置有若干射流器A及曝气盘A，所述射流器A与供气管道一端相连，所述射流器A还与曝气盘A相连，所述供气管道另一端与鼓风机相连，所述鼓风机还与臭氧发生器相连，所述沉淀池通过污水管道与曝气池A一端相连，所述曝气池A另一端通过污水管道与曝气池B一端相连，所述曝气池A及曝气池B内部设置有若干曝气盘C，所述曝气池B另一端与三通污水管道一端相连，所述三通污水管道另一端与污泥池一端相连，所述污泥池内部设置有射流器B及若干曝气盘B，所述射流器B及曝气盘B相连，所述三通污水管道顶端通过抽风设备与臭氧机一端相连，所述臭氧机另一端与射流器B相连，所述污泥池另一端设置有排水口，所述排水口内部安装有明渠流量计，所述污泥池通过污泥回流泵与沉淀池相连。
优选的，所述消毒池一端设置有进水口，所述进水口外侧安装有格栅篮。
优选的，所述曝气盘A与曝气盘B结构一致，所述曝气盘A及曝气盘B均采用钛金材料，底盘用316板制作，孔径为0.03微米。
优选的，所述三通污水管道包括管道主体及顶端接口，所述管道主体中间位置顶端固定设置有顶端接口。
优选的，所述抽风设备包括进风管、风机及出风管，所述进风管一端与顶端接口相连，所述进风管另一端与风机一端相连，所述风机另一端通过出风管与臭氧机相连。
优选的，所述鼓风机采用罗茨鼓风机。
优选的，所述污泥池内设置有隔板，所述隔板将污泥池分为反应区及污泥区，所述射流器B及曝气盘B设置于反应区内，所述反应区顶端设置有溢流槽。
优选的，其使用方法包括以下步骤：
步骤一：将臭氧发生器制造出来的臭氧分子气团通过射流和曝气技术，通过鼓风机及供气管打入射流器A内，再通过射流器A进入消毒池及沉淀池内的曝气盘A，从曝气盘A喷发出来，在水中充分接触氧化;
步骤二：在沉淀池中，曝气中的臭氧分子，让水中的生物活性菌种，充分分解氧化水中有机物，降低COD;
步骤三：沉淀池中的污泥通过污泥回流泵抽至污泥池内的污泥区中，污水由沉淀池进入曝气池A，经过曝气再进入曝气池B，再进行一轮曝气，污水通过三通污水管道进入污水池的污泥区，臭氧分子通过抽气装置进入臭氧机内，由臭氧机重新送入污泥池内的射流器B，由射流器B射入曝气盘B内，当水位过高后，污水进入反应区，曝气盘B将臭氧分子喷出，使污水与臭氧分子充分混合，杀灭水中的有害菌，达到除菌最佳效果;
步骤四：最后，经过处理后的水，通过溢流槽溢流到城市污水井里，污泥通过污泥车定期外送至专门的污泥处理单位。
与现有技术相比，本发明的有益效果是：
(1)利用射流和曝气技术，臭氧快速分解为氧的特征，是臭氧作为消毒灭菌的独特优点，消毒过程中，多余的氧在30分钟后又结合成氧分子，不存在任何残留物，不会产生二次污染问题。
(2)臭氧工艺只是一次投入，全自动化控制，没有辅料消耗，运行成本只有二氧化氯传统工艺的百分之十，不会有污水处理后的附产物产生。
