申请日2018.03.14
公开(公告)日2018.11.13
IPC分类号C02F9/02; C02F103/20
摘要
本实用新型公开了一种用于家畜养殖场的粪尿污水处理装置，包括沉淀池、调节池、曝气池、过滤池和堆肥场，沉淀池、调节池、曝气池和过滤池依次通过输水管连接，调节池和曝气池之间和曝气池与过滤池之间的输水管上均设置有抽水泵，沉淀池通过连接滑板与堆肥场连接，曝气池内部布设有空气输送管曝气池内还设置有能够水平滑动的浮渣刮除板和浮渣容纳槽，过滤池内从上向下依次设置有布水管、粗砂层、中砂层、细沙层、硅藻土层、腐植酸层和活性沸石层。与现有技术相比，本实用新型的有益效果是能够进行固液分离，同时能够除去污水中的重金属和氮磷元素，有效的避免养殖场的粪尿污水对养殖场周边环境、水系和空气的污染。
权利要求书

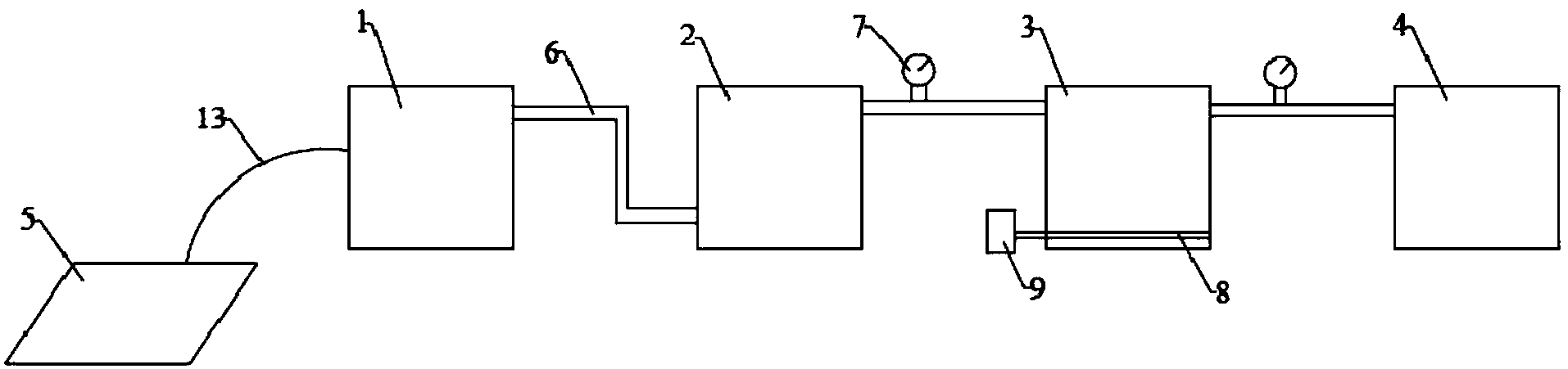

1.用于家畜养殖场的粪尿污水处理装置，其特征在于，包括沉淀池(1)、调节池(2)、曝气池(3)、过滤池(4)和堆肥场(5)，所述沉淀池(1)、调节池(2)、曝气池(3)和过滤池(4)依次通过输水管(6)连接，所述调节池(2)和曝气池(3)之间和所述曝气池(3)与过滤池(4)之间的输水管(6)上均设置有抽水泵(7);
所述沉淀池(1)的下端开设有固体出料口(1-1)，所述固体出料口(1-1)处设置有封闭门(1-2)，且所述固体出料口(1-1)通过连接滑板(13)与堆肥场(5)连接;
所述曝气池(3)内部的底端布设有空气输送管(8)，所述空气输送管(8)与外界的空气压缩机(9)连接，所述曝气池(3)的前侧板和后侧板均开设有滑槽(10)，所述滑槽(10)内通过滑块(12)滑配连接有能够水平滑动的浮渣刮除板(11)，所述滑块(12)与浮渣刮除板(11)固定连接，所述曝气池(3)的左侧板和右侧板上均设置有浮渣容纳槽(14)，所述浮渣容纳槽(14)通过输料管与外界连通;
所述过滤池(4)内从上向下依次设置有布水管(15)、粗砂层(16)、中砂层(17)、细沙层(18)、硅藻土层(19)、腐植酸层(20)和活性沸石层(21)，所述过滤池(4)的下端通过出水管(22)与外界连通，所述布水管(15)与输水管(6)连接，所述布水管(15)上开设有漏水孔(23)。
2.如权利要求1所述的用于家畜养殖场的粪尿污水处理装置，其特征在于，所述连接滑板(13)上设置有连接滑板的围板。
3.如权利要求1所述的用于家畜养殖场的粪尿污水 处理装置，其特征在于，所述封闭门(1-2)为上下抽拉的折叠门，所述封闭门(1-2)上设置有把手。
4.如权利要求1所述的用于家畜养殖场的粪尿污水处理装置，其特征在于，所述浮渣容纳槽(14)上表面与浮渣刮除板(11)的下表面平行。
5.如权利要求4所述的用于家畜养殖场的粪尿污水处理装置，其特征在于，所述浮渣容纳槽(14)为上端敞开的长方体结构，所述浮渣容纳槽(14)的前侧板、后侧板左侧板和右侧板的顶端均固定设置有弹性橡胶板。
说明书
用于家畜养殖场的粪尿污水处理装置
技术领域
本实用新型涉及水处理技术领域，特别涉及一种用于家畜养殖场的粪尿污水处理装置。
背景技术
随着经济的发展和人民生活水平的提高，我国对于家畜和家禽的需求量也不断增加，随之越来越多的家畜或家禽养殖场也越来越多。但是，养殖场所产生的大量的动物粪尿和废水污染了周围的土壤、河流和空气，而且还影响周边居民的正常生活。尽管有人提出将动物的粪尿作为有机肥，施用预农田，即用还田模式进行处理，但是这种处理方式仅仅适用于少量的动物粪尿的情况，对于现在的这种规模化、集约化的养殖场并不适用，过多的将动物的粪尿还田，因为动物粪尿中含有比较高含量的重金属，重金属会对土壤环境和农作物造成潜在的污染。冲洗圈舍产生的废水，一般的指标为：COD Cr=2000～12000mg/L， BOD5=1000～5000mg/L，TSS=1000～8000mg/L，NH3--N=30～220mg/L。这些废水直接排入或随雨水冲刷进入江河湖库，使水体变黑发臭;长时间渗入地下，使地下水中的硝酸盐含量增高，水质恶化，严重污染了养殖场周边环境及地下水，威胁着养殖场附近居民的身体健康。因此，对家畜或家禽养殖场产生的粪尿和废水进行处理刻不容缓，越来越受到人们的重视。
实用新型内容
本实用新型的目的在于，针对现有家畜或家禽养殖场产生的粪尿和废水对周边环境、土壤和空气造成的污染问题，本实用新型提供一种用于家畜养殖场的粪尿污水处理装置，用于处理养殖场产生的粪尿和废水。
为了实现上述目的，本申请采用的技术方案为：用于家畜养殖场的粪尿污水处理装置，包括沉淀池、调节池、曝气池、过滤池和堆肥场，所述沉淀池、调节池、曝气池和过滤池依次通过输水管连接，所述调节池和曝气池之间和所述曝气池与过滤池之间的输水管上均设置有抽水泵。
所述沉淀池的下端开设有固体出料口，所述固体出料口处设置有封闭门，且所述固体出料口通过连接滑板与堆肥场连接;
所述曝气池内部的底端布设有空气输送管，所述空气输送管与外界的空气压缩机连接，所述曝气池的前侧板和后侧板均开设有滑槽，所述滑槽内通过滑块滑配连接有能够水平滑动的浮渣刮除板，所述滑块与浮渣刮除板固定连接，所述曝气池的左侧板和右侧板上均设置有浮渣容纳槽，所述浮渣容纳槽通过输料管与外界连通;
所述过滤池内从上向下依次设置有布水管、粗砂层、中砂层、细沙层、硅藻土层、腐植酸层和活性沸石层，所述过滤池的下端通过出水管与外界连通，所述布水管与输水管连接，所述布水管上开设有漏水孔。
进一步的，所述连接滑板上设置有连接滑板的围板。
进一步的，所述封闭门为上下抽拉的折叠门，所述封闭门上设置有把手。
进一步的，所述浮渣容纳槽上表面与浮渣刮除板的下表面平行。
进一步的，所述浮渣容纳槽为上端敞开的长方体结构，所述浮渣容纳槽的前侧板、后侧板左侧板和右侧板的顶端均固定设置有弹性橡胶板。
与现有技术相比，本实用新型的有益效果是：
(1)沉淀池将养殖场的粪尿和废水进行固液分离，液体通过输液管输送到调节池，固体通过沉淀池下端的固体出料口并经过连接滑板输送到堆肥场内，在堆肥场内进行风干，最后将固体废料运出养殖场。
(2)调节池内的污水通过输水管和抽水泵输送至曝气池内进行曝气处理，其中空气输送管对曝气池进行通气，浮渣刮除板在水面上，并且左右移动，将水面上的浮渣推至浮渣容纳槽内，因为浮渣容纳槽通过输料管与外界连通，那么浮渣最终将排出曝气池，进一步对废水和尿液进行固液分离。
(3)曝气池内的污水通过输水管和抽水泵输送至过滤池，因为过滤池从上向下依次设置有布水管、粗砂层、中砂层、细沙层、硅藻土层、腐植酸层和活性沸石层，进入过滤池内的污水首相进入布水管内，并通过布水管上的漏水孔依次向下渗入，其中粗砂层、中砂层和细沙层起到对污水的物理过滤作用;硅藻土层能够除去污水中的磷元素;腐植酸层能够除去污水中的重金属离子，活性沸石层能够除去污水中的重金属离子、氟离子和氨氮，最终将污水通过出水管排出过滤池。
