申请日2018.03.14
公开(公告)日2018.11.09
IPC分类号E03F11/00; E04B1/342; E04B7/16; E04B7/10
摘要
本实用新型涉及一种污水池大跨度拱形顶盖，包括两个端边密闭拱盖、N个固定密闭拱盖以及N+1个移动密闭拱盖，两个端边密闭拱盖固定设置在污水池的两端，各个固定密闭拱盖设置在两个端边密闭拱盖之间的污水池上，相邻两个固定密闭拱盖之间以及端边密闭拱盖与移动密闭拱盖之间分别设置移动密闭拱盖，所述移动密闭拱盖移动设置在污水池上，所述移动密闭拱盖高度大于固定密闭拱盖。本实用新型提供一种污水池大跨度拱形顶盖，通过移动密闭拱盖在池壁上移动，可以控制拱形顶盖上形成若干个可以开合的窗口，方便对污水池进行作业。
权利要求书

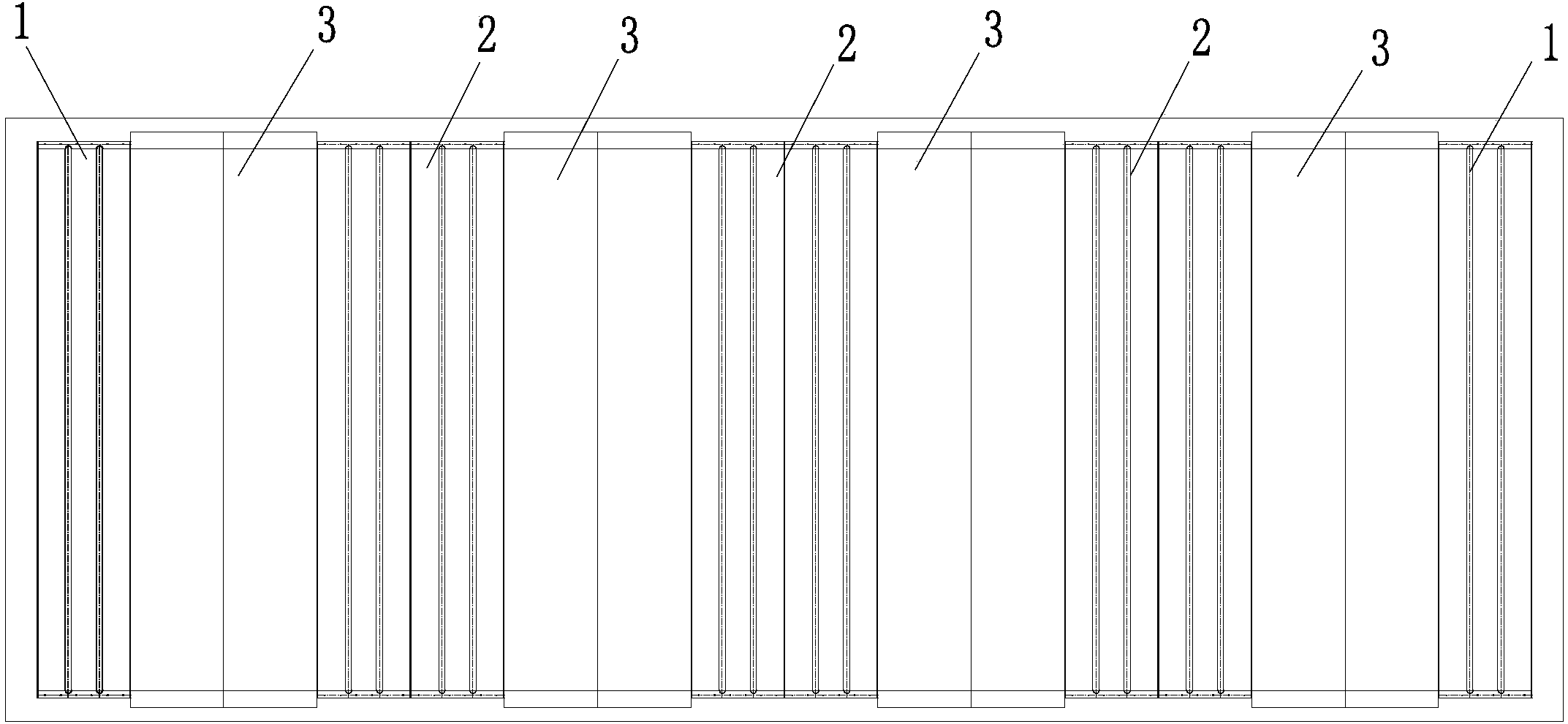

1.一种污水池大跨度拱形顶盖，其特征是，包括两个端边密闭拱盖(1)、N个固定密闭拱盖(2)以及N+1个移动密闭拱盖(3)，两个端边密闭拱盖(1)固定设置在污水池的两端，各个固定密闭拱盖(2)设置在两个端边密闭拱盖(1)之间的污水池上，相邻两个固定密闭拱盖(2)之间以及端边密闭拱盖(1)与移动密闭拱盖(3)之间分别设置移动密闭拱盖(3)，所述移动密闭拱盖(3)移动设置在污水池上，所述移动密闭拱盖(3)高度大于固定密闭拱盖(2)。
2.根据权利要求1所述的污水池大跨度拱形顶盖，其特征是，所述移动密闭拱盖(3)包括拱边以及位于拱边两侧的直边，所述移动密闭拱盖(3)的两条直边下方分别设置安装架(5)，所述安装架(5)上分别设置有滚轮;所述移动密闭拱盖(3)通过两侧滚轮在污水池上移动。
3.根据权利要求2所述的污水池大跨度拱形顶盖，其特征是，污水池两侧分别设置有导轨(4)，所述导轨(4)外侧设置有水槽挡板(6)，所述导轨(4)和水槽挡板(6)之间形成水封槽，所述水封槽内注入液体;
所述移动密闭拱盖(3)下方的滚轮设置在导轨(4)上，所述移动密闭拱盖(3)直边外侧向外形成密封竖边(31)，所述密封竖边(31)插入水封槽的液体内。
4.根据权利要求3所述的污水 池大跨度拱形顶盖，其特征是，所述导轨(4)外侧设置有侧挡板，所述安装架(5)外侧设置有侧勾板，所述侧勾板的勾边位于侧挡板下方。
5.根据权利要求1所述的污水池大跨度拱形顶盖，其特征是，所述固定密闭拱盖(2)两条直边经螺栓固定设置在池壁上，所述固定密闭拱盖(2)直边与池壁之间设置有密封条(7)。
说明书
污水池大跨度拱形顶盖
技术领域
本实用新型涉及一种污水池大跨度拱形顶盖。
背景技术
根据城镇污水处理厂所在地区的大气环境质量要求和大气污染物治理技术及设施条件，为保证污水厂厂界臭气排放最高允许浓度要求，所以对污水处理厂敞开的构筑物必须进行密闭加盖，确保污水厂厂界的臭气污染物排放最高允许浓度符合《城镇污水处理厂污染物排放标准》GB18918-2002规定的要求，当污水厂采用高空排放时，除满足厂界排放要求外，有组织排放源排放限值还应符合《恶臭污染物排放标准》GB14554-1993规定的要求。
为实现对污水调节池顶部的加盖，需要在污水池上设置有拱形盖，以往拱形盖的设计主要是采用铁板组装而成的一个整体，主体笨重，使用也不够灵活。
实用新型内容
本实用新型要解决的技术问题是：克服现有技术的不足，提供一种污水池大跨度拱形顶盖。
本实用新型解决其技术问题所采用的技术方案是：一种污水池大跨度拱形顶盖，包括两个端边密闭拱盖、N个固定密闭拱盖以及N+1个移动密闭拱盖，两个端边密闭拱盖固定设置在污水池的两端，各个固定密闭拱盖设置在两个端边密闭拱盖之间的污水池上，相邻两个固定密闭拱盖之间以及端边密闭拱盖与移动密闭拱盖之间分别设置移动密闭拱盖，所述移动密闭拱盖移动设置在污水池上，所述移动密闭拱盖高度大于固定密闭拱盖。
进一步的，所述移动密闭拱盖包括拱边以及位于拱边两侧的直边，所述移动密闭拱盖的两条直边下方分别设置安装架，所述安装架上分别设置有滚轮;所述移动密闭拱盖通过两侧滚轮在污水池上移动。
进一步的，污水池两侧分别设置有导轨，所述导轨外侧设置有水槽挡板，所述导轨和水槽挡板之间形成水封槽，所述水封槽内注入液体;
所述移动密闭拱盖下方的滚轮设置在导轨上，所述移动密闭拱盖直边外侧向外形成密封竖边，所述密封竖边插入水封槽的液体内。
进一步的，所述导轨外侧设置有侧挡板，所述安装架外侧设置有侧勾板，所述侧勾板的勾边位于侧挡板下方。
进一步的，所述固定密闭拱盖两条直边经螺栓固定设置在池壁上，所述固定密闭拱盖直边与池壁之间设置有密封条。
本实用新型的有益效果是：本实用新型提供一种污水池大跨度拱形顶盖，其采用固定设置的端边密闭拱盖、固定密闭拱盖以及活动设置的移动密闭拱盖，密闭拱盖为整体件，在组装拱形顶盖的时候非常方便，并且，通过移动密闭拱盖在池壁上移动，可以控制拱形顶盖上形成若干个可以开合的窗口，方便对污水池进行作业。
