申请日2018.03.14
公开(公告)日2018.11.06
IPC分类号C02F1/52; C02F1/24
摘要
本实用新型涉及污水处理设备技术领域，尤其涉及一种絮凝澄清污水处理设备，包括絮凝反应池和污泥沉淀池，所述絮凝反应池与进水管连接，污泥沉淀池与出水管连接，絮凝反应池与污泥沉淀池通过水流通道连通，所述絮凝反应池下部设置有曝气管、中部设置有搅拌叶片、上部设置有刮渣机，所述污泥沉淀池内设置有污泥清扫组件，所述污泥清扫组件包括导轨、沿导轨移动的竖直连杆以及安装于竖直连杆下端的纤维刷体，所述污泥沉淀池下端设置有污泥收集床，所述纤维刷体下端面与污泥收集床接触，污泥收集床与排泥管连通，该设备能够定时清扫沉淀池中的污泥，彻底杜绝污泥死角，且污泥沉降速率快，出水水质好。
权利要求书
1.一种絮凝澄清污水处理设备，其特征在于：包括絮凝反应池和污泥沉淀池，所述絮凝反应池上设置有进水管，污泥沉淀池上设置有出水管，絮凝反应池与污泥沉淀池通过水流通道连通， 所述絮凝反应池下部设置有曝气管、中部设置有搅拌叶片、上部设置有刮渣机，所述污泥沉淀池内设置有污泥清扫组件，所述污泥清扫组件包括导轨、沿导轨移动的竖直连杆以及安装于竖直连杆下端的纤维刷体，所述污泥沉淀池下端设置有污泥收集床，所述纤维刷体下端面与污泥收集床接触，污泥收集床与排泥管连通。
2.根据权利要求1所述的絮凝澄清污水处理设备，其特征在于：所述进水管设置于絮凝反应池的侧壁靠近上端的位置。
3.根据权利要求1所述的絮凝澄清污水处理设备，其特征在于：所述水流通道处、靠近絮凝沉淀池的一侧设置有筛网。
4.根据权利要求1所述的絮凝澄清污水 处理设备，其特征在于：所述水流通道处、靠近污泥沉淀池的一侧设置有稳流格栅。
5.根据权利要求1所述的絮凝澄清污水处理设备，其特征在于：所述出水管设置于污泥沉淀池的侧壁靠近上端的位置。
6.根据权利要求1所述的絮凝澄清污水处理设备，其特征在于：所述导轨呈四个角均倒角的矩形。
7.根据权利要求1所述的絮凝澄清污水处理设备，其特征在于：所述竖直连杆上端通过滑轮沿导轨移动，所述滑轮与电机轴传动连接。
8.根据权利要求1所述的絮凝澄清污水处理设备，其特征在于：所述污泥收集床呈漏斗状，所述纤维刷体通过斜杆安装于竖直连杆下端，所述斜杆与竖直连杆的夹角为20-50度。
说明书
絮凝澄清污水处理设备
技术领域
本实用新型涉及污水处理设备技术领域，尤其涉及一种絮凝澄清污水处理设备。
背景技术
在污水后处理系统中，絮凝池和沉淀池作为将泥水分离的装置，是污水处理过程中必不可少的基本处理单元。现在的污水处理装置在使用过程中，沉淀池中的污泥在沉淀池底部沉降，污泥通常依靠自身的重力，流动至沉淀池底部，继而被排泥管排出，所以在沉淀池中会存在很多死角，积累较多的污泥，影响沉淀池的沉淀体积，同时在一定程度上会影响污泥在污泥床自上而下流动，进而会堵塞排泥管，影响排泥速率;并且，在污水由絮凝池进入沉淀池中过程中，水流直接旋流进沉淀池中，会影响沉淀池的沉淀效率，导致污泥沉降速度慢，澄清后的上清液浑浊，甚至出现悬浮物等问题，对出水水质产生不利影响，并且占地面积大，许多中小型企业在处理污水时，受场地和成本的局限，不能购置合适的污水处理装置。
实用新型内容
本实用新型的目的在于克服当前的絮凝澄清污水处理设备，在沉淀池中易存在污泥死角、排泥管易堵塞，设备占地大、能耗高、污泥沉降速度慢的问题，而提供一种絮凝澄清污水处理设备，该絮凝澄清污水处理设备机构合理，能够定时清扫沉淀池中的污泥，彻底杜绝污泥死角，且污泥沉降速率快，出水水质好。

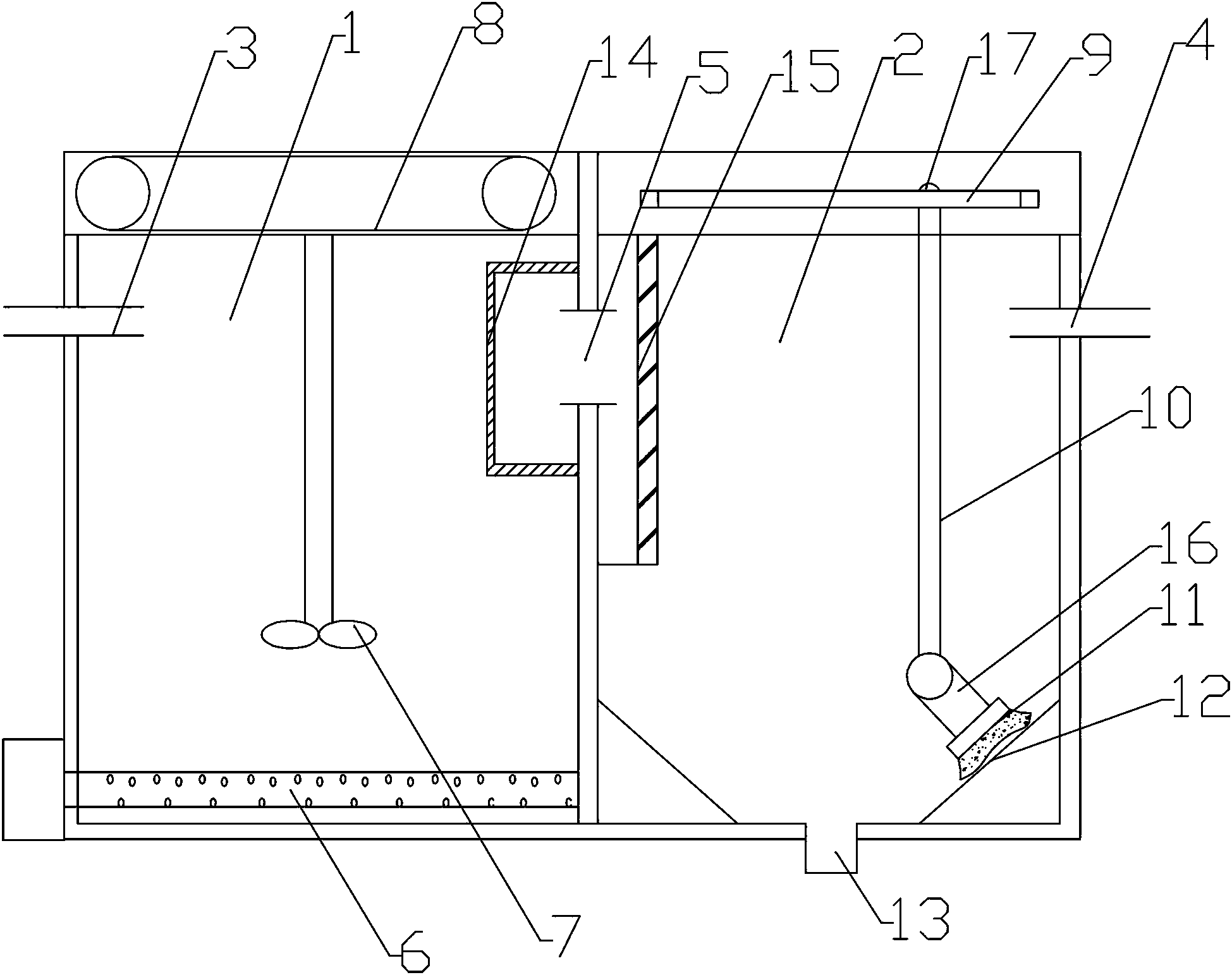

本实用新型是这样实现的：一种絮凝澄清污水处理设备，包括絮凝反应池和污泥沉淀池，所述絮凝反应池与进水管连接，污泥沉淀池与出水管连接，絮凝反应池与污泥沉淀池通过水流通道连通， 所述絮凝反应池下部设置有曝气管、中部设置有搅拌叶片、上部设置有刮渣机，所述污泥沉淀池内设置有污泥清扫组件，所述污泥清扫组件包括导轨、沿导轨移动的竖直连杆以及安装于竖直连杆下端的纤维刷体，所述污泥沉淀池下端设置有污泥收集床，所述纤维刷体下端面与污泥收集床接触，污泥收集床与排泥管连通。
优选的，所述进水管设置于絮凝反应池的侧壁靠近上端的位置。
优选的，所述水流通道处、靠近絮凝沉淀池的一侧设置有筛网。
优选的，所述水流通道处、靠近污泥沉淀池的一侧设置有稳流格栅。
优选的，所述出水管设置于污泥沉淀池的侧壁靠近上端的位置。
优选的，所述导轨呈四个角均倒角的矩形。
优选的，所述竖直连杆上端通过滑轮沿导轨移动，所述滑轮与电机轴传动连接。
优选的，所述污泥收集床呈漏斗状，所述纤维刷体通过斜杆安装于竖直连杆下端，所述斜杆与竖直连杆的夹角为20-50度。
本实用新型具有以下的优点：本实用新型的絮凝澄清污水处理设备结构合理，在沉淀池中安装纤维刷体，通过轮滚带动纤维刷体在导轨中移动，能够定时清扫沉淀池中的污泥，防止沉淀池中出现污泥死角，保证沉淀池的有效水处理体积;并且絮凝池与沉淀池的水流通道处分别增设有稳流格栅，稳流格栅能够减缓水流的冲击力，保证水流从絮凝池稳流进沉淀池中，最大程度上减少沉淀池中水的波动，保证污泥的沉淀速率，进而保证出水水质。
