申请日2018.03.26
公开(公告)日2018.06.19
IPC分类号B01D29/50; B01D29/94; B01D29/96
摘要
本发明公开了一种纺织印染用污水处理装置，包括污水池，所述污水池的表面开设有滑槽，滑槽的内壁滑动连接有滑块，滑块的表面固定连接有支撑框，支撑框的表面固定连接有第一过滤网，支撑框的表面固定连接有支撑杆，支撑杆的表面固定连接有第二过滤网。涉及纺织领域，该纺织印染用污水处理装置，通过设置有螺旋杆，当需要排出沉积物时，打开挡板，启动电机，电机带动转轴转动，转轴带动螺旋杆转动，螺旋杆将底部沉积物通过出口推出污水池，达到了便于排出沉积物和防止沉积物排出时堵塞出口的效果，从而有效的解决了一般的污水处理装置拆卸不太便利，拆卸更换时间较长，在一定程度上影响了工作效率的问题。
权利要求书

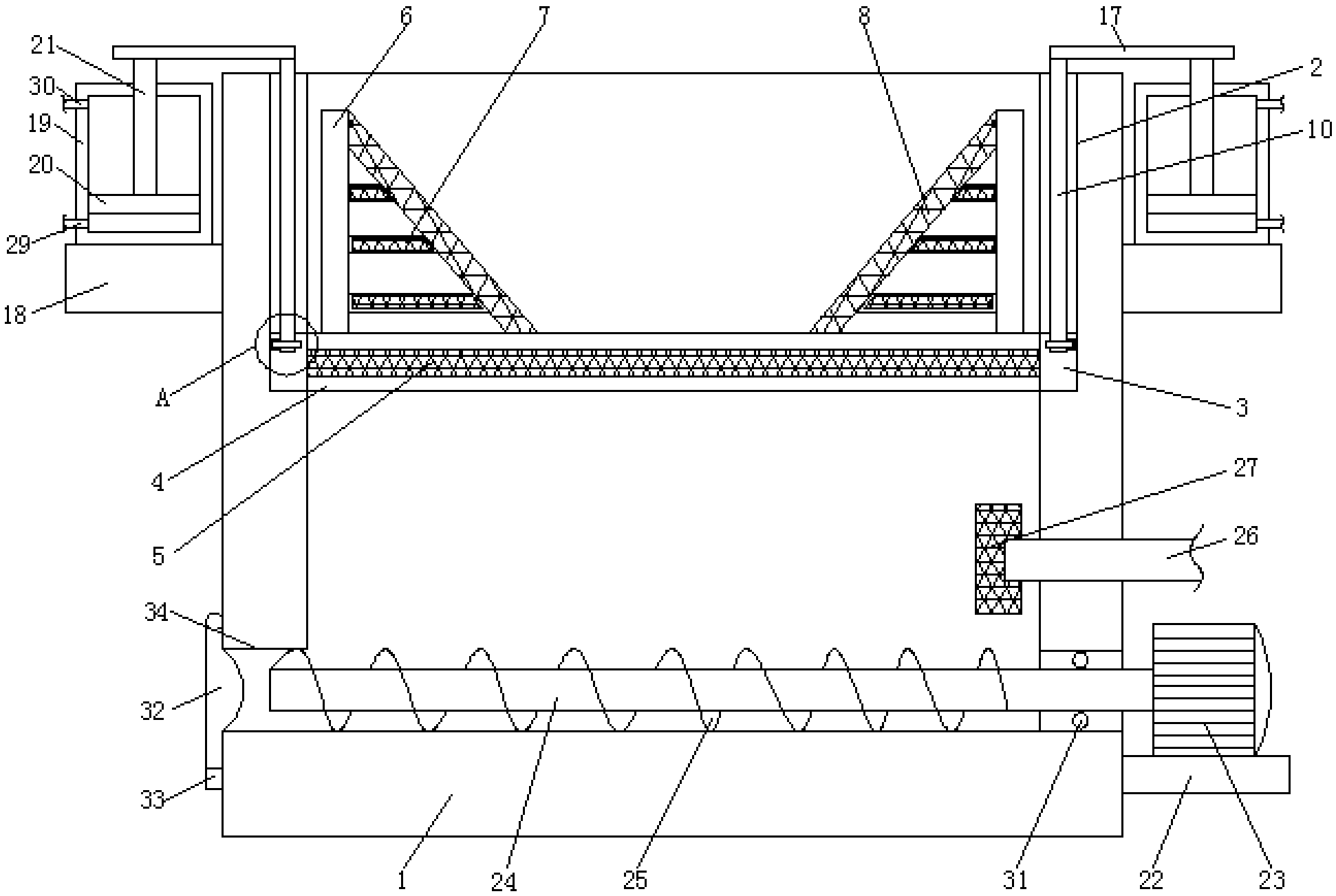

1.一种纺织印染用污水处理装置，包括污水池(1)，其特征在于：所述污水池(1)的表面开设有滑槽(2)，所述滑槽(2)的内壁滑动连接有滑块(3)，所述滑块(3)的表面固定连接有支撑框(4)，所述支撑框(4)的表面固定连接有第一过滤网(5)，所述支撑框(4)的表面固定连接有支撑杆(6)，所述支撑杆(6)的表面固定连接有第二过滤网(7)，所述支撑杆(6)的表面固定连接有第三过滤网(8)，所述第二过滤网(7)的表面与第三过滤网(8)的表面固定连接，所述滑块(3)的表面开设有第一连接槽(9)，所述第一连接槽(9)的内壁活动连接有升降杆(10)，所述滑块(3)的表面开设有第二连接槽(11)，所述第一连接槽(9)的内壁与第二连接槽(11)的内壁连通，所述第二连接槽(11)的内壁滑动连接有固定杆(12)，所述升降杆(10)的表面开设有固定孔(13)，所述固定杆(12)的表面与固定孔(13)的内壁活动连接，所述第二连接槽(11)的内壁开设有伸缩槽(14)，所述伸缩槽(14)的内壁固定连接有弹簧(15)，所述弹簧(15)的一端固定连接有限位块(16)，所述限位块(16)的表面与固定杆(12)的表面固定连接，所述升降杆(10)的表面固定连接有操作杆(17)，所述污水 池(1)的表面固定连接有支撑板(18)，所述支撑板(18)的表面固定连接有液压缸(19)，所述液压缸(19)的内壁滑动连接有液压塞(20)，所述液压塞(20)的表面固定连接有液压杆(21)，所述液压杆(21)的表面与操作杆(17)的表面固定连接，所述污水池(1)的表面固定连接有底座(22)，所述底座(22)的表面固定连接有电机(23)，所述电机(23)的输出轴通过联轴器固定连接有转轴(24)，所述转轴(24)的一端贯穿并延伸至污水池(1)的内部，所述转轴(24)的表面固定连接有螺旋杆(25)，所述污水池(1)的表面开设有出口(34)，所述污水池(1)的表面固定连接有排污管(26)，所述排污管(26)的表面固定连接有第四过滤网(27)。
2.根据权利要求1所述的一种纺织印染用污水处理装置，其特征在于：所述伸缩槽(14)的内壁固定连接有限位杆(28)，所述限位杆(28)的表面与弹簧(15)的内壁套接。
3.根据权利要求1所述的一种纺织印染用污水处理装置，其特征在于：所述液压缸(19)的表面固定连接有进油管(29)，所述液压缸(19)的表面固定连接有出油管(30)。
4.根据权利要求1所述的一种纺织印染用污水处理装置，其特征在于：所述污水池(1)的表面固定连接有轴承(31)，所述轴承(31)的内圈与转轴(24)的表面固定连接。
5.根据权利要求1所述的一种纺织印染用污水处理装置，其特征在于：所述第四过滤网(27)位于螺旋推杆的上方，所述第四过滤网(27)位于第一过滤网(5)的下方。
6.根据权利要求1所述的一种纺织印染用污水处理装置，其特征在于：所述污水池(1)的表面铰接有挡板(32)，所述挡板(32)的表面与出口(34)的内壁活动连接，所述挡板(32)的表面固定连接有扣锁(33)，所述挡板(32)的表面通过扣锁(33)与污水池(1)的表面固定连接。
说明书
一种纺织印染用污水处理装置
技术领域
本发明涉及纺织技术领域，具体为一种纺织印染用污水处理装置。
背景技术
纺织原意是取自纺纱与织布的总称，印染是对纺织物进行物理、化学处理过程的综合，例如在纺织物上增加花纹、图案，改变纺织物的颜色以及相关的前处理工艺等，通过使染料和纤维物之间发生物理或化学变化，将会使得纺织物具有一定色泽、光泽度，在纺织印染过程中会产生大量的污水，目前纺织厂的污水治理是环境治理工作中的一个重点，纺织印染污水中含有大量的有害物质，需要经过严格的处理后才能排放，在进入污水泵之前需要对污水进行简单的处理，将水中的漂浮物和沉淀的杂质过滤，如果不经过处理就进入泵体内部，容易造成水泵的损坏，目前污水处理装置过滤装置大多安装大多通过螺栓或是焊接的方式进行固定，使用时间长会影响污水过滤的效率，一般的污水处理装置拆卸不太便利，拆卸更换时间较长，在一定程度上影响了工作效率，所以需要一种纺织印染用污水处理装置。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种纺织印染用污水处理装置，解决了一般的污水处理装置拆卸不太便利，拆卸更换时间较长，在一定程度上影响了工作效率的问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种纺织印染用污水处理装置，包括污水池，所述污水池的表面开设有滑槽，所述滑槽的内壁滑动连接有滑块，所述滑块的表面固定连接有支撑框，所述支撑框的表面固定连接有第一过滤网，所述支撑框的表面固定连接有支撑杆，所述支撑杆的表面固定连接有第二过滤网，所述支撑杆的表面固定连接有第三过滤网，所述第二过滤网的表面与第三过滤网的表面固定连接，所述滑块的表面开设有第一连接槽，所述第一连接槽的内壁活动连接有升降杆，所述滑块的表面开设有第二连接槽，所述第一连接槽的内壁与第二连接槽的内壁连通，所述第二连接槽的内壁滑动连接有固定杆，所述升降杆的表面开设有固定孔，所述固定杆的表面与固定孔的内壁活动连接，所述第二连接槽的内壁开设有伸缩槽，所述伸缩槽的内壁固定连接有弹簧，所述弹簧的一端固定连接有限位块，所述限位块的表面与固定杆的表面固定连接，所述升降杆的表面固定连接有操作杆，所述污水池的表面固定连接有支撑板，所述支撑板的表面固定连接有液压缸，所述液压缸的内壁滑动连接有液压塞，所述液压塞的表面固定连接有液压杆，所述液压杆的表面与操作杆的表面固定连接，所述污水池的表面固定连接有底座，所述底座的表面固定连接有电机，所述电机的输出轴通过联轴器固定连接有转轴，所述转轴的一端贯穿并延伸至污水池的内部，所述转轴的表面固定连接有螺旋杆，所述污水池的表面开设有出口，所述污水池的表面固定连接有排污管，所述排污管的表面固定连接有第四过滤网。
优选的，所述伸缩槽的内壁固定连接有限位杆，所述限位杆的表面与弹簧的内壁套接。
优选的，所述液压缸的表面固定连接有进油管，所述液压缸的表面固定连接有出油管。
优选的，所述污水池的表面固定连接有轴承，所述轴承的内圈与转轴的表面固定连。
优选的，所述第四过滤网位于螺旋推杆的上方，所述第四过滤网位于第一过滤网的下方。
优选的，所述污水池的表面铰接有挡板，所述挡板的表面与出口的内壁活动连接，所述挡板的表面固定连接有扣锁，所述挡板的表面通过扣锁与污水池的表面固定连接。
(三)有益效果
本发明提供了一种纺织印染用污水处理装置，具备以下有益效果：
(1)、该纺织印染用污水处理装置，当需要更换过滤网时，通过进油管向液压缸注油，液压塞带动液压杆上升，液压杆带动操作杆上升，操作杆带动升降杆上升，升降杆拉动滑块在滑槽内壁滑动上升，滑块带动支撑框上升，支撑框带动第一过滤网上升，当滑块升到合适的高度，第二连接槽露出滑槽，拉动固定杆，固定杆与固定孔脱离，继续上升升降杆，升降杆完全脱离第一连接槽，将过滤网拆卸，达到了便于将过滤网拆卸更换的效果。
(2)、该纺织印染用污水处理装置，通过设置有螺旋杆，当需要排出沉积物时，打开挡板，启动电机，电机带动转轴转动，转轴带动螺旋杆转动，螺旋杆将底部沉积物通过出口推出污水池，达到了便于排出沉积物和防止沉积物排出时堵塞出口的效果，从而有效的解决了一般的污水处理装置拆卸不太便利，拆卸更换时间较长，在一定程度上影响了工作效率的问题。
