申请日2018.03.27
公开(公告)日2018.11.27
IPC分类号C02F9/04; C02F11/02
摘要
本实用新型公开了一种城市环保专用的生活污水过滤装置，包括过滤器、抽水泵、循环水管、沼气反应器、搅拌器、反应盒、过滤网，所述过滤器一端设置有进水管，所述过滤器下方设置有所述沼气反应器，所述沼气反应器上设置有排料板，所述排料板下方设置有生物发酵层，所述沼气反应器一端设置有沼气排放管，所述过滤器另外一端设置有排水管，所述排水管内设置有第二电磁阀，所述排水管上方设置有所述循环水管，所述循环水管内部设置有第一电磁阀。有益效果在于：本实用新型结构简单，采用双重过滤方式，将固体颗粒过滤生成沼气，过滤效果好，通过在过滤前和处理后的管路中设置水质传感器，可以清楚的查看过滤前后的水质状况，达到环保标准以后排放。
权利要求书
1.一种城市环保专用的生活污水过滤装置，其特征在于：包括过滤器、抽水泵、循环水管、沼气反应器、搅拌器、反应盒、过滤网，所述过滤器一端设置有进水管，所述过滤器下方设置有所述沼气反应器，所述沼气反应器上设置有排料板，所述排料板下方设置有生物发酵层，所述沼气反应器一端设置有沼气排放管，所述过滤器另外一端设置有排水管，所述排水管内设置有第二电磁阀，所述排水管上方设置有所述循环水管，所述循环水管内部设置有第一电磁阀，所述循环水管上设置有所述抽水泵，所述过滤器内设置有所述过滤网，所述过滤网一侧设置有所述搅拌器，所述搅拌器上设置有搅拌电机，所述搅拌电机上设置有搅拌桨，所述搅拌器下方设置有所述反应盒，所述反应盒一侧设置有第二水质传感器，所述第二水质传感器一侧设置有过滤排水网，所述过滤排水网一侧设置有第一水质传感器。
2.根据权利要求1所述的一种城市环保专用的生活污水过滤装置，其特征在于：所述过滤器与所述进水管通过焊接连接，所述沼气反应器与所述过滤器通过密封连接，所述排料板与所述过滤器嵌套连接，所述沼气反应器与所述沼气排放管通过焊接连接。
3.根据权利要求1所述的一种城市环保专用的生活污水 过滤装置，其特征在于：所述生物发酵层与所述沼气反应器嵌套连接，所述排水管与所述过滤器通过焊接连接，所述第二电磁阀与所述排水管通过螺纹密封连接。
4.根据权利要求1所述的一种城市环保专用的生活污水过滤装置，其特征在于：所述循环水管与所述过滤器通过螺纹密封连接，所述抽水泵与所述循环水管通过螺纹连接，所述第一电磁阀与所述循环水管通过螺纹密封连接。
5.根据权利要求1所述的一种城市环保专用的生活污水过滤装置，其特征在于：所述过滤网与所述过滤器通过螺钉固定连接，所述反应盒与所述过滤器通过螺钉固定连接，所述第二水质传感器与所述过滤器通过螺钉固定连接。
6.根据权利要求1所述的一种城市环保专用的生活污水过滤装置，其特征在于：所述搅拌器与所述过滤器通过螺钉固定连接，所述搅拌电机与所述过滤器通过螺钉固定连接，所述搅拌桨与所述搅拌电机嵌套连接。
7.根据权利要求1所述的一种城市环保专用的生活污水过滤装置，其特征在于：所述过滤排水网与所述过滤器通过螺钉固定连接，所述第一水质传感器与所述过滤器通过螺钉固定连接。
说明书
一种城市环保专用的生活污水过滤装置
技术领域
本实用新型涉及污水处理技术领域，特别是涉及一种城市环保专用的生活污水过滤装置。
背景技术
在我国，随着城市人口的增加和工农业生产的发展，污水排放量也日益增加，水体污染相当严重，而且几乎遍及全国各地，而现有的生活污水基本上都是通过城市污水管网输送至污水处理厂进行处理。
生活污水是水污染的主要来源之一，人们生活中的洗澡、洗菜、打扫卫生都会带来生活污水，净化行业中也出现了各式各样的处理生活污水的过滤装置，但都仅仅停留在如何设置更加高精度的过滤，而没有将过滤的效果通过直观的数字表现出来，让人们更加的放心使用过滤后的水，并且许多设备过滤污水中的固体垃圾无法处理。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种城市环保专用的生活污水过滤装置。
本实用新型通过以下技术方案来实现上述目的：

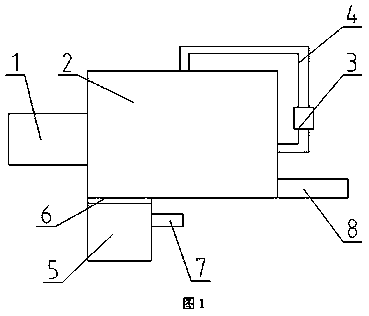

一种城市环保专用的生活污水过滤装置，包括过滤器、抽水泵、循环水管、沼气反应器、搅拌器、反应盒、过滤网，所述过滤器一端设置有进水管，所述过滤器下方设置有所述沼气反应器，所述沼气反应器上设置有排料板，所述排料板下方设置有生物发酵层，所述沼气反应器一端设置有沼气排放管，所述过滤器另外一端设置有排水管，所述排水管内设置有第二电磁阀，所述排水管上方设置有所述循环水管，所述循环水管内部设置有第一电磁阀，所述循环水管上设置有所述抽水泵，所述过滤器内设置有所述过滤网，所述过滤网一侧设置有所述搅拌器，所述搅拌器上设置有搅拌电机，所述搅拌电机上设置有搅拌桨，所述搅拌器下方设置有所述反应盒，所述反应盒一侧设置有第二水质传感器，所述第二水质传感器一侧设置有过滤排水网，所述过滤排水网一侧设置有第一水质传感器。
上述结构中，污水从所述进水管中进入到所述过滤器中，所述过滤网阻拦掉固体垃圾，被过滤后的水进入下一过滤环境，所述反应盒中的反应物质和试剂与污水进行反应，消除污水中的各种污染物质，所述搅拌器加快反应速率，所述第二水质传感器检测污水反应后的水质，达标后从所述过滤排水网中排出，所述第一水质传感器检测二次过滤后的水质，达到排放标准后，所述第二电磁阀打开，将水排出，若未达标，则所述第一电磁阀打开，所述抽水泵抽取污水，所述循环水管将水重新传输到二次过滤的地方再次进行过滤，直到达标，固体物质累积后，所述排料板打开，固体物料进入到所述沼气反应器中，所述生物发酵层对物料垃圾进行发酵处理，处理后的沼气从所述沼气排放管中排出。
为了进一步提高一种城市环保专用的生活污水过滤装置的使用功能，所述过滤器与所述进水管通过焊接连接，所述沼气反应器与所述过滤器通过密封连接，所述排料板与所述过滤器嵌套连接，所述沼气反应器与所述沼气排放管通过焊接连接。
为了进一步提高一种城市环保专用的生活污水过滤装置的使用功能，所述生物发酵层与所述沼气反应器嵌套连接，所述排水管与所述过滤器通过焊接连接，所述第二电磁阀与所述排水管通过螺纹密封连接。
为了进一步提高一种城市环保专用的生活污水过滤装置的使用功能，所述循环水管与所述过滤器通过螺纹密封连接，所述抽水泵与所述循环水管通过螺纹连接，所述第一电磁阀与所述循环水管通过螺纹密封连接。
为了进一步提高一种城市环保专用的生活污水过滤装置的使用功能，所述过滤网与所述过滤器通过螺钉固定连接，所述反应盒与所述过滤器通过螺钉固定连接，所述第二水质传感器与所述过滤器通过螺钉固定连接。
为了进一步提高一种城市环保专用的生活污水过滤装置的使用功能，所述搅拌器与所述过滤器通过螺钉固定连接，所述搅拌电机与所述过滤器通过螺钉固定连接，所述搅拌桨与所述搅拌电机嵌套连接。
为了进一步提高一种城市环保专用的生活污水过滤装置的使用功能，所述过滤排水网与所述过滤器通过螺钉固定连接，所述第一水质传感器与所述过滤器通过螺钉固定连接。
本实用新型的有益效果在于：本实用新型结构简单，采用双重过滤方式，将固体颗粒过滤生成沼气，过滤效果好，通过在过滤前和处理后的管路中设置水质传感器，可以清楚的查看过滤前后的水质状况，达到环保标准以后排放。
