申请日2018.02.01
公开(公告)日2018.10.26
IPC分类号C02F3/30
摘要
本实用新型提供一种厌氧好氧一体化水处理生物反应系统，包括箱体，箱体的内部固定安装有隔板，箱体内部的一侧开设有厌氧区，箱体内部的另一侧开设有好氧区，隔板外表面的两侧均固定安装有单向阀，箱体内腔的一侧固定安装有滤网，箱体一侧的进水口处固定安装有进水管，且箱体和隔板之间设置有密封板，密封板的顶部固定安装有盖板，箱体的右侧设置有水泵，水泵的一侧固定安装有连接管道，连接管道的一端延伸至好氧区的内部，水泵的另一侧固定安装有出水管。该厌氧好氧一体化水处理生物反应系统，通过设置箱体将好氧区和厌氧区一体化设计在一起，从而节省了反应器的占地面积，同时通过一体化设计减少了反应系统中的加工工序。
权利要求书

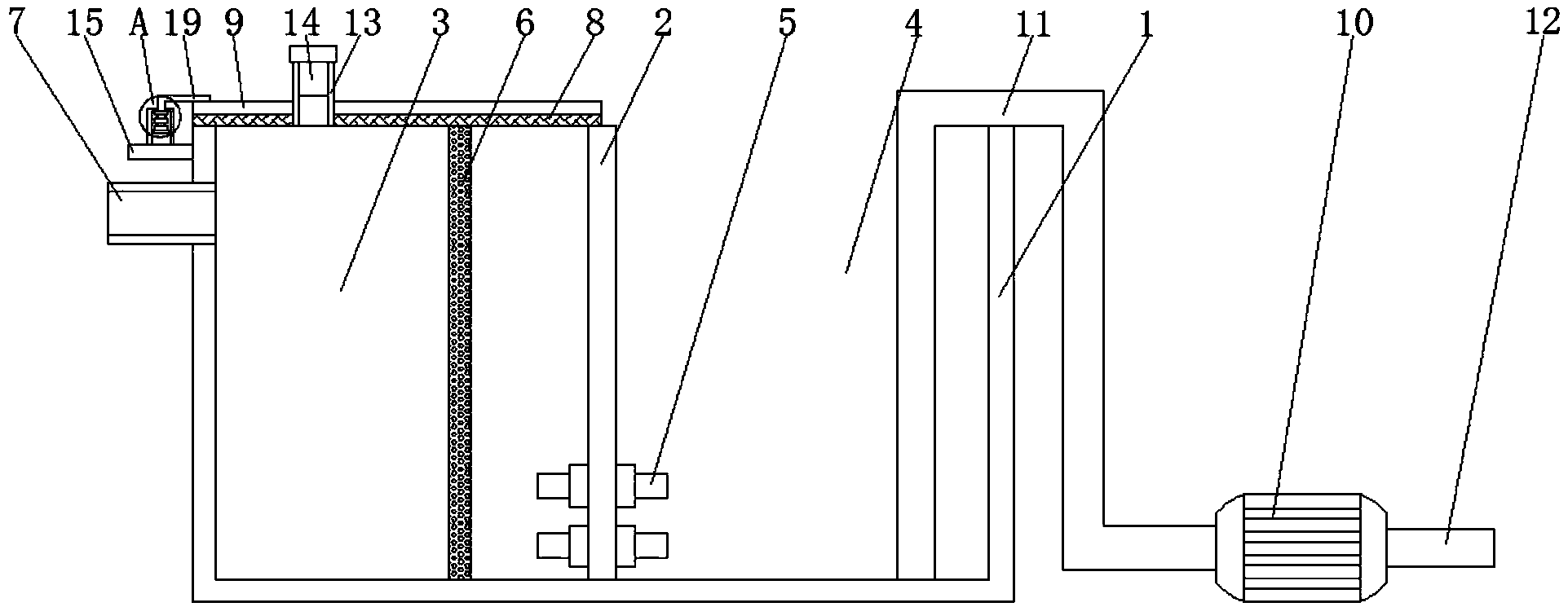

1.一种厌氧好氧一体化水处理生物反应系统，包括箱体(1)，其特征在于：所述箱体(1)的内部固定安装有隔板(2)，所述箱体(1)内部的一侧开设有厌氧区(3)，所述箱体(1)内部的另一侧开设有好氧区(4)，所述隔板(2)外表面的两侧均固定安装有单向阀(5)，所述单向阀(5)的两端分别延伸至厌氧区(3)和好氧区(4)的内部，所述箱体(1)内腔的一侧固定安装有滤网(6)，所述箱体(1)一侧的进水口处固定安装有进水管(7)，且箱体(1)和隔板(2)之间设置有密封板(8)，所述密封板(8)的顶部固定安装有盖板(9)，所述箱体(1)的右侧设置有水泵(10)，所述水泵(10)的一侧固定安装有连接管道(11)，所述连接管道(11)的一端延伸至好氧区(4)的内部，所述水泵(10)的另一侧固定安装有出水管(12)。
2.根据权利要求1所述的一种厌氧好氧一体化水处理生物反应系统，其特征在于：所述密封板(8)的底部与滤网(6)的顶部相接触，所述密封板(8)底部的两侧分别与箱体(1)和隔板(2)的顶部相接触。
3.根据权利要求1所述的一种厌氧好氧一体化水处理生物反应系统，其特征在于：所述盖板(9)顶部的一侧固定安装有进料管(13)，所述进料管(13)的一端贯穿密封板(8)且延伸至厌氧区(3)的内部。
4.根据权利要求3所述的一种厌氧好氧一体化水处理生物反应系统，其特征在于：所述进料管(13)的内部卡接有密封塞(14)，所述密封塞(14)的一侧延伸至进料管(13)的顶部。
5.根据权利要求1所述的一种厌氧好氧一体化水处理生物反应系统，其特征在于：所述箱体(1)外表面的另一侧焊接有连接板(15)，所述连接板(15)顶部的一侧焊接有固定管(16)，所述固定管(16)的内壁上固定安装有锁紧弹簧(17)。
6.根据权利要求5所述的一种厌氧好氧一体化水处理生物反应系统，其特征在于：所述锁紧弹簧(17)的一端固定连接有连接块(18)，所述连接块(18)的一侧焊接有锁紧杆(19)，所述锁紧杆(19)的一侧延伸至固定管(16)的顶部且与盖板(9)相接触。
说明书
一种厌氧好氧一体化水处理生物反应系统
技术领域
本实用新型涉及污水处理技术领域，具体为一种厌氧好氧一体化水处理生物反应系统。
背景技术
随着人们环保意识的提高，对于排放含有机物的废水的企业，都在增加环保设施，一般都需要通过厌氧和好氧两套生物反应器进行生化处理，目前两套反应器都是平面布局，存在占地面积大的缺陷，所以针对此问题需要对此进行改进。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种厌氧好氧一体化水处理生物反应系统，解决了上述背景技术中提出的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种厌氧好氧一体化水处理生物反应系统，包括箱体，所述箱体的内部固定安装有隔板，所述箱体内部的一侧开设有厌氧区，所述箱体内部的另一侧开设有好氧区，所述隔板外表面的两侧均固定安装有单向阀，所述单向阀的两端分别延伸至厌氧区和好氧区的内部，所述箱体内腔的一侧固定安装有滤网，所述箱体一侧的进水口处固定安装有进水管，且箱体和隔板之间设置有密封板，所述密封板的顶部固定安装有盖板，所述箱体的右侧设置有水泵，所述水泵的一侧固定安装有连接管道，所述连接管道的一端延伸至好氧区的内部，所述水泵的另一侧固定安装有出水管。
优选的，所述密封板的底部与滤网的顶部相接触，所述密封板底部的两侧分别与箱体和隔板的顶部相接触。
优选的，所述盖板顶部的一侧固定安装有进料管，所述进料管的一端贯穿密封板且延伸至厌氧区的内部。
优选的，所述进料管的内部卡接有密封塞，所述密封塞的一侧延伸至进料管的顶部。
优选的，所述箱体外表面的另一侧焊接有连接板，所述连接板顶部的一侧焊接有固定管，所述固定管的内壁上固定安装有锁紧弹簧。
优选的，所述锁紧弹簧的一端固定连接有连接块，所述连接块的一侧焊接有锁紧杆，所述锁紧杆的一侧延伸至固定管的顶部且与盖板相接触。
(三)有益效果
本实用新型提供了一种厌氧好氧一体化水处理生物反应系统。具备以下有益效果：
1、该厌氧好氧一体化水处理生物反应系统，通过设置箱体将好氧区和厌氧区一体化设计在一起，从而节省了反应器的占地面积，同时通过一体化设计减少了反应系统中的加工工序，不用先通过厌氧反应后在将其污水引入到好氧器的内部，可直接通过厌氧区反应后直接流入好氧区进行反应。
2、该厌氧好氧一体化水处理生物反应系统，通过设置单向阀从而防止了好氧区的水和空气流入到厌氧区的内部，进而为厌氧区的密封性能提供了保证，通过设置密封板和锁紧弹簧，从而使得盖板与箱体和隔板之间的密封性更好，同时通过设置锁紧弹簧和锁紧杆从而便于了将盖板拆卸下来，进而便于了后期对厌氧区内部的杂质和污泥进行清理，通过设置滚滤网从而防止了污泥堵塞单向阀。
