申请日2018.03.27
公开(公告)日2018.11.23
IPC分类号C02F1/00; B01F5/10; B01F15/00; B01F15/02
摘要
本实用新型公开了一种工业用污水处理搅拌装置，包括箱体，箱体顶部的左侧连通有第一加注管，箱体顶部的右侧固定连接有放置箱，放置箱顶部的右侧连通有第二加注管，箱体左侧的底部连通有出水管;箱体的顶部且位于放置箱的左侧固定连接有风机。本实用新型通过设置箱体，达到对污水盛放的效果，通过放置箱，达到放置化学物质的效果，通过风机，达到将化学物质吸出的效果，通过第一连接管和喷头，达到将化学物质喷入箱体内的效果，通过电机，达到带动第一齿轮旋转的效果，通过第一齿轮和第二齿轮，达到带动搅拌杆旋转的效果，通过搅拌杆，达到对污水和化学物质搅拌的效果，方便将化学物质加入到箱体内，保障了处理的效果。
权利要求书

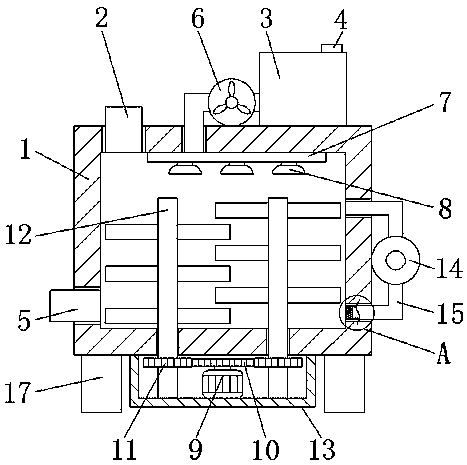

1.一种工业用污水处理搅拌装置，包括箱体(1)，其特征在于：所述箱体(1)顶部的左侧连通有第一加注管(2)，所述箱体(1)顶部的右侧固定连接有放置箱(3)，放置箱(3)顶部的右侧连通有第二加注管(4)，所述箱体(1)左侧的底部连通有出水管(5);
所述箱体(1)的顶部且位于放置箱(3)的左侧固定连接有风机(6)，所述风机(6)的进风口通过管道与放置箱(3)连通，所述箱体(1)内腔的顶部固定连接有第一连接管(7)，所述风机(6)的出风口通过管道与第一连接管(7)连通，所述第一连接管(7)的底部连通有喷头(8)，所述箱体(1)底部的轴心处设置有电机(9)，所述电机(9)的转轴固定连接有第一齿轮(10)，所述第一齿轮(10)的两侧均啮合连接有第二齿轮(11)，所述第二齿轮(11)的内部固定连接有搅拌杆(12)，所述搅拌杆(12)的顶部延伸至箱体(1)的内部。
2.根据权利要求1所述的一种工业用污水处理搅拌装置，其特征在于：所述电机(9)的表面套设有齿轮箱(13)，所述齿轮箱(13)的顶部与箱体(1)固定连接，所述电机(9)的底部与齿轮箱(13)的内壁固定连接，所述搅拌杆(12)的底部与齿轮箱(13)的内壁活动连接。
3.根据权利要求1所述的一种工业用污水处理搅拌装置，其特征在于：所述箱体(1)的右侧固定连接有水泵(14)，所述水泵(14)的进水口连通有第二连接管(15)，所述第二连接管(15)远离水泵(14)的一端与箱体(1)连通，所述第二连接管(15)的内部固定连接有过滤网(16)。
4.根据权利要求1所述的一种工业用污水 处理搅拌装置，其特征在于：所述箱体(1)底部的两侧均设置有支撑腿(17)，所述支撑腿(17)通过固定件与箱体(1)固定连接。
说明书
一种工业用污水处理搅拌装置
技术领域
本实用新型涉及工业污水处理技术领域，具体为一种工业用污水处理搅拌装置。
背景技术
工业废水包括生产废水和生产污水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物，随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全，为了便于对工业污水进行处理需要在工业污水内加入化学物质，而现有污水处理搅拌装置不方便将化学物质加入到搅拌装置内，从而影响处理的效果。
实用新型内容
本实用新型的目的在于提供一种工业用污水处理搅拌装置，具备方便将化学物质加入到搅拌装置内的优点，解决了不方便将化学物质加入到搅拌装置内的问题。
为实现上述目的，本实用新型提供如下技术方案：一种工业用污水处理搅拌装置，包括箱体，所述箱体顶部的左侧连通有第一加注管，所述箱体顶部的右侧固定连接有放置箱，放置箱顶部的右侧连通有第二加注管，所述箱体左侧的底部连通有出水管;
所述箱体的顶部且位于放置箱的左侧固定连接有风机，所述风机的进风口通过管道与放置箱连通，所述箱体内腔的顶部固定连接有第一连接管，所述风机的出风口通过管道与第一连接管连通，所述第一连接管的底部连通有喷头，所述箱体底部的轴心处设置有电机，所述电机的转轴固定连接有第一齿轮，所述第一齿轮的两侧均啮合连接有第二齿轮，所述第二齿轮的内部固定连接有搅拌杆，所述搅拌杆的顶部延伸至箱体的内部。
优选的，所述电机的表面套设有齿轮箱，所述齿轮箱的顶部与箱体固定连接，所述电机的底部与齿轮箱的内壁固定连接，所述搅拌杆的底部与齿轮箱的内壁活动连接。
优选的，所述箱体的右侧固定连接有水泵，所述水泵的进水口连通有第二连接管，所述第二连接管远离水泵的一端与箱体连通，所述第二连接管的内部固定连接有过滤网。
优选的，所述箱体底部的两侧均设置有支撑腿，所述支撑腿通过固定件与箱体固定连接。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置箱体，达到对污水盛放的效果，通过放置箱，达到放置化学物质的效果，通过风机，达到将化学物质吸出的效果，通过第一连接管和喷头，达到将化学物质喷入箱体内的效果，通过电机，达到带动第一齿轮旋转的效果，通过第一齿轮和第二齿轮，达到带动搅拌杆旋转的效果，通过搅拌杆，达到对污水和化学物质搅拌的效果，方便将化学物质加入到箱体内，保障了处理的效果。
2、本实用新型通过支撑腿，达到对箱体支撑的效果，通过齿轮箱，达到对电机和搅拌杆支撑的效果，同时也达到对电机保护的效果，避免出现损坏的状况，通过水泵和第二连接管，达到使箱体内水循环的效果，同时也增加了搅拌的效果，通过过滤网，达到对杂质过滤的效果，避免出现杂质堵塞第二连接管的效果，通过第二加注管，方便将化学物质加入到放置箱内，避免出现污水无法处理的状况。
