申请日2018.03.27
公开(公告)日2018.12.18
IPC分类号B01D29/03; B01D35/30
摘要
本实用新型提供了一种生活污水处理用滤水设备，包括桶体，所述桶体底部均布有三个支撑块，其中一个所述支撑块内侧开设有出水孔，出水孔与桶体内侧相连通;所述桶体内底部固定连接有密封圈，密封圈上方盖合有密封底板，密封底板上方左右对称固定连接有纵向连杆，纵向连杆顶部固定连接有水平滤板，水平滤板，水平滤板上方开设有若干滤孔，滤孔内部固定连接有滤网。与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，使用方便，在使用时能够有效的将生活污水进行过滤，滤出其中较大的杂物，进而可以再利用滤出的污水，避免水资源的浪费，值得推广。
权利要求书

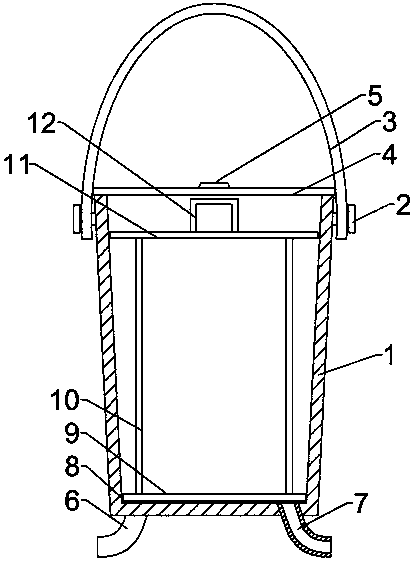

1.一种生活污水处理用滤水设备，包括桶体(1)，其特征在于，所述桶体(1)底部均布有三个支撑块(6)，其中一个所述支撑块(6)内侧开设有出水孔(7)，出水孔(7)与桶体(1)内侧相连通;所述桶体(1)内底部固定连接有密封圈(8)，密封圈(8)上方盖合有密封底板(9)，密封底板(9)上方左右对称固定连接有纵向连杆(10)，纵向连杆(10)顶部固定连接有水平滤板(11)，水平滤板(11)上方开设有若干滤孔(13)，滤孔(13)内部固定连接有滤网(14)。
2.根据权利要求1所述的一种生活污水处理用滤水设备，其特征在于，所述桶体(1)上方左右两侧对称固定连接有限位杆(2)，限位杆(2)外侧转动连接有第一把手(3)。
3.根据权利要求1所述的一种生活污水处理用滤水设备，其特征在于，所述桶体(1)顶部盖合有端盖(4)，端盖(4)中部固定连接有提那块(5)，提那块(5)与端盖(4)采用一次性成型工艺。
4.根据权利要求1所述的一种生活污水处理用滤水设备，其特征在于，所述水平滤板(11)上方固定连接有握柄(12)。
5.根据权利要求1所述的一种生活污水处理用滤水设备，其特征在于，所述水平滤板(11)、滤孔(13)与滤网(14)采用一次性成型制成。
说明书
一种生活污水处理用滤水设备
技术领域
本实用新型涉及一种生活污水 处理设备，具体是一种生活污水处理用滤水设备。
背景技术
生活污水是居民日常生活中排出的废水，主要来源于居住建筑和公共建筑，如住宅、机关、学校、医院、商店、公共场所及工业企业卫生间等。生活污水所含的污染物主要是有机物(如蛋白质、碳水化合物、脂肪、尿素、氨氮等)和大量病原微生物(如寄生虫卵和肠道传染病毒等)。存在于生活污水中的有机物极不稳定，容易腐化而产生恶臭。细菌和病原体以生活污水中有机物为营养而大量繁殖，可导致传染病蔓延流行。因此，生活污水排放前必须进行处理。
家庭中产生的污水主要都是菜叶以及一些污染程度较小的杂物，直接排走显然造成了浪费。为此本领域技术人员提出了一种生活污水处理用滤水设备，以解决上述背景中提出的问题。
实用新型内容
本实用新型的目的在于提供一种生活污水处理用滤水设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种生活污水处理用滤水设备，包括桶体，所述桶体底部均布有三个支撑块，其中一个所述支撑块内侧开设有出水孔，出水孔与桶体内侧相连通;所述桶体内底部固定连接有密封圈，密封圈上方盖合有密封底板，密封底板上方左右对称固定连接有纵向连杆，纵向连杆顶部固定连接有水平滤板，水平滤板，水平滤板上方开设有若干滤孔，滤孔内部固定连接有滤网。
作为本实用新型进一步的方案：所述桶体上方左右两侧对称固定连接有限位杆，限位杆外侧转动连接有第一把手。
作为本实用新型再进一步的方案：所述桶体顶部盖合有端盖，端盖中部固定连接有提那块，提那块与端盖采用一次性成型工艺。
作为本实用新型再进一步的方案：所述水平滤板上方固定连接有握柄。
作为本实用新型再进一步的方案：所述水平滤板、滤孔与滤网采用一次性成型制成。
与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，使用方便，在使用时能够有效的将生活污水进行过滤，滤出其中较大的杂物，进而可以再利用滤出的污水，避免水资源的浪费，值得推广。
