申请日2018.03.27
公开(公告)日2018.11.27
IPC分类号C02F3/28
摘要
本实用新型涉及一种高效厌氧消化处理废水设备，包括设备本体，所述设备本体内设有厌氧反应器、与厌氧反应器相连通的布水系统、设于厌氧反应器上方的分离装置、以及设于分离装置顶端的气体收集装置，所述分离装置中设有三相分离器且其侧壁上设有排水口，所述分离装置分别与布水系统和气体收集装置相连通，所述厌氧反应器侧壁上设有进水口和排泥口且其内部填充有活性污泥，所述布水系统设于厌氧反应器与分离装置之间，所述布水系统包括布水主管、设于布水主管上的数个布水支管和清洗装置，所述布水主管为“S”形。本实用新型结构简单，采用上流式多端结构，厌氧消化的效率更高，大大节约了废水的水力停留时间。
权利要求书

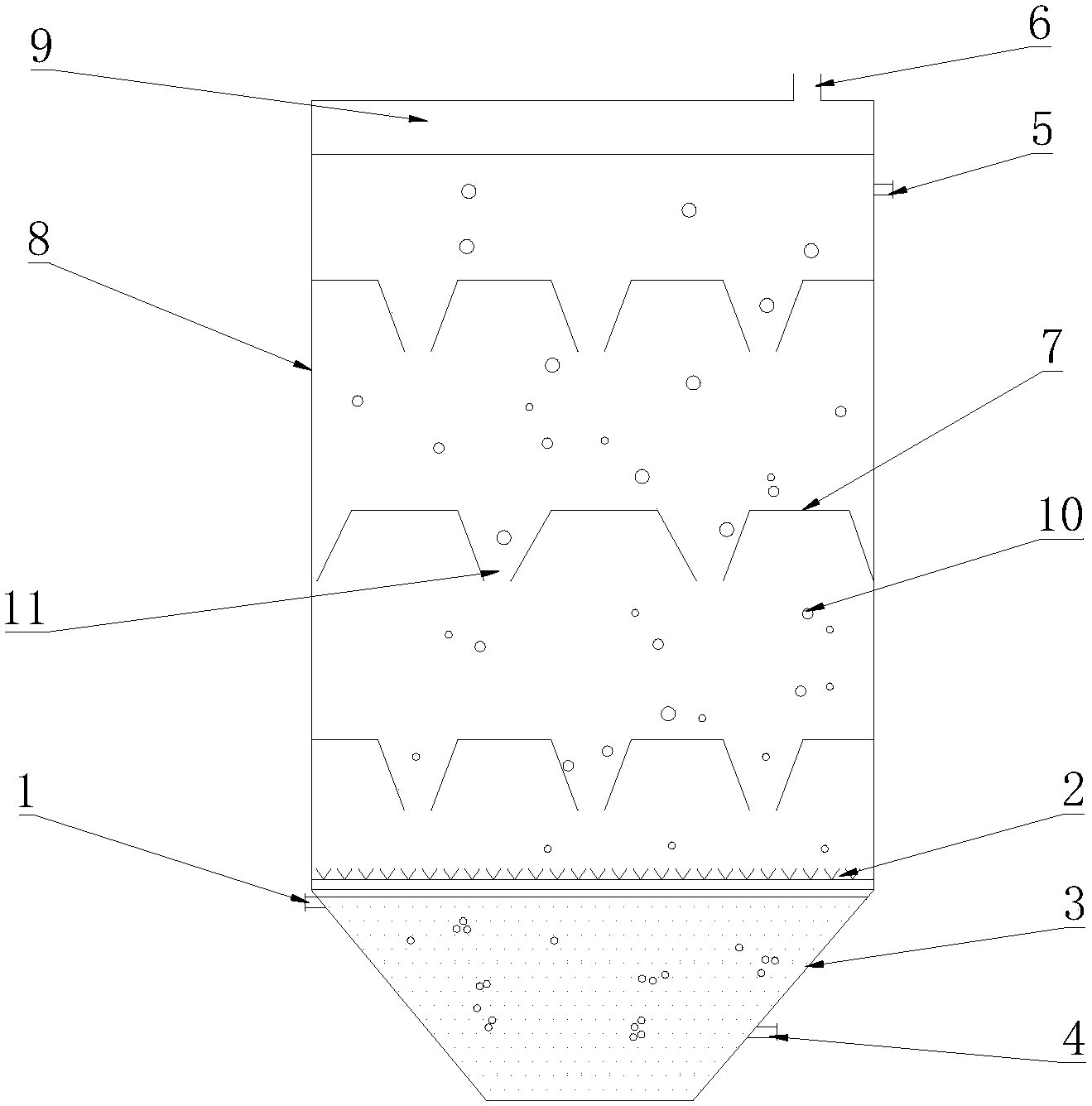

1.一种高效厌氧消化处理废水设备，其特征在于：包括设备本体，所述设备本体内设有厌氧反应器(3)、与厌氧反应器(3)相连通的布水系统(2)、设于厌氧反应器(3)上方的分离装置(8)、以及设于分离装置(8)顶端的气体收集装置(9)，所述分离装置(8)中设有三相分离器(7)且其侧壁上设有排水口(5)，所述分离装置(8)分别与布水系统(2)和气体收集装置(9)相连通，所述厌氧反应器(3)侧壁上设有进水口(1)和排泥口(4)且其内部填充有活性污泥，所述布水系统(2)设于厌氧反应器(3)与分离装置(8)之间，所述布水系统(2)包括布水主管、设于布水主管上的数个布水支管和清洗装置，所述布水主管为“S”形，所述布水支管上设有连接清洗装置的接口，所述布水支管包括朝布水主管下方设置的数个进水管道和朝布水主管上方均匀设置的数个出水管道，所述进水管道与厌氧反应器(3)相连且其连接处设有过滤装置，所述出水管道与分离装置(8)相通。
2.根据权利要求1所述一种高效厌氧消化处理废水设备，其特征在于：所述三相分离器(7)包括数个集气罩，所述集气罩从上至下依次设于分离装置(8)内，所述集气罩相邻两层之间相互错位设置，且相邻的集气罩之间形成回流缝(11)，可供废水向上流动，所述集气罩设为圆台形，所述圆台的上底面半径小于下底面半径，所述集气罩顶部通过导管与气体收集装置(9)连接，废水从进水口(1)流入厌氧反应器(3)并与活性污泥接触，废水中的有机物参与厌氧反应生成沼气，反应后的废水和产生的沼气通过布水系统(2)向上流入分离装置(8)，沼气上升进入集气罩进而通过导管进入气体收集装置(9)，废水中的固体物质由于重力和流体动力通过回流缝(11)向下沉降，液态废水通过排水口(5)排出，从而实现三相分离。
3.根据权利要求1所述一种高效厌氧消化处理废水 设备，其特征在于：所述气体收集装置(9)顶端设有排气口(6)。
4.根据权利要求1所述一种高效厌氧消化处理废水设备，其特征在于：所述清洗装置与布水支管的连接处设有阀门，所述清洗装置内盛有弱碱性清洗液。
5.根据权利要求1所述一种高效厌氧消化处理废水设备，其特征在于：所述厌氧反应器(3)为倒锥形。
说明书
一种高效厌氧消化处理废水设备
技术领域
本实用新型涉及废水处理技术领域，具体说是一种高效厌氧消化处理废水设备。
背景技术
目前，对废水的排放普遍存在外排水量大、污染程度严重，处理不彻底等问题，因此，对废水的处理排放十分重要。废水的厌氧生物处理即为在厌氧的状态下，废水中的有机物被厌氧细菌分解、代谢、消化，使得废水中的有机物含量大量减少，同时产生沼气的一种高效的废水处理方式。目前，现行的厌氧消化处理废水设备存在着如下缺陷：厌氧消化速率低，废水停留时间长，厌氧出水中含有大量的厌氧污泥，布水装置由于生成水垢而堵塞等。因此，针对现有技术中的厌氧消化处理废水设备有必要进行改进。
实用新型内容
针对上述问题，本实用新型提供一种高效厌氧消化处理废水设备。
本实用新型解决上述技术问题所采用的技术方案为：一种高效厌氧消化处理废水设备，包括设备本体，所述设备本体内设有厌氧反应器、与厌氧反应器相连通的布水系统、设于厌氧反应器上方的分离装置、以及设于分离装置顶端的气体收集装置，所述分离装置中设有三相分离器且其侧壁上设有排水口，所述分离装置分别与布水系统和气体收集装置相连通，所述厌氧反应器侧壁上设有进水口和排泥口且其内部填充有活性污泥，所述布水系统设于厌氧反应器与分离装置之间，所述布水系统包括布水主管、设于布水主管上的数个布水支管和清洗装置，所述布水主管为“S”形，所述布水支管上设有连接清洗装置的接口，所述布水支管包括朝布水主管下方设置的数个进水管道和朝布水主管上方均匀设置的数个出水管道，所述进水管道与厌氧反应器相连且其连接处设有过滤装置，所述出水管道与分离装置相通。
作为优选，所述三相分离器包括数个集气罩，所述集气罩从上至下依次设于分离装置内，所述集气罩相邻两层之间相互错位设置，且相邻的集气罩之间形成回流缝，可供废水向上流动，所述集气罩设为圆台形，所述圆台的上底面半径小于下底面半径，所述集气罩顶部通过导管与气体收集装置连接，废水从进水口流入厌氧反应器并与活性污泥接触，废水中的有机物参与厌氧反应生成沼气，反应后的废水和产生的沼气通过布水系统向上流入分离装置，沼气上升进入集气罩进而通过导管进入气体收集装置，废水中的固体物质由于重力和流体动力通过回流缝向下沉降，液态废水通过排水口排出，从而实现三相分离。
作为优选，所述气体收集装置顶端设有排气口。
作为优选，所述清洗装置与布水支管的连接处设有阀门，所述清洗装置内盛有弱碱性清洗液。
作为优选，所述厌氧反应器为倒锥形。
与现有技术相比，本实用新型具有的有益效果为：本实用新型利用产生的气压和水压，可以防止浮渣产生;利用产生的沼气上升和废水下降时的流体流动，实现无动力均匀搅拌，比一般厌氧消化设备更节约生产成本，厌氧消化的效率更高，大大节约了废水的水力停留时间;所述布水系统设于厌氧反应器与分离装置之间，可以节约设备空间，使结构简单，易于操作;通过在布水主管上均匀设置出水管道可以增加配水的均匀性，实现均匀布水;所述集气罩设为圆台形，能增加沼气容量，便于收集沼气;设置清洗装置可以对布水支管进行清洗，防止布水支管由于生成水垢而堵塞。
