申请日2018.04.28
公开(公告)日2018.12.11
IPC分类号E02F5/28; E02F7/02; C02F11/12
摘要
本实用新型涉及河道污泥处理技术领域，且公开了一种河道污泥清除装置，包括机体，所述机体的一侧固定安装有离心电机，所述离心电机的输出轴贯穿机体并延伸至机体的内部且固定安装有胶辊，所述离心电机的输出轴与机体的一侧活动套接，所述机体的内部固定安装有搅拌桶，所述搅拌桶的内壁与胶辊的外表面相接触。该河道污泥清除装置，通过驱动电机驱动，使固定齿轮和活动齿轮旋转，配合传送转轴，带动传送带运行，使污泥排料管产出的污泥通过传动带传出，再利用活动转轴对传送带上的污泥进行挤压，使污泥结块减少体积，便于运输，而分隔板使污泥受到挤压时，避免污泥向后移动，达到传送和压缩污泥的作用。
权利要求书

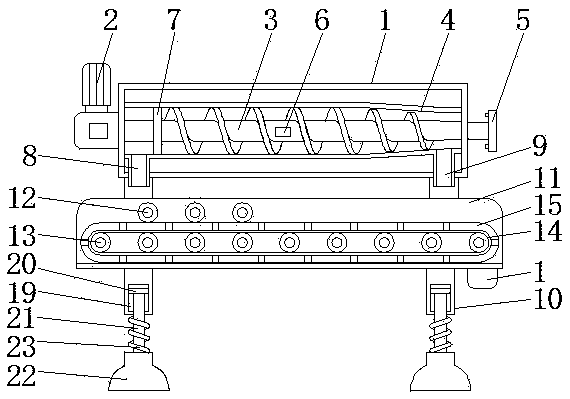

1.一种河道污泥清除装置，包括机体(1)，其特征在于：所述机体(1)的一侧固定安装有离心电机(2)，所述离心电机(2)的输出轴贯穿机体(1)并延伸至机体(1)的内部且固定安装有胶辊(3)，所述离心电机(2)的输出轴与机体(1)的一侧活动套接，所述机体(1)的内部固定安装有搅拌桶(4)，所述搅拌桶(4)的内壁与胶辊(3)的外表面相接触，所述胶辊(3)的一端贯穿机体(1)并延伸至机体(1)的外侧且固定套接有连接件(5)，所述胶辊(3)的外表面开设有进水孔(6)，所述搅拌桶(4)的内部固定安装有过滤网(7)，所述过滤网(7)的中部与胶辊(3)的外表面活动套接，所述搅拌桶(4)的底部位于过滤网(7)的一端固定安装有排水管(8)，所述排水管(8)贯穿机体(1)并延伸至机体(1)底部的外侧，所述搅拌桶(4)的底部远离过滤网(7)的一端固定安装有污泥排料管(9)，所述污泥排料管(9)贯穿机体(1)并延伸至机体(1)底部的外侧，所述机体(1)底部的四角均固定安装有支撑腿(10)。
2.根据权利要求1所述的一种河道污泥清除装置，其特征在于：所述支撑腿(10)的内侧固定安装有传送板(11)，所述传送板(11)的两侧活动套接有活动转轴(12)，所述活动转轴(12)的数量为三个。
3.根据权利要求2所述的一种河道污泥清除装置，其特征在于：所述传送板(11)的两侧位于活动转轴(12)的下方活动套接有传送转轴(13)，所述传送转轴(13)的数量为九个，九个所述传送转轴(13)的外表面活动套接有传送带(14)，所述传送带(14)上固定安装有分隔板(15)。
4.根据权利要求3所述的一种河道污泥清除装置，其特征在于：所述传送转轴(13)的一端贯穿传送板(11)并延伸至传送板(11)的外侧且固定套接有固定齿轮(16)，所述传送转轴(13)的外表面与传送板(11)的一侧活动套接，所述固定齿轮(16)的外沿啮合有活动齿轮(17)，所述活动齿轮(17)的中部固定套接有驱动电机(18)，所述驱动电机(18)的顶部与传送板(11)的底部固定安装。
5.根据权利要求1所述的一种河道污泥清除装置，其特征在于：所述支撑腿(10)的内部开设有固定腔(19)，所述固定腔(19)的内部活动套接有限位块(20)，所述限位块(20)的底部固定安装有固定杆(21)，所述固定杆(21)的底端贯穿固定腔(19)并延伸至固定腔(19)的外侧且固定安装有定位腿(22)，所述固定杆(21)的外表面与支撑腿(10)的内部活动套接。
6.根据权利要求5所述的一种河道污泥清除装置，其特征在于：所述固定杆(21)的外表面活动套装有固定弹簧(23)，所述固定弹簧(23)的底部与定位腿(22)的顶部活动连接，所述定位腿(22)的顶部通过固定弹簧(23)与支撑腿(10)的底部传动连接。
说明书
一种河道污泥清除装置
技术领域
本实用新型涉及河道污泥处理技术领域，具体为一种河道污泥清除装置。
背景技术
目前河道污染较为严重，而污泥是污水处理的必然产物，其含有较高的水分，为了降低污泥对环境的污染，污泥在废弃前常经过脱水处理，目前常见的污泥脱水机有板框式污泥脱水机、带式污泥脱水机及叠螺式污泥脱水机，其中，板框式污泥脱水机和带式污泥脱水机均存在易堵塞的缺陷，叠螺式污泥脱水机在应用时不易堵塞，因此，其更受到人们的青睐。
污泥脱水机是一种连续运行的污泥处理设备，因出泥含水率较低工作运行稳定、具有耗能小、控制管理相对简单、维修方便等特点，受到大众喜爱，但是现有的污泥脱水机有许多的不足之处，如污泥排料口需要定时处理，否则排出的淤泥将会堵塞污泥排料口，而且污泥脱水机用于清理河道，必定放置于河道边上，而河道边凹凸起伏，污泥脱水机难以稳定，导致出现安全隐患。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种河道污泥清除装置，具备淤泥传送和稳定等优点，解决了污泥排料口需要定时处理，否则排出的淤泥将会堵塞污泥排料口，而且污泥脱水机用于清理河道，必定放置于河道边上，而河道边凹凸起伏，污泥脱水机难以稳定，导致出现安全隐患的问题。
(二)技术方案
为实现上述淤泥传送和稳定目的，本实用新型提供如下技术方案：一种河道污泥清除装置，包括机体，所述机体的一侧固定安装有离心电机，所述离心电机的输出轴贯穿机体并延伸至机体的内部且固定安装有胶辊，所述离心电机的输出轴与机体的一侧活动套接，所述机体的内部固定安装有搅拌桶，所述搅拌桶的内壁与胶辊的外表面相接触，所述胶辊的一端贯穿机体并延伸至机体的外侧且固定套接有连接件，所述胶辊的外表面开设有进水孔，所述搅拌桶的内部固定安装有过滤网，所述过滤网的中部与胶辊的外表面活动套接，所述搅拌桶的底部位于过滤网的一端固定安装有排水管，所述排水管贯穿机体并延伸至机体底部的外侧，所述搅拌桶的底部远离过滤网的一端固定安装有污泥排料管，所述污泥排料管贯穿机体并延伸至机体底部的外侧，所述机体底部的四角均固定安装有支撑腿。
优选的，所述支撑腿的内侧固定安装有传送板，所述传送板的两侧活动套接有活动转轴，所述活动转轴的数量为三个。
优选的，所述传送板的两侧位于活动转轴的下方活动套接有传送转轴，所述传送转轴的数量为九个，九个所述传送转轴的外表面活动套接有传送带，所述传送带上固定安装有分隔板。
优选的，所述传送转轴的一端贯穿传送板并延伸至传送板的外侧且固定套接有固定齿轮，所述传送转轴的外表面与传送板的一侧活动套接，所述固定齿轮的外沿啮合有活动齿轮，所述活动齿轮的中部固定套接有驱动电机，所述驱动电机的顶部与传送板的底部固定安装。
优选的，所述支撑腿的内部开设有固定腔，所述固定腔的内部活动套接有限位块，所述限位块的底部固定安装有固定杆，所述固定杆的底端贯穿固定腔并延伸至固定腔的外侧且固定安装有定位腿，所述固定杆的外表面与支撑腿的内部活动套接。
优选的，所述固定杆的外表面活动套装有固定弹簧，所述固定弹簧的底部与定位腿的顶部活动连接，所述定位腿的顶部通过固定弹簧与支撑腿的底部传动连接。
(三)有益效果
与现有技术相比，本实用新型提供了一种河道污泥清除装置，具备以下有益效果：
1、该河道污泥清除装置，通过驱动电机驱动，使固定齿轮和活动齿轮旋转，配合传送转轴，带动传送带运行，使污泥排料管产出的污泥通过传动带传出，再利用活动转轴对传送带上的污泥进行挤压，使污泥结块减少体积，便于运输，而分隔板使污泥受到挤压时，避免污泥向后移动，达到传送和压缩污泥的作用。
2、该河道污泥清除装置，通过固定腔，使固定杆便于伸缩，从而调节支撑腿的高度，而限位板作用于限位杆，防止限位杆脱离固定腔，在配合固定弹簧，使定位腿与支撑腿的间距可调控，使四个支撑腿更加稳定，达到稳定本体的作用。
