申请日2018.02.05
公开(公告)日2018.10.12
IPC分类号C02F3/08; B01D53/04; A61L9/20
摘要
本实用新型涉及一种节能型生物转盘污水处理装置，包括污水池，所述污水池顶部设有密封盖，所述污水池内腔设有中心轴，且所述中心轴两端均通过轴承与污水池活动连接，所述中心轴外侧套设有转盘，所述转盘外侧设有固定板，且所述固定板表面为凹凸结构，所述固定板外侧设有生物膜，所述污水池两端对称设有出水口，所述污水池左侧设有污水泵，所述污水泵的进水端通过管道连接有污水管与循环水管，所述循环水管一端与出水口连接，所述污水管与循环水管上均设有电磁阀，所述密封盖内腔左端设有射流器，所述射流器一端通过管道分别连接有风机与污水泵，结构简单、设计合理，能够实现通过生物膜法对污水进行处理，达到排放的标准。
权利要求书

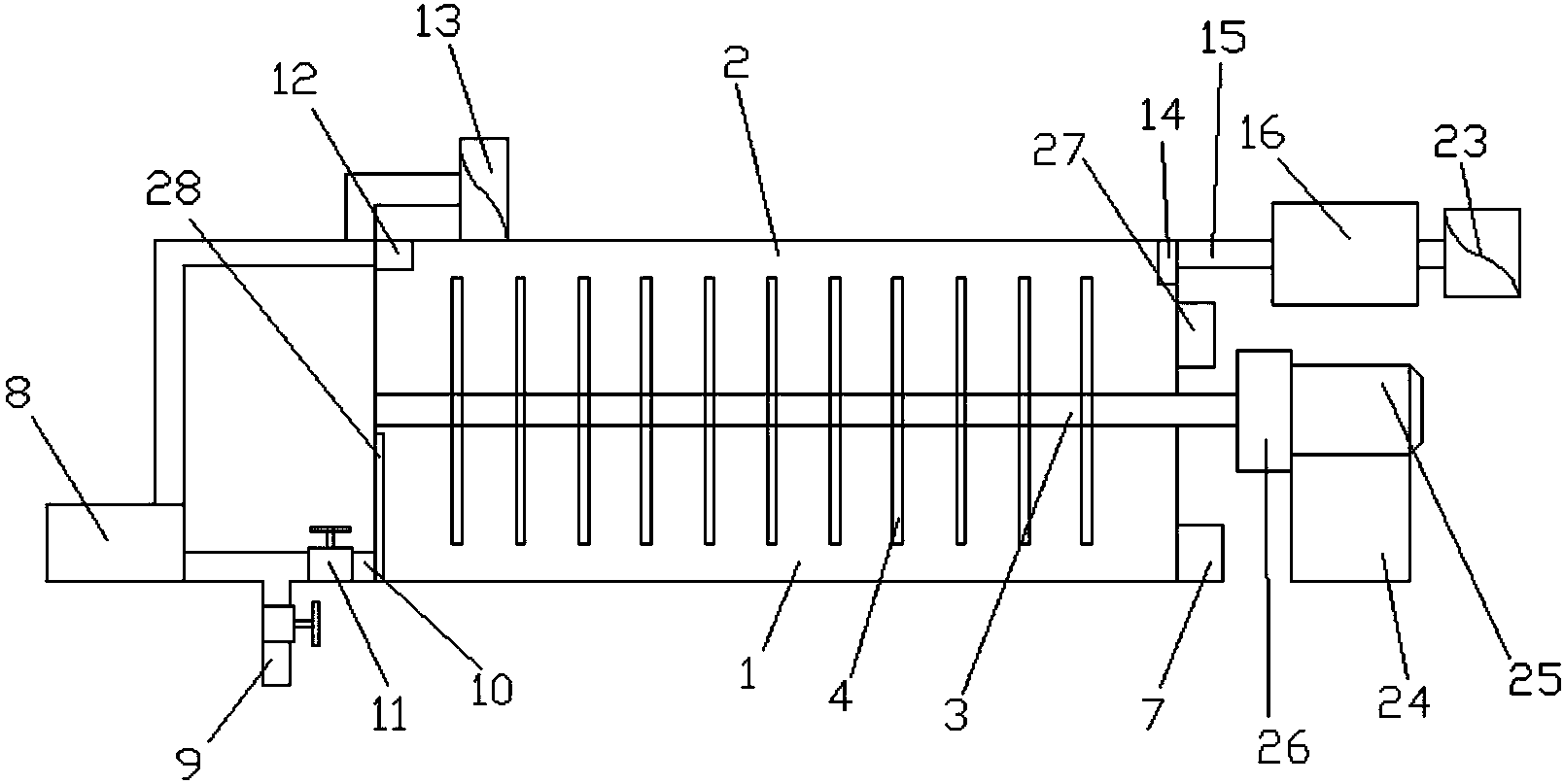

1.一种节能型生物转盘污水处理装置，包括污水池(1)，其特征在于，所述污水池(1)顶部设有密封盖(2)，所述污水池(1)内腔设有中心轴(3)，且所述中心轴(3)两端均通过轴承与污水池(1)活动连接，所述中心轴(3)外侧套设有转盘(4)，所述转盘(4)外侧设有固定板(5)，且所述固定板(5)表面为凹凸结构，所述固定板(5)外侧设有生物膜(6)，所述污水池(1)两端对称设有出水口(7)，所述污水池(1)左侧设有污水泵(8)，所述污水泵(8)的进水端通过管道连接有污水管(9)与循环水管(10)，所述循环水管(10)一端与出水口(7)连接，所述污水管(9)与循环水管(10)上均设有电磁阀(11)，所述密封盖(2)内腔左端设有射流器(12)，所述射流器(12)一端通过管道分别连接有风机(13)与污水泵(8)，且所述风机(13)固定于密封盖(2)顶部，所述密封盖(2)内腔右端设有拦截网(14)，所述拦截网(14)一侧设有排气管(15)，且所述排气管(15)贯穿密封盖(2)连接有净化装置(16)，所述净化装置(16)内腔由左至右分别设有过滤仓(17)与灭菌仓(18)，所述过滤仓(17)内腔设有沸石分子筛(19)与活性炭过滤网(20)，所述灭菌仓(18)内腔设有灭菌管(21)，所述灭菌管(21)上方设有紫外线灭菌灯组(22)，且所述紫外线灭菌灯组(22)固定于灭菌仓(18)顶部，所述净化装置(16)右端通过管道连接有排风机(23)，所述污水池(1)右侧设有固定座(24)，所述固定座(24)顶部设有旋转电机(25)，所述旋转电机(25)通过转轴连接有减速机(26)，且所述减速机(26)也通过转轴与中心轴(3)固定连接，所述密封盖(2)右端设有控制器(27)，所述污水池(1)内壁设有液位传感器(28)，所述液位传感器(28)电性连接控制器(27)，所述控制器(27)电性连接电磁阀(11)、污水泵(8)、风机(13)、排风机(23)与旋转电机(25)，所述污水泵(8)、电磁阀(11)、风机(13)、排风机(23)、旋转电机(25)、控制器(27)与液位传感器(28)均通过电线与外部电源连接。
2.根据权利要求1所述一种节能型生物转盘污水处理装置，其特征在于：相邻所述转盘(4)之间的距离相同。
3.根据权利要求1所述一种节能型生物转盘污水处理装置，其特征在于：所述密封盖(2)内腔截面为半圆形，且半径大于转盘(4)半径。
4.根据权利要求1所述一种节能型生物转盘污水处理装置，其特征在于：所述射流器(12)设于转盘(4)侧上方，且所述射流器(12)的喷射方向为水平向右。
5.根据权利要求1所述一种节能型生物转盘污水处理装置，其特征在于：所述液位传感器(28)为浮球式液位传感器。
6.根据权利要求1所述一种节能型生物转盘污水处理装置，其特征在于：所述污水泵(8)型号为WQD，所述风机(13)型号为CZ-TD，所述旋转电机(25)型号为YE2。
说明书
一种节能型生物转盘污水处理装置
技术领域
本实用新型涉及一种节能型生物转盘污水处理装置，属于污水处理技术领域。
背景技术
目前，我国水体污染情况十分严重，特别是在农村地区，由于其生活污水来源分散、配套设施及处理工艺落后、以及环保意识缺乏，污水几乎未经过任何处理直接排到河流、湖泊中，导致自然生态环境遭到破坏、人民饮水安全受到威胁，生物转盘污水处理装置是由反应槽和部分浸没于反应槽内污水中的转盘盘片组成的生物处理构筑物，其工作原理是转盘盘片表面上生长的微生物膜反复地接触槽中污水和空气中的氧，使污水获得净化，传统的生物转盘污水处理装置的转盘盘片由电机驱动旋转，需要减速箱等部件，结构相对复杂，日常管理维护比较麻烦，而且污水在与微生物膜接触过程中难以与空气充分接触，使污水中的溶解氧含量不足，导致污水处理效果不够理想，同时生物膜在比较平的转盘上有脱落的问题，因此，需要进一步改进。
实用新型内容
本实用新型要解决的技术问题克服现有的缺陷，提供一种节能型生物转盘污水处理装置，结构简单，设计合理，能够实现通过生物膜法对污水进行处理，达到排放的标准，由于设有固定板，且所述固定板便面为凹凸结构，可以增加生物膜的面积，从而增加污水净化的效率，同时能够防止生物膜脱落，由于设有污水泵，可以将污水池中的污水进行循环，使污水与空气接触，为生物膜提供足够的氧气，由于设有射流器，可以将污水与空气充分接触，增加污水的含氧量，提高生物膜对污水处理的效率，由于设有沸石分子筛与活性炭过滤网，可以对排出的气体进行吸附过滤，避免排出的气体中有臭味，不仅影响环境，而且影响人体健康，由于设有紫外线消毒灯组，可以对排出的气体进行消毒，杀灭气体中的有害细菌等，保证环境的安全，可以有效解决背景技术中的问题。
为了解决上述技术问题，本实用新型提供了如下的技术方案：
一种节能型生物转盘污水处理装置，包括污水池，所述污水池顶部设有密封盖，所述污水池内腔设有中心轴，且所述中心轴两端均通过轴承与污水池活动连接，所述中心轴外侧套设有转盘，所述转盘外侧设有固定板，且所述固定板表面为凹凸结构，所述固定板外侧设有生物膜，所述污水池两端对称设有出水口，所述污水池左侧设有污水泵，所述污水泵的进水端通过管道连接有污水管与循环水管，所述循环水管一端与出水口连接，所述污水管与循环水管上均设有电磁阀，所述密封盖内腔左端设有射流器，所述射流器一端通过管道分别连接有风机与污水泵，且所述风机固定于密封盖顶部，所述密封盖内腔右端设有拦截网，所述拦截网一侧设有排气管，且所述排气管贯穿密封盖连接有净化装置，所述净化装置内腔由左至右分别设有过滤仓与灭菌仓，所述过滤仓内腔设有沸石分子筛与活性炭过滤网，所述灭菌仓内腔设有灭菌管，所述灭菌管上方设有紫外线灭菌灯组，且所述紫外线灭菌灯组固定于灭菌仓顶部，所述净化装置右端通过管道连接有排风机，所述污水池右侧设有固定座，所述固定座顶部设有旋转电机，所述旋转电机通过转轴连接有减速机，且所述减速机也通过转轴与中心轴固定连接，所述密封盖右端设有控制器，所述污水池内壁设有液位传感器，所述液位传感器电性连接控制器，所述控制器电性连接电磁阀、污水泵、风机、排风机与旋转电机，所述污水泵、电磁阀、风机、排风机、旋转电机、控制器与液位传感器均通过电线与外部电源连接。
进一步而言，相邻所述转盘之间的距离相同。
进一步而言，所述密封盖内腔截面为半圆形，且半径大于转盘半径。
进一步而言，所述射流器设于转盘侧上方，且所述射流器的喷射方向为水平向右。
进一步而言，所述液位传感器为浮球式液位传感器。
进一步而言，所述污水泵型号为WQD，所述风机型号为CZ-TD，所述旋转电机型号为YE2。
本实用新型有益效果：本实用新型所涉及的一种节能型生物转盘污水处理装置，结构简单，设计合理，能够实现通过生物膜法对污水进行处理，达到排放的标准，由于设有固定板，且所述固定板便面为凹凸结构，可以增加生物膜的面积，从而增加污水净化的效率，同时能够防止生物膜脱落，由于设有污水泵，可以将污水池中的污水进行循环，使污水与空气接触，为生物膜提供足够的氧气，由于设有射流器，可以将污水与空气充分接触，增加污水的含氧量，提高生物膜对污水处理的效率，由于设有沸石分子筛与活性炭过滤网，可以对排出的气体进行吸附过滤，避免排出的气体中有臭味，不仅影响环境，而且影响人体健康，由于设有紫外线消毒灯组，可以对排出的气体进行消毒，杀灭气体中的有害细菌等，保证环境的安全。
