申请日2018.02.05
公开(公告)日2018.10.12
IPC分类号C02F1/467; C02F1/78; C02F1/50; C02F1/461
摘要
本实用新型公开了一种自发电自来水去污杀菌水处理装置，包括微型自来水管道式发电机，该微型自来水管道式发电机接到家庭自来水管上，水流带动微型自来水管道式发电机发电;水管的输出端接水处理腔，水处理腔内安装有杀菌组件，杀菌组件通过高压发生器输出端的高压线输入高压电。本实用新型采用涂覆硅胶的针状阳极和圆筒形阴极的介质阻挡放电方式，结构简单，放电效率高;同时用气泵将空气充入水中，增加水中的氧气量，在放电过程中能产生更多的臭氧和等离子体;通过本实用新型的装置的水，含有大量具有强氧化性的自由基粒子和过氧化氢分子，可以用于家庭洗涤纺织品，沐浴，清洗果蔬和餐具等，最大限度避免使用化学清洁剂，减小家庭污水排放。
权利要求书
1.一种自发电自来水去污杀菌水处理装置，其特征在于：包括微型自来水管道式发电机，该微型自来水管道式发电机接到家庭自来水管上，水流带动微型自来水管道式发电机发电;
水管的输出端接水处理腔，水处理腔内安装有杀菌组件，杀菌组件通过高压发生器输出端的高压线输入高压电，高压发生器安装于控制电路板上，控制电路板安装于水处理腔的外部;
水处理腔的外部还安装一充气组件，充气组件对水处理腔注入空气，充气组件将空气充入至水处理腔中产生大量的细小空气泡;
微型自来水管道式发电机产生三相交流电，经控制电路板调整出稳定的直流电压，给充气组件和控制电路板提供电力。
2.如权利要求1所述的自发电自来水去污杀菌水处理装置，其特征在于：所述杀菌组件包括第一放电极以及第二放电极，第一放电极以及第二放电极在水中放电并与气泡中的氧气发生反应，气泡中的氧气被高能电子激发成臭氧和等离子体，直接与水生成各种强氧化性的氢氧自由基粒子。
3.如权利要求1所述的自发电自来水去污杀菌水处理装置，其特征在于：所述高压发生器通过第一接线端子和第二接线端子连接到第一放电极以及第二放电极。
4.如权利要求2所述的自发电自来水去污杀菌水处理装置，其特征在于：所述第一放电极为圆筒形结构，包围住第二放电极，第二放电极为针状电极，所述第一放电极为圆筒型阴极，第二放电极为涂覆硅胶的针状阳极。
5.如权利要求4所述的自发电自来水去污杀菌水处理装置，其特征在于：所述第二放电极采用铜丝，第一放电极采用耐氧化的不锈钢材料，第二放电极设置于水处理腔的内部，第一放电极设置于水处理腔的输出端。

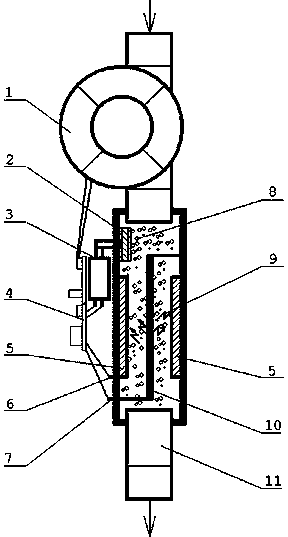

6.如权利要求1所述的自发电自来水去污杀菌水处理装置，其特征在于：所述充气组件包括充气泵(3)和微孔爆气盘(2)，充气泵安装于外部，微孔爆气盘设置于水处理腔的内部，充气泵(3)和微孔爆气盘(2)连接，将空气泵入水处理腔中的水中，在水中形成大量的细小气泡(8)，充气泵(3)通过微型自来水管道式发电机供电。
说明书
一种自发电自来水去污杀菌水处理装置
技术领域
本实用新型涉及水处理领域，具体涉及一种自发电自来水去污杀菌水处理装置。
背景技术
家庭自来水，虽然供水厂已进行初步消毒杀菌处理，但经过较长管路的输送和滞留，进入家庭中，仍然会存在和滋生细菌，一般不能直接饮用，也不能直接食用自来水清洗过的食物。目前对家庭自来水的消毒杀菌处理，主要有高温烧水，臭氧杀菌，氯气杀菌等，近年来也有采用复杂的过滤系统装置的。高温烧水不仅需要耗掉大量能源，也不能马上用于沐浴和清洗蔬菜水果和食物;臭氧杀菌过的水尽管可以用来直接沐浴和清洗果蔬和食物，但人吸入过量的臭氧会严重损害人和动物的呼吸道。随着电子科技的发展，现在有用等离子体处理自来水，但设备复杂，成本高昂，体积和成本都不适用于家庭安装，一般制造成大型设备用在污水处理行业。
等离子体技术在水处理领域的运用，是运用等离子体的高能量(高温，带电子的高能级离子等)，激发水中氧原子和氢原子成自由基离子(.OH,OH.等)，或在高压放电过程中聚合成臭氧分子，臭氧分子与水形成过氧化氢(H2O2)，这些自由基离子和过氧化氢可以有效去污脱色和灭活细菌。而这些具有强氧化性的产物在水中只能存在10-20分钟，也就是说，使用过的水并不再继续存在或极少存在强氧化离子，只会产生二氧化碳和水排除。
尽管等离子体具有非常高的能量，越来越引起水处理业界的重视，但在水中很难产生等离子体，在空气中产生的等离子体，又很难引入水中发生效果。
实用新型内容
本实用新型所要解决的技术问题是提供一种小型的、不用外加电源、不附加任何过滤装置及添加化学和物理降解物，可供家庭简便安装使用的自来水去污杀菌装置，直接接到家庭自来水管上，自来水通过本实用新型的装置，生成去污脱色和灭活细菌的水;
可以用于家庭洗涤纺织品，沐浴，清洗果蔬和餐具等，最大限度避免使用化学清洁剂，减少家庭污水排放。
本实用新型是通过以下技术方案来实现的：一种自发电自来水去污杀菌水处理装置，包括微型自来水管道式发电机，该微型自来水管道式发电机接到家庭自来水管上，水流带动微型自来水管道式发电机发电;
水管的输出端接水处理腔，水处理腔内安装有杀菌组件，杀菌组件通过高压发生器输出端的高压线输入高压电，高压发生器安装于控制电路板上，控制电路板安装于水处理腔的外部;
水处理腔的外部还安装一充气组件，充气组件对水处理腔注入空气，充气组件将空气充入至水处理腔中产生大量的细小空气泡;
微型自来水管道式发电机产生三相交流电，经控制电路板调整出稳定的直流电压，给充气组件和控制电路板提供电力。
作为优选的技术方案，所述杀菌组件包括第一放电极以及第二放电极，第一放电极以及第二放电极在水中放电并与气泡中的氧气发生反应，气泡中的氧气被高能电子激发成臭氧，直接与水生成各种强氧化性的氢氧自由基粒子。
作为优选的技术方案，所述高压发生器通过第一接线端子和第二接线端子连接到第一放电极以及第二放电极。
作为优选的技术方案，所述第一放电极为圆筒形结构，包围住第二放电极，第二放电极为针状电极，所述第一放电极为圆筒型阴极，第二放电极为涂覆硅胶的针状阳极。
作为优选的技术方案，所述第二放电极采用铜丝，第一放电极采用耐氧化的不锈钢材料，第二放电极设置于水处理腔的内部，第一放电极设置于水处理腔的输出端。
作为优选的技术方案，所述充气组件包括充气泵和微孔爆气盘，充气泵安装于外部，微孔爆气盘设置于水处理腔的内部，充气泵和微孔爆气盘连接，将空气泵入水处理腔中的水中，在水中形成大量的细小气泡，充气泵通过微型自来水管道式发电机供电。
本实用新型的有益效果是：本实用新型直接连接到家用自来水管，不需要外部供电，采用高压脉冲放电方式，直接在水中激发氢氧原子产生氧化能力极强的臭氧和自由基，达到去污和杀菌的目的;
本实用新型的装置，采用涂覆硅胶的针状阳极和圆筒形阴极的介质阻挡放电方式，结构简单，放电效率高;同时用气泵将空气充入水中，增加水中的氧气量，在放电过程中能产生更多的臭氧和等离子体;
通过本实用新型的装置的水，含有大量具有强氧化性的自由基粒子和过氧化氢分子，可以用于家庭洗涤纺织品，沐浴，清洗果蔬和餐具等，最大限度避免使用化学清洁剂，减小家庭污水排放。
