申请日2018.02.05
公开(公告)日2018.10.02
IPC分类号H02B1/56; H02B1/48
摘要
本实用新型一种水处理电解用大容量可靠性直流电源，包含有电源箱体(1)，电源箱体(1)内纵向设置的保护纵隔板(1.1)将电源箱体(1)分隔为左腔室和右腔室，且右腔室内横向设置的横隔板一(1.2)和横隔板二(1.3)将右腔室分隔为上腔室、中腔室和下腔室;所述电源箱体(1)的背板上安装的三组风机组件(2)分别与左腔室、上腔室和中腔室相连通，所述左腔室内安装有变压器(101)，所述上腔室内安装有整流滤波电路(102)，所述中腔室内设置有蓄电池(103)。本实用新型一种水处理电解用大容量可靠性直流电源，其架构简单、使用方便、散热效果好且具有持续供电能力，保证了其供电可靠性。
权利要求书
1.一种水处理电解用大容量可靠性直流电源，其特征在于：所述电源包含有电源箱体(1)，所述电源箱体(1)的顶部安装有进线端子(3)，所述电源箱体(1)的背板上设置有出线端子(4)，所述电源箱体(1)内纵向设置的保护纵隔板(1.1)将电源箱体(1)分隔为左腔室和右腔室，且右腔室内横向设置的横隔板一(1.2)和横隔板二(1.3)将右腔室分隔为上腔室、中腔室和下腔室;所述电源箱体(1)的背板上安装有三组风机组件(2)，三组风机组件(2)分别与左腔室、上腔室和中腔室相连通，上述出线端子(4)穿接在下腔室的箱壁上，所述左腔室内安装有变压器(101)，所述进线端子(3)经导线连接至变压器(101)的初级线圈，所述上腔室内安装有整流滤波电路(102)，变压器(101)的次级线圈经穿过纵隔板(1.1)的导线连接至整流滤波电路(102)的输入端，所述中腔室内设置有蓄电池(103)，所述整流滤波电路(102)的输出端经穿过横隔板一(1.2)的导线连接至蓄电池(103)，所述蓄电池(103)经穿过横隔板二(1.3)的导线连接至出线端子(4)。
2.如权利要求1所述一种水处理电解用大容量可靠性直流电源，其特征在于：所述蓄电池(103)设置有多组，多组蓄电池(103)相互并联设置。
3.如权利要求1所述一种水处理电解用大容量可靠性直流电源，其特征在于：所述整流滤波电路(102)基于IGBT构成。

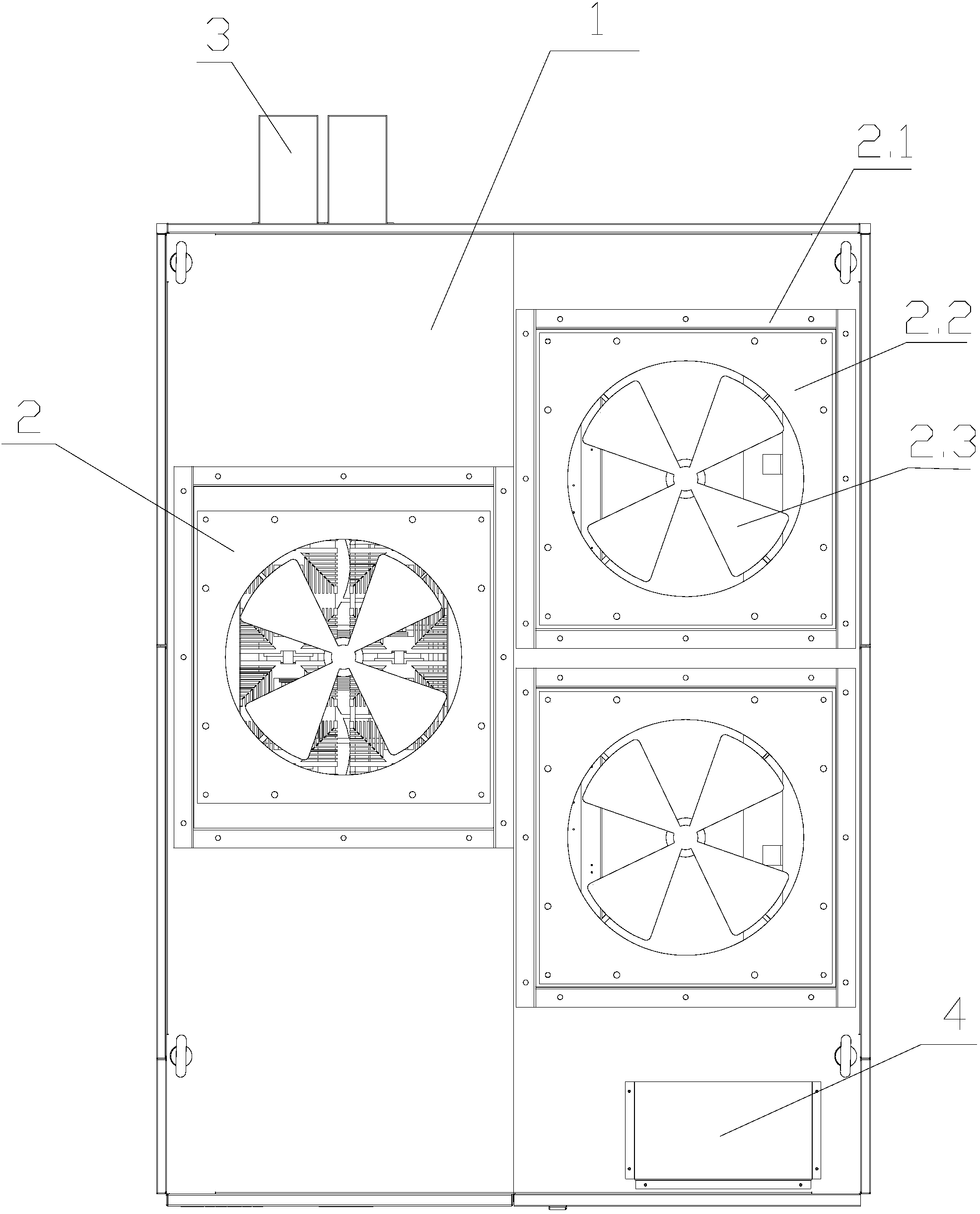

4.如权利要求1所述一种水处理电解用大容量可靠性直流电源，其特征在于：所述风机组件(2)包含有安装于电源箱体(1)的开孔上的法兰边框件(2.1)，风机安装板(2.2)通过螺栓固定于法兰边框件(2.1)上，风机(2.3)安装于风机安装板(2.2)上。
5.如权利要求1所述一种水处理电解用大容量可靠性直流电源，其特征在于：所述电源箱体(1)的正面面板设置为格栅板或网格板或百叶窗结构。
说明书
水处理电解用大容量可靠性直流电源
技术领域
本实用新型涉及一种直流电源，尤其是涉及一种应用于电解行业进行水处理的直流电源，其具有高可靠性、大容量的特点，属于直流电源技术领域。
背景技术
目前，电解电源属于低压大电流设备，其品质的好坏直接关系着电解产物的纯度，同时作为电解行业最主要的能量消耗者，其效率的高低关系影响着行业的节能增效，其功率因数及谐波畸变率的大小关系着对电网污染程度的高低;但是，常规的电解电源存在结构复杂，散热效果差的缺陷，而且常规的电解电源缺乏无间断持续供电设计，从而导致其可靠性较差。
发明内容
本实用新型的目的在于克服上述不足，提供一种水处理电解用大容量可靠性直流电源，其架构简单、使用方便、散热效果好且具有持续供电能力，保证了其供电可靠性。
本实用新型的目的是这样实现的：
一种水处理电解用大容量可靠性直流电源，所述电源包含有电源箱体，所述电源箱体的顶部安装有进线端子，所述电源箱体的背板上设置有出线端子，所述电源箱体内纵向设置的保护纵隔板将电源箱体分隔为左腔室和右腔室，且右腔室内横向设置的横隔板一和横隔板二将右腔室分隔为上腔室、中腔室和下腔室;所述电源箱体的背板上安装有三组风机组件，三组风机组件分别与左腔室、上腔室和中腔室相连通，上述出线端子穿接在下腔室的箱壁上，所述左腔室内安装有变压器，所述进线端子经导线连接至变压器的初级线圈，所述上腔室内安装有整流滤波电路，变压器的次级线圈经穿过纵隔板的导线连接至整流滤波电路的输入端，所述中腔室内设置有蓄电池，所述整流滤波电路的输出端经穿过横隔板一的导线连接至蓄电池，所述蓄电池经穿过横隔板二的导线连接至出线端子。
本实用新型一种水处理电解用大容量可靠性直流电源，所述蓄电池设置有多组，多组蓄电池相互并联设置。
本实用新型一种水处理电解用大容量可靠性直流电源，所述整流滤波电路基于IGBT构成。
本实用新型一种水处理电解用大容量可靠性直流电源，所述风机组件包含有安装于电源箱体的开孔上的法兰边框件，风机安装板通过螺栓固定于法兰边框件上，风机安装于风机安装板上。
本实用新型一种水处理电解用大容量可靠性直流电源，所述电源箱体的正面面板设置为格栅板或网格板或百叶窗结构。
与现有技术相比，本实用新型的有益效果是：
本实用新型采用各个功能模块分离设计的结构，不但有利于其散热性能的提升;而且也便于后期的维护;通过设计并联结构的蓄电池，使得本专利电源在跳闸等意外情况下仍然具有供电能力;极大的提高了其供电的持续性和可靠性。
