申请日2018.02.05
公开(公告)日2018.09.28
IPC分类号C02F1/44; C02F103/04
摘要
本实用新型涉及一种无电无桶无废水纯水机。它克服了现有纯水机要么出水量太小,要么需要用水泵和复杂的控制来生产纯净水,而且在制水过程中都要排放废水,造成水资源的浪费等缺点。本纯水机包括N支RO反渗透膜单元,每支RO反渗透膜单元均含有原水入口、纯净水出口和冲洗水出口,所述N支RO反渗透膜单元为串联设置,第1支RO反渗透膜单元的原水入口与自来水进口连接,上一级的RO反渗透膜单元的冲洗水出口连接下一级的RO反渗透膜单元的原水入口,最后1支RO反渗透膜单元的冲洗水出口与洗涤龙头连接,N支RO反渗透膜单元的纯净水出口并联连接后与纯净水龙头连接。具有结构简单,使用方便、实用,而且节约用水,绿色环保等优点。
权利要求书

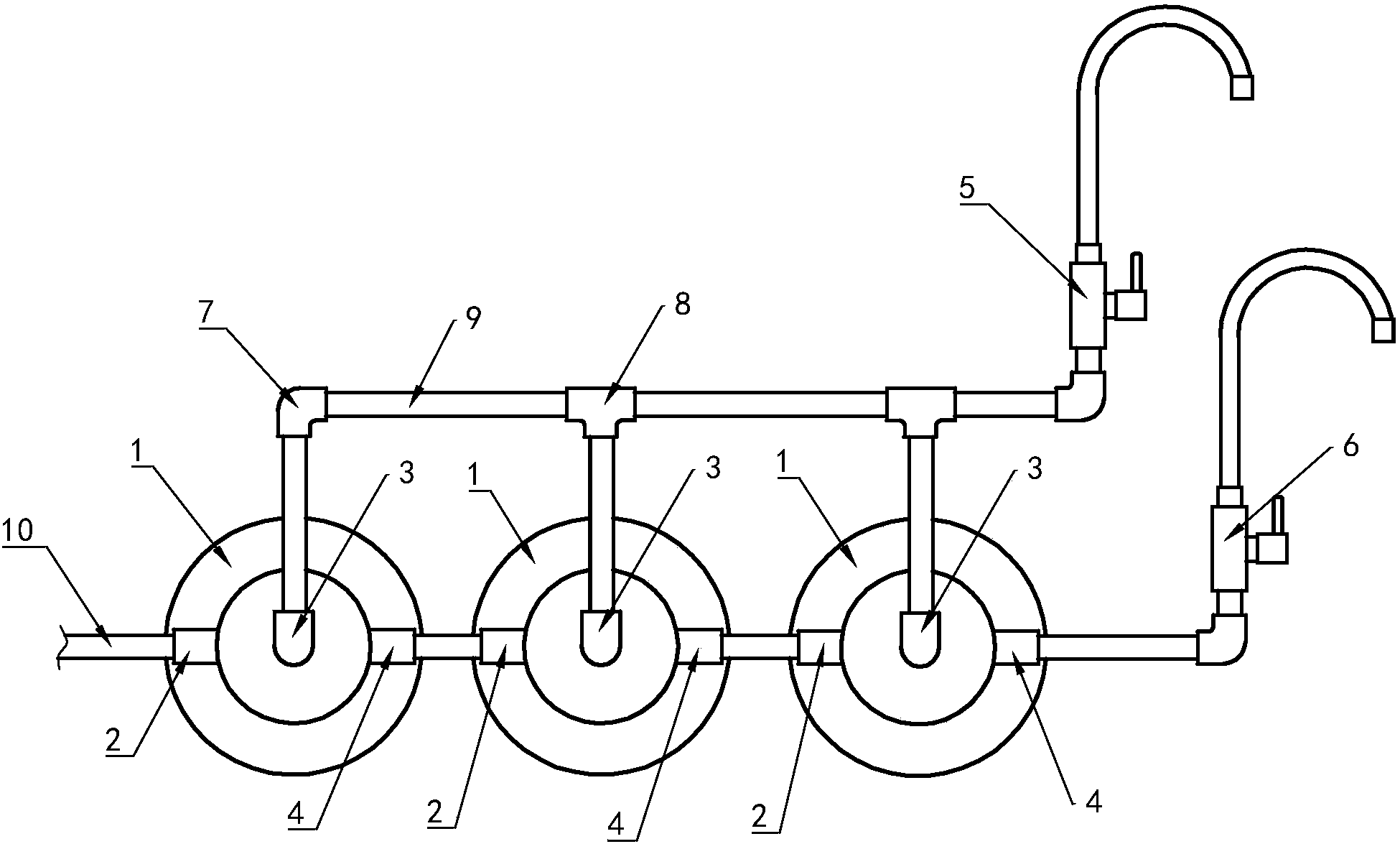

1.一种无电无桶无废水纯水机,包括N支RO反渗透膜单元(1),每支RO反渗透膜单元(1)均含有原水入口(2)、纯净水出口(3)和冲洗水出口(4),其特征在于:所述N支RO反渗透膜单元(1)为串联设置,第1支RO反渗透膜单元(1)的原水入口(2)与自来水进口(10)连接,第1支RO反渗透膜单元(1)的冲洗水出口(4)连接第2支RO反渗透膜单元(1)的原水入口(2),第2支RO反渗透膜单元(1)的冲洗水出口(4)连接第3支RO反渗透膜单元(1)的原水入口(2),依此类推,最后1支RO反渗透膜单元(1)的冲洗水出口(4)与洗涤龙头(6)连接,N支RO反渗透膜单元(1)的纯净水出口(3)通过二通接头(7)、三通接头(8)和水管(9)并联连接后与纯净水龙头(5)连接,其中,N为正整数。
说明书
无电无桶无废水纯水机
技术领域
本实用新型涉及一种纯水机结构,尤其是一种无电无桶无废水纯水机。
背景技术
目前市面上的纯水机要么出水量太小,需要用储水桶来储存纯净水,要么需要用水泵和复杂的控制来生产纯净水,而且在制水过程中都要排放废水,造成水资源的浪费。
发明内容
本实用新型的目的在于克服现有纯水机的缺点,提供一种无电无桶无废水纯水机,旨在使制水变得简单、方便、实用,而且节约用水,绿色环保。
本实用新型,包括N支RO反渗透膜单元,每支RO反渗透膜单元均含有原水入口、纯净水出口和冲洗水出口,所述N支RO反渗透膜单元为串联设置,第1支RO反渗透膜单元的原水入口与自来水进口连接,第1支RO反渗透膜单元的冲洗水出口连接第2支RO反渗透膜单元的原水入口,第2支RO反渗透膜单元的冲洗水出口连接第3支RO反渗透膜单元的原水入口,依此类推,最后1支RO反渗透膜单元的冲洗水出口与洗涤龙头连接,N支RO反渗透膜单元的纯净水出口通过二通接头、三通接头和水管并联连接后与纯净水龙头连接,其中,N为正整数。例如,1、2、3、4或5,或更多等,看使用场合的用途,普通家用可采用3支或4支RO反渗透膜单元的纯水机,酒店或单位食堂的可采用10支或以上RO反渗透膜单元的纯水机。
