申请日2018.02.05
公开(公告)日2018.10.09
IPC分类号B01D36/04
摘要
本实用新型公开了一种污水沉淀处理系统，包括污水粗滤腔，污水沉淀腔，污水处理储水腔，沉淀物输出装置。污水粗滤腔的上方设有污水入口，污水粗滤腔内安装有粗滤过滤网，污水粗滤腔的底部设有粗滤出口;污水沉淀腔通过粗滤出口与污水粗滤腔连通，污水沉淀腔的底部设有倾斜的沉淀物挡板，污水沉淀腔的中部设有至少两层细滤过滤网，污水沉淀腔上位于细滤过滤网的上方设有溢流孔;污水处理储水腔通过溢流孔与污水沉淀腔连通，污水处理储水腔的一侧设有出水口，出水口的位置低于溢流孔的位置;沉淀物输出装置的内腔与污水沉淀腔连通。其结构合理，能够分别滤除污水中的各种漂浮物和泥沙，提高了污水处理效果，能防止污水沉淀腔积淤，延长维护周期。
权利要求书

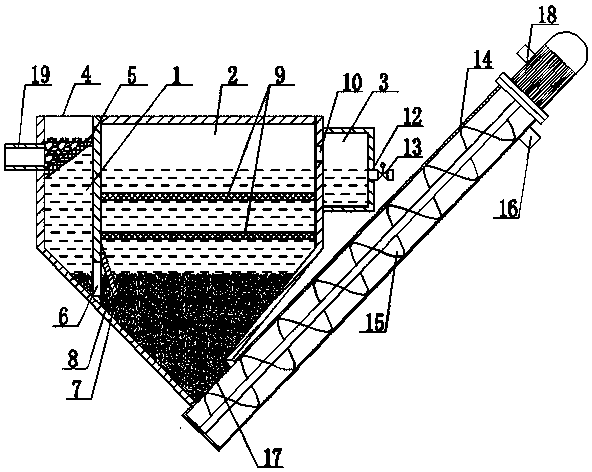

1.污水沉淀处理系统，其特征在于：包括污水粗滤腔，所述污水粗滤腔的上方设有污水入口，所述污水粗滤腔内安装有粗滤过滤网，所述粗滤过滤网倾斜设置，所述污水粗滤腔的底部设有粗滤出口;
污水沉淀腔，所述污水沉淀腔通过粗滤出口与污水粗滤腔连通，所述污水沉淀腔的底部位于粗滤出口处设有倾斜的沉淀物挡板，所述沉淀物挡板与位于粗滤出口处的污水沉淀腔内壁形成缓冲口，所述污水沉淀腔的中部设有至少两层细滤过滤网，所述污水沉淀腔上位于细滤过滤网的上方设有溢流孔;
污水处理储水腔，所述污水处理储水腔通过溢流孔与污水沉淀腔连通，所述污水处理储水腔的一侧设有出水口，所述出水口的位置低于溢流孔的位置;
沉淀物输出装置，所述沉淀物输出装置为安装在污水沉淀腔底部的绞龙输送装置，所述绞龙输送装置的内腔与污水沉淀腔连通。
2.根据权利要求1所述的污水沉淀处理系统，其特征在于：所述污水粗滤腔位于粗滤过滤网的倾斜底部设有一级过滤出口。
3.根据权利要求1所述的污水沉淀处理系统，其特征在于：所述绞龙输送装置包括沉淀物输送壳体，所述沉淀物输送壳体相对于水平面倾斜设置，所述沉淀物输送壳体上设有与污水沉淀腔连通的沉淀物入口，所述沉淀物输送壳体内转动设有输送绞龙，所述沉淀物输送壳体的上端设有沉淀物出口，所述输送绞龙端部连接有绞龙电机。
4.根据权利要求3所述的污水沉淀处理系统，其特征在于：所述沉淀物出口位置高于污水沉淀腔的水位。
5.根据权利要求1所述的污水沉淀处理系统，其特征在于：所述沉淀物挡板的连接端与污水沉淀腔的内壁小于45度。
6.根据权利要求1所述的污水沉淀处理系统，其特征在于：所述污水处理储水腔的出水口处设有流量控制阀。
说明书
污水沉淀处理系统
技术领域
本实用新型涉及一种沉淀池，具体涉及污水沉淀处理系统。
背景技术
目前，污水处理是使污水在排放时能达到国家要求，即对某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域。在对污水进行处理时会使用多种技术，如先通过人工打捞大型漂浮物和泥沙，再将处理后的污水排入到缓冲池内，随后送入后续的化学处理池内以去除污水中的有机物，最后沉淀，需要沉淀时将污水倒入沉淀池内部，在时间的作用下，进行沉淀，其主要作用便是将固液混合物进行分离，但是由于生活污水或工业污水中还含有大量的漂浮物、泥沙等，污水表面的产生的漂浮物无法进行沉淀，处理效果差，严重影响污水处理的时间，而且采用人工打捞大型漂浮物和泥沙的方法，不仅增大了工人的劳动强度、污水的处理效率也非常低，另外，固液分离后，淤泥积聚在沉淀腔，容易造成堵塞，需要人工定期清理，增加了工人的劳动强度。
发明内容
本实用新型的目的就是针对现有技术存在的缺陷，提供一种结构合理，一体式设计，能够分别滤除污水中的各种漂浮物和泥沙，清淤效果好，能提高污水处理效果的污水沉淀处理系统。
其技术方案是：污水沉淀处理系统，包括污水粗滤腔，所述污水粗滤腔的上方设有污水入口，所述污水粗滤腔内安装有粗滤过滤网，所述粗滤过滤网倾斜设置，所述污水粗滤腔的底部设有粗滤出口;
污水沉淀腔，所述污水沉淀腔通过粗滤出口与污水粗滤腔连通，所述污水沉淀腔的底部位于粗滤出口处设有倾斜的沉淀物挡板，所述沉淀物挡板与位于粗滤出口处的污水沉淀腔内壁形成缓冲口，所述污水沉淀腔的中部设有至少两层细滤过滤网，所述污水沉淀腔上位于细滤过滤网的上方设有溢流孔;
污水处理储水腔，所述污水处理储水腔通过溢流孔与污水沉淀腔连通，所述污水处理储水腔的一侧设有出水口，所述出水口的位置低于溢流孔的位置;
沉淀物输出装置，所述沉淀物输出装置为安装在污水沉淀腔底部的绞龙输送装置，所述绞龙输送装置的内腔与污水沉淀腔连通。
所述污水粗滤腔位于粗滤过滤网的倾斜底部设有一级过滤出口。
所述绞龙输送装置包括沉淀物输送壳体，所述沉淀物输送壳体相对于水平面倾斜设置，所述沉淀物输送壳体上设有与污水沉淀腔连通的沉淀物入口，所述沉淀物输送壳体内转动设有输送绞龙，所述沉淀物输送壳体的上端设有沉淀物出口，所述输送绞龙端部连接有绞龙电机。
所述沉淀物出口位置高于污水沉淀腔的水位。
所述沉淀物挡板的连接端与污水沉淀腔的内壁小于45度。
所述污水处理储水腔的出水口处设有流量控制阀。
本实用新型与现有技术相比较，具有以下优点：结构合理，通过一体式设计，结构紧凑，能够分别滤除污水中的各种漂浮物和泥沙，提高了污水处理效果，而且能有效防止污水沉淀腔积淤，延长维护周期。
