申请日2018.02.05
公开(公告)日2018.10.12
IPC分类号B01D61/00; B01D69/10
摘要
本实用新型公开了一种用于水处理的正渗透膜，包括复合膜和安装边框，所述安装边框的内部设置有支撑筛网，所述支撑筛网上开设有多个网眼，所述支撑筛网的顶部设置有复合膜，所述支撑筛网的下方设置有无纺布支撑层;所述复合膜包括表面活性层和多孔支撑底膜，所述表面活性层覆盖在多孔支撑底膜的顶部表面，所述多孔支撑底膜的内部设置有多个滤孔，所述多孔支撑底膜安装在无纺布支撑层上。本实用新型的有益效果是：通过在正渗透膜底层加了一层无纺布支撑层用来提高正渗透膜强度，无纺布由100%纤维组成，具多孔性，透气性佳，能够为膜处理提供必要的机械强度，价格低廉，膜过程结构简单。
权利要求书

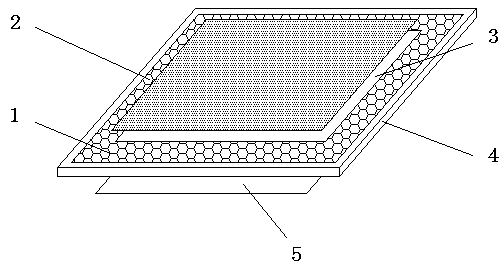

1.一种用于水处理的正渗透膜，包括复合膜(3)和安装边框(4)，其特征在于：所述安装边框(4)的内部设置有支撑筛网(1)，所述支撑筛网(1)上开设有多个网眼(2)，所述支撑筛网(1)的顶部设置有复合膜(3)，所述支撑筛网(1)的下方设置有无纺布支撑层(5);
所述复合膜(3)包括表面活性层(31)和多孔支撑底膜(32)，所述表面活性层(31)覆盖在多孔支撑底膜(32)的顶部表面，所述多孔支撑底膜(32)的内部设置有多个滤孔，所述多孔支撑底膜(32)安装在无纺布支撑层(5)上。
2.根据权利要求1所述的一种用于水处理的正渗透膜，其特征在于：所述多孔支撑底膜(32)为聚醚砜材质制成。
3.根据权利要求1所述的一种用于水处理的正渗透膜，其特征在于：所述表面活性层(31)为聚酰胺材质制成。
4.根据权利要求1所述的一种用于水处理的正渗透膜，其特征在于：所述表面活性层(31)与多孔支撑底膜(32)通过热处理形成复合膜(3)。
5.根据权利要求1所述的一种用于水处理的正渗透膜，其特征在于：所述支撑筛网(1)与安装边框(4)的连接方式为焊接。
6.根据权利要求1所述的一种用于水处理的正渗透膜，其特征在于：所述多孔支撑底膜(32)与无纺布支撑层(5)的而连接方式为粘连。
说明书
一种用于水处理的正渗透膜
技术领域
本实用新型属于膜分离技术领域，具体涉及一种用于水处理的正渗透膜。
背景技术
正渗透是一种自然现象，但同样也是近年来发展起来的一种浓度驱动的新型膜分离技术，它是依靠选择性渗透膜两侧的渗透压差为驱动力自发实现水传递的膜分离过程，是目前世界膜分离领域研究的热点之一。正渗透是指水从较高水化学势(或较低渗透压)侧区域通过选择透过性膜流向较低水化学势(或较高渗透压)—侧区域的过程。在具有选择透过性膜的两侧分别放置两种具有不同渗透压的溶液，一种为具有较低渗透压的原料液，另一种为具有较高渗透压的驱动溶液，正渗透正是应用了膜两侧溶液的渗透压差作为驱动力，才使得水能自发地从原料液一侧透过选择透过性膜到达驱动液—侧。当对渗透压高的一侧溶液施加一个小于渗透压差的外加压力时，水仍然会从原料液压一侧流向驱动液—侧，这种过程叫做压力阻尼渗透。压力阻尼渗透的驱动力仍然是渗透压，因此它也是一种正渗透过程。
现有的技术存在以下问题：1、正渗透膜片强度不高，可重复利用性低;2、截留率低，对水中污染物不能完全截留，分离效果一般。
实用新型内容
为解决上述背景技术中提出的问题。本实用新型提供了一种用于水处理的正渗透膜，具有强度和截留率高的特点。
为实现上述目的，本实用新型提供如下技术方案：一种用于水处理的正渗透膜，包括复合膜和安装边框，所述安装边框的内部设置有支撑筛网，所述支撑筛网上开设有多个网眼，所述支撑筛网的顶部设置有复合膜，所述支撑筛网的的下方设置有无纺布支撑层;
所述复合膜包括表面活性层和多孔支撑底膜，所述表面活性层覆盖在多孔支撑底膜的顶部表面，所述多孔支撑底膜的内部设置有多个滤孔，所述多孔支撑底膜安装在无纺布支撑层上。
优选的，所述多孔支撑底膜为聚醚砜材质制成。
优选的，所述表面活性层为聚酰胺材质制成。
优选的，所述表面活性层与多孔支撑底膜通过热处理形成复合膜。
优选的，所述支撑筛网与安装边框的连接方式为焊接。
优选的，所述多孔支撑底膜与无纺布支撑层的而连接方式为粘连。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过在正渗透膜底层加了一层无纺布支撑层用来提高正渗透膜强度，无纺布由100%纤维组成，具多孔性，透气性佳，能够为膜处理提供必要的机械强度，价格低廉，膜过程结构简单。
2、本实用新型通过添加无纺布支撑层，能够提高正渗透膜的截留率，能隔离存在液体内细菌及虫类的侵蚀，抗菌、碱腐蚀，不因侵蚀而影响强度，对许多污染物几乎完全截留，分离效果好，能够得到纯度较高的水。
