申请日2018.02.06
公开(公告)日2018.12.11
IPC分类号B01D33/15
摘要
本实用新型公开了一种高效的生活污水处理装置，包括防水底板以及抗震底座，所述防水底板的顶部固定连接有弹簧缓冲柱，三个弹簧缓冲柱之间均设置有缓冲板，所述缓冲板的内部从上到下依次设置有塑料泡沫板、瓦楞纸板以及橡胶板，所述弹簧柱与缓冲板的顶部均与抗震底座固定连接。该高效的生活污水处理装置，通过驱动电机、转轴以及过滤板的设置，使污水在第二处理箱内能够得到充分的搅拌和过滤，不易使过滤板发生堵塞，提高了装置的处理效率，通过循环水泵、第一循环水管以及第二循环水管的设置，使储水箱内的水可以多次循环过滤，从而达到高效过滤的效果，通过弹簧缓冲柱、缓冲板以及抗震底座的设置，使其可以减少工作中产生的晃动。
权利要求书

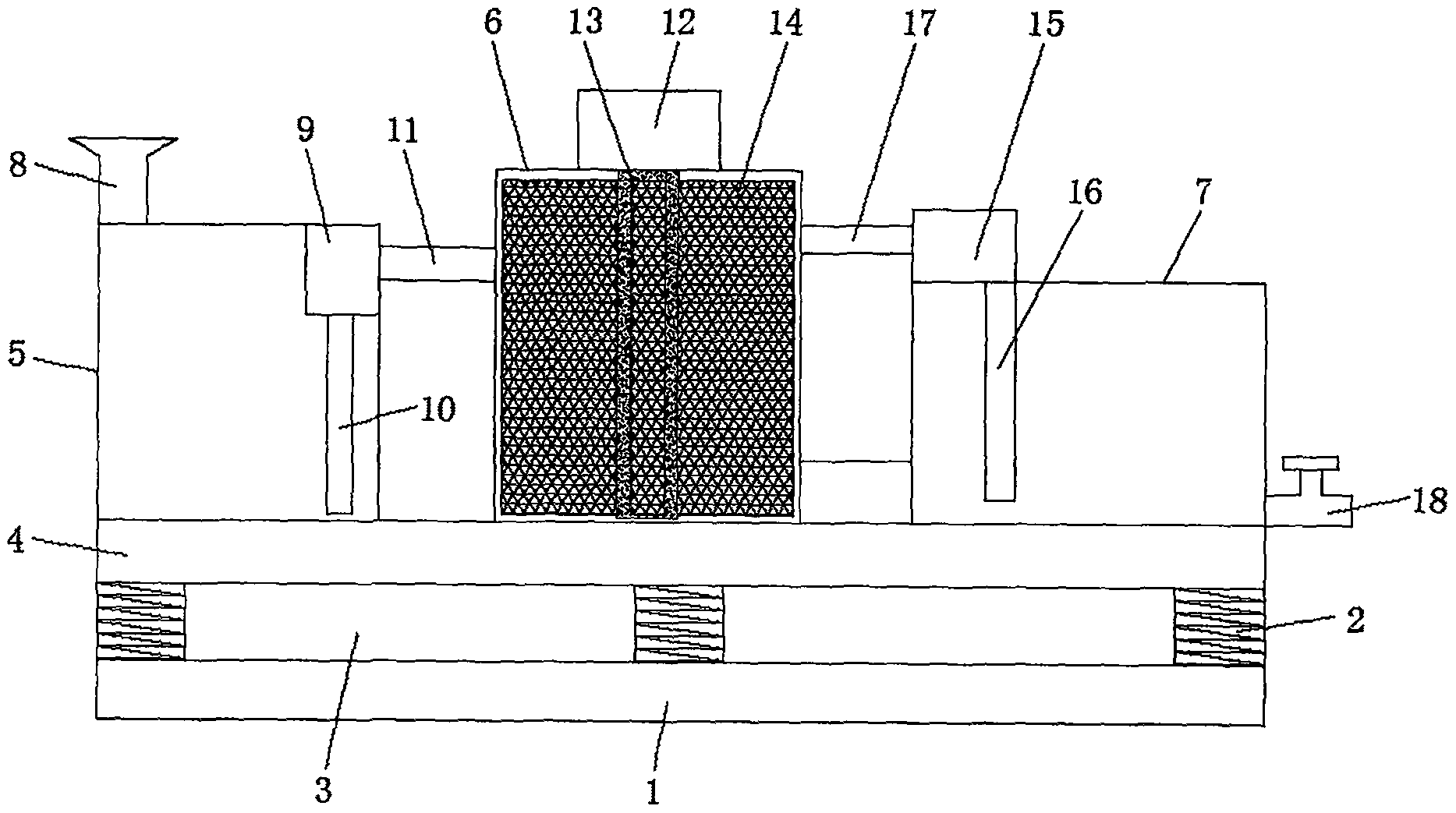

1.一种高效的生活污水处理装置，包括防水底板(1)以及抗震底座(4)，其特征在于：所述防水底板(1)的顶部等距离设置三个弹簧缓冲柱(2)，且三个弹簧缓冲柱(2)之间均设置有缓冲板(3)，所述缓冲板(3)的内部从上到下依次设置有塑料泡沫板(19)、瓦楞纸板(20)以及橡胶板(21)，所述弹簧缓冲柱(2)与缓冲板(3)的顶部均与抗震底座(4)固定连接，所述抗震底座(4)的顶部从左到右依次设置有第一处理箱(5)、第二处理箱(6)以及储水箱(7)，所述第一处理箱(5)的内壁上固定连接有水泵(9)，所述水泵(9)的进水口连通有第一导水管(10)，且水泵(9)的出水口连通有第二导水管(11)，所述第二导水管(11)右端的出水口第二处理箱(6)连通;
所述第二处理箱(6)的顶部设置有驱动电机(12)，所述驱动电机(12)的输出端固定连接有转轴(13)，所述转轴(13)的底部贯穿第二处理箱(6)并延伸至其内部，且转轴(13)的表面固定连接有过滤板(14)，所述第二处理箱(6)右侧的底部通过水管与储水箱(7)连通，所述储水箱(7)的顶部设置有循环水泵(15)，所述循环水泵(15)的进水口连通有第一循环水管(16)，所述第一循环水管(16)的底部贯穿储水箱(7)并延伸至其内部，所述循环水泵(15)的出水口连通有第二循环水管(17)，所述第二循环水管(17)左端的出水口与储水箱(7)右侧的进水口连通。
2.根据权利要求1所述的一种高效的生活污水处理装置，其特征在于：所述第一处理箱(5)的顶部设置有进料口(8)。
3.根据权利要求1所述的一种高效的生活污水处理装置，其特征在于：所述储水箱(7)右侧的靠底部位置设置有水龙头(18)。
4.根据权利要求1所述的一种高效的生活污水处理装置，其特征在于：所述过滤板(14)设置的数量为四个。
说明书
一种高效的生活污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种高效的生活污水处理装置。
背景技术
村镇污水主要由生活污水和农业废水组成。生活污水成分比较固定，主要含有碳水化合物、蛋白质、氨基酸、脂肪等有机物，比较适合于细菌的生长，成为细菌、病毒生存繁殖的场所;但生活污水一般不含有毒性，且具有一定的肥效，可用来灌溉农田。农业废水的成分则多种多样，不同的季节，不同的地方，不同发展目标的村镇，其废水需要用不同的处理方法。在处理污水时，为减小污水排放量及其复杂程度，应结合国家正在大力推广的沼气池建设，将生活用水中的冲厕用水(黑水)和其他生活用水(灰水)分开。灰水用自然净化系统处理，黑水以及人畜粪便经厌氧沼气池处理，不但可以降低污水的排放量、复杂程度和处理费用，而且对发展农村清洁新能源，保护人居环境、促进农村经济社会的可持续发展等具有重要的意义。
但目前的生活污水处理设备不能快速的对污水进行处理，导致其效率低下，且其工作中驱动设备产生的震动使装置发生晃动，从而导致装置不能正常工作。
实用新型内容
本实用新型的目的在于提供一种高效的生活污水处理装置，以解决上述背景技术中提出的目前的生活污水处理设备不能快速的对污水进行处理，导致其效率低下，且其工作中驱动设备产生的震动使装置发生晃动，从而导致装置不能正常工作的问题。
为实现上述目的，本实用新型提供如下技术方案：一种高效的生活污水处理装置，包括防水底板以及抗震底座，所述防水底板的顶部等距离设置三个弹簧缓冲柱，且三个弹簧缓冲柱之间均设置有缓冲板，所述缓冲板的内部从上到下依次设置有塑料泡沫板、瓦楞纸板以及橡胶板，所述弹簧柱与缓冲板的顶部均与抗震底座固定连接，所述抗震底座的顶部从左到右依次设置有第一处理箱、第二处理箱以及储水箱，所述第一处理箱的内壁上固定连接有水泵，所述水泵的进水口连通有第一导水管，且水泵的出水口连通有第二导水管，所述第二导水管右端的出水口第二处理箱连通。
所述第二处理箱的顶部设置有驱动电机，所述驱动电机的输出端固定连接有转轴，所述转轴的底部贯穿第二处理箱并延伸至其内部，且转轴的表面固定连接有过滤板，所述第二处理箱右侧的底部通过水管与储水箱连通，所述储水箱的顶部设置有循环水泵，所述循环水泵的进水口连通有第一循环水管，所述第一循环水管的底部贯穿储水箱并延伸至其内部，所述循环水泵的出水口连通有第二循环水管，所述第二循环水管左端的出水口与储水箱右侧的进水口连通。
优选的，所述第一处理箱的顶部设置有进料口。
优选的，所述储水箱右侧的靠底部位置设置有水龙头。
优选的，所述过滤板设置的数量为四个。
与现有技术相比，本实用新型的有益效果是：该高效的生活污水处理装置，通过驱动电机、转轴以及过滤板的设置，使污水在第二处理箱内能够得到充分的搅拌和过滤，不易使过滤板发生堵塞，提高了装置的处理效率，通过循环水泵、第一循环水管以及第二循环水管的设置，使储水箱内的水可以多次循环过滤，从而达到高效过滤的效果，通过弹簧缓冲柱、缓冲板以及抗震底座的设置，使其可以减少工作中产生的晃动，从而使设备能够稳定的进行工作，提高了处理的效率。
