申请日2018.03.29
公开(公告)日2018.11.27
IPC分类号C02F9/14; C02F11/00; C02F101/30
摘要
本实用新型公开了污水处理一体化处理装置，包括第一电机、齿轮滚圈、过滤池、污水管、过滤履带、污水提升泵、调节池、污泥回流管、厌氧池、缺氧池、好氧池、风管、风机、控制开关、电磁阀、污泥回流泵、采样井、污泥池、观察箱、沉淀池、消毒池、填料、搅拌叶片、第二电机和摄像机，污水管的一端与过滤池连接，过滤池内设置有若干齿轮滚圈，齿轮滚圈上套接有过滤履带，齿轮滚圈通过带轮传动机构与第一电机连接，过滤池的一侧通过污水管与调节池连接，调节池的底部内壁一侧安装有污水提升泵，污水提升泵通过污水管与厌氧池连接，该装置，结构紧凑，稳定可靠，处理效果好，氧化充分，可大大提高氧气溶解率，同时可监控污泥沉淀情况，便于清理。
权利要求书

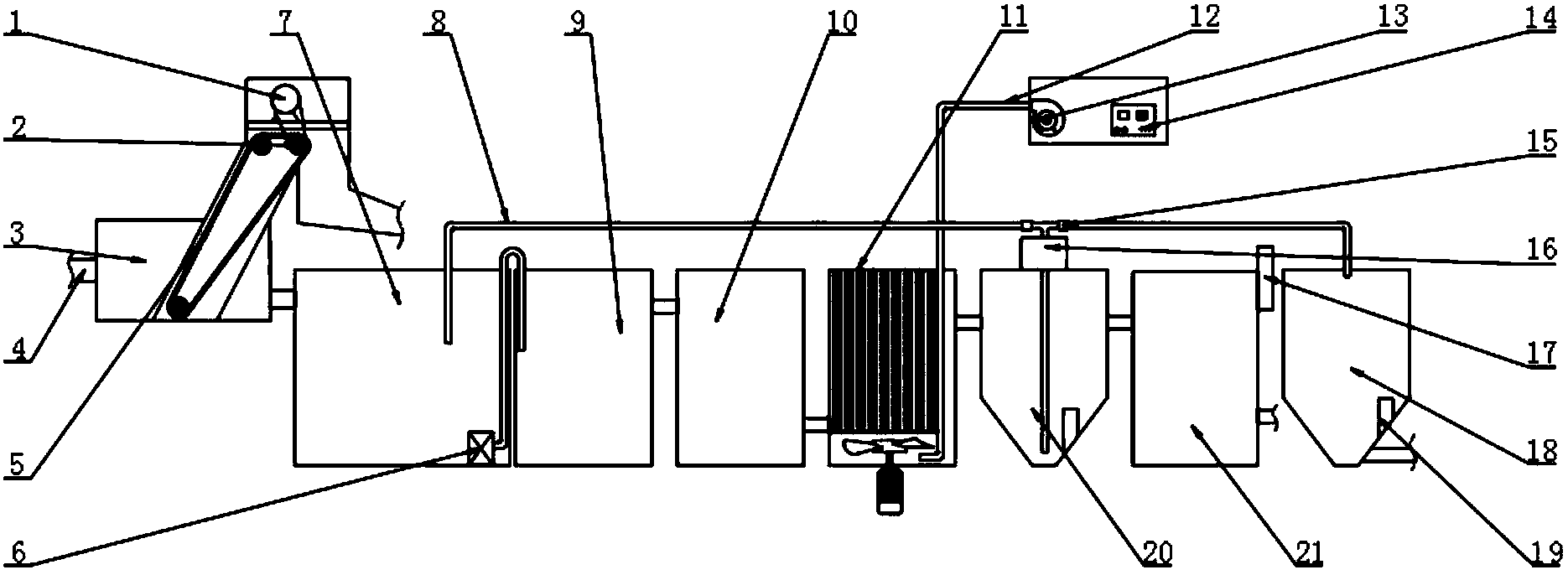

1.污水处理一体化处理装置，包括第一电机(1)、齿轮滚圈(2)、过滤池(3)、污水管(4)、过滤履带(5)、污水提升泵(6)、调节池(7)、污泥回流管(8)、厌氧池(9)、缺氧池(10)、好氧池(11)、风管(12)、风机(13)、控制开关(14)、电磁阀(15)、污泥回流泵(16)、采样井(17)、污泥池(18)、观察箱(19)、沉淀池(20)、消毒池(21)、填料(22)、搅拌叶片(23)、第二电机(24)和摄像机(25)，其特征在于：所述污水管(4)的一端与过滤池(3)连接，所述过滤池(3)内设置有若干齿轮滚圈(2)，所述齿轮滚圈(2)上套接有过滤履带(5)，所述齿轮滚圈(2)通过带轮传动机构与第一电机(1)连接，所述过滤池(3)的一侧通过污水管(4)与调节池(7)连接，所述调节池(7)的底部内壁一侧安装有污水提升泵(6)，所述污水提升泵(6)通过污水管(4)与厌氧池(9)连接，所述厌氧池(9)通过污水管(4)与缺氧池(10)、好氧池(11)和沉淀池(20)依次连接，所述好氧池(11)底部安装有第二电机(24)，所述第二电机(24)的输出轴穿过好氧池(11)底部与内部搅拌叶片(23)连接，所述好氧池(11)内部位于搅拌叶片(23)上方均匀设置有填料(22)，所述好氧池(11)底部内壁上方通过风管(12)与风机(13)连接，所述风机(13)和控制开关(14)连接，所述沉淀池(20)内部通过污泥回流管(8)分别与调节池(7)和污泥池(18)连接，所述污泥回流管(8)的支管上均安装有电磁阀(15)，所述污泥回流管(8)上位于沉淀池(20)顶部安装有污泥回流泵(16)，所述沉淀池(20)一侧通过污水管(4)与消毒池(21)连接，所述污泥池(18)和沉淀池(20)的一侧底部均开设有排料口，所述污泥池(18)和沉淀池(20)的底部内壁一侧均安装有观察箱(19)，所述观察箱(19)内部设置有摄像机(25)，所述控制开关(14)电性连接第一电机(1)、污水提升泵(6)、风机(13)、电磁阀(15)、污泥回流泵(16)和第二电机(24)。
2.根据权利要求1所述的污水处理一体化处理装置，其特征在于：所述污水提升泵(6)与调节池(7)通过螺栓连接。
3.根据权利要求1所述的污水处理一体化处理装置，其特征在于：所述观察箱(19)与沉淀池(20)通过螺栓连接。
4.根据权利要求1所述的污水处理一体化处理装置，其特征在于：所述消毒池(21)的一侧顶部设置有采样井(17)。
5.根据权利要求1所述的污水处理一体化处理装置，其特征在于：所述填料(22)采用新型弹性立体填料。
说明书
污水处理一体化处理装置
技术领域
本实用新型涉及污水处理设备技术领域，具体为污水处理一体化处理装置。
背景技术
随着经济和人口的增长，对大自然的污染愈来愈受到人类的重视，当今社会，政府和百姓均很注重环保，在“三废”中废水是人民关注的重点，人的生活离不开水，废水中的污染物质会直接或间接的对人类及大自然的生物体造成损害，并给环境带来极大的危害，在水资源日益紧张的现在，污水处理达标排放和中水回用越来越受到大家的重视，现有的生物接氧化池结构分散，没有将污水处理的功能完善，而且传统的生化法污水处理过程，一般存在着曝气不彻底、污泥清理的不够彻底的缺陷。
实用新型内容
本实用新型的目的在于提供污水处理一体化处理装置，以解决上述背景技术中提出的问题。
为了解决上述技术问题，本实用新型提供如下技术方案：污水处理一体化处理装置，包括第一电机、齿轮滚圈、过滤池、污水管、过滤履带、污水提升泵、调节池、污泥回流管、厌氧池、缺氧池、好氧池、风管、风机、控制开关、电磁阀、污泥回流泵、采样井、污泥池、观察箱、沉淀池、消毒池、填料、搅拌叶片、第二电机和摄像机，所述污水管的一端与过滤池连接，所述过滤池内设置有若干齿轮滚圈，所述齿轮滚圈上套接有过滤履带，所述齿轮滚圈通过带轮传动机构与第一电机连接，所述过滤池的一侧通过污水管与调节池连接，所述调节池的底部内壁一侧安装有污水提升泵，所述污水提升泵通过污水管与厌氧池连接，所述厌氧池通过污水管与缺氧池、好氧池和沉淀池依次连接，所述好氧池底部安装有第二电机，所述第二电机的输出轴穿过好氧池底部与内部搅拌叶片连接，所述好氧池内部位于搅拌叶片上方均匀设置有填料，所述好氧池底部内壁上方通过风管与风机连接，所述风机和控制开关连接，所述沉淀池内部通过污泥回流管分别与调节池和污泥池连接，所述污泥回流管的支管上均安装有电磁阀，所述污泥回流管上位于沉淀池顶部安装有污泥回流泵，所述沉淀池一侧通过污水管与消毒池连接，所述污泥池和沉淀池的一侧底部均开设有排料口，所述污泥池和沉淀池的底部内壁一侧均安装有观察箱，所述观察箱内部设置有摄像机，所述控制开关电性连接第一电机、污水提升泵、风机、电磁阀、污泥回流泵和第二电机。
进一步的，所述污水提升泵与调节池通过螺栓连接。
进一步的，所述观察箱与沉淀池通过螺栓连接。
进一步的，所述消毒池的一侧顶部设置有采样井。
进一步的，所述填料采用新型弹性立体填料。
与现有技术相比，本实用新型所达到的有益效果是：该污水处理一体化处理装置，通过第一电机带动齿轮滚圈转动，使得过滤履带将污水中存在的悬浮物和杂质过滤出来，过滤后的污水进入调节池，通过污水提升泵依次进入厌氧池和缺氧池，将水中的废水进行一定的厌氧发酵，将污水的可生化性提高，发酵后的污水进入好氧池，好氧菌以填料为载体，利用污水中的有机物为食料，将污水中的有机物分解成无机盐类，通过风机向好氧池内通入空气，通过操纵控制开关使第二电机带动搅拌叶片，使空气与水充分混合，提高氧气溶解率，污水经过氧化处理后出水自流进入沉淀池，进一步沉淀去除脱落的生物膜和部份有机及无机小颗粒，由于重力作用，物质沉淀下来，通过污泥回流泵将污泥输送至调节池进行反复净化，通过观察箱内部设置的摄像机观察污泥高度，可避免将净化后的污水吸取，通过消毒池将污水消毒，通过采样井采样化验污水是否合格，定期清理污泥池，该装置，结构紧凑，稳定可靠，处理效果好，氧化充分，可大大提高氧气溶解率，同时可监控污泥沉淀情况，便于清理。
