蔬菜榨汁废水处理系统

发布时间:2018-12-26 14:30:40

  申请日2018.03.29

  公开(公告)日2018.11.23

  IPC分类号C02F9/14; C02F103/32

  摘要

  本实用新型属于污水处理技术领域,特别是涉及一种新型蔬菜榨汁废水处理系统。通过在混凝沉淀池上分别连接加药装置A、加药装置B和混凝气浮池以及在混凝气浮池分别连接污泥池和生化进水池以及加药装置A与加药装置B;又通过生化进水池后连接水解酸化池,所述水解酸化池上又分别连接UASB厌氧塔和二次沉淀池;UASB厌氧塔后连接接触氧化池,接触氧化池通过二次沉淀池连接中间水池;中间水池后连接机械滤池;从而使蔬菜榨汁废水处理更加彻底,效率更高。




  权利要求书

  1.一种蔬菜榨汁废水处理系统,其特征在于:包括在格栅后连接调节池;调节池连接混凝沉淀池,混凝沉淀池上分别连接加药装置A、加药装置B和混凝气浮池;混凝气浮池分别连接污泥池、生化进水池以及加药装置A与加药装置B;污泥池分别连接压滤机、混凝沉淀池、混凝气浮池和二次沉淀池;生化进水池后连接水解酸化池,所述水解酸化池上又分别连接UASB厌氧塔和二次沉淀池;UASB厌氧塔后连接接触氧化池,接触氧化池通过二次沉淀池连接中间水池;中间水池后连接机械滤池;机械滤池后连接排放出水池。

  2.根据权利要求1所述的蔬菜榨汁废水处理系统,其特征在于:混凝气浮池上还连接有溶气泵,溶气泵连接空压机。

  3.根据权利要求2所述的蔬菜榨汁废水处理系统,其特征在于:在接触氧化池上还连接有鼓风机。

  4.根据权利要求3所述的蔬菜榨汁废水处理系统,其特征在于:UASB厌氧塔与水解酸化池之间还连接有循环泵。

  5.根据权利要求1至4中任一所述的蔬菜榨汁废水处理系统,其特征在于:加药装置A为PAC加药装置,加药装置B为PAM加药装置。

  6.根据权利要求5所述的蔬菜榨汁废水处理系统,其特征在于:在机械滤池与排放出水池之间还设置有炭滤池。

  7.根据权利要求6所述的蔬菜榨汁废水处理系统,其特征在于:调节池、混凝沉淀池、混凝气浮池、生化进水池、水解酸化池、UASB厌氧塔、接触氧化池、二次沉淀池、中间水池、机械滤池、炭滤池、排放出水池和污泥池均为防腐碳钢。

  说明书

  一种蔬菜榨汁废水处理系统

  技术领域

  本实用新型属于污水处理技术领域,特别是涉及一种新型蔬菜榨汁废水处理系统。

  背景技术

  现有技术中的废水处理已经有各种各样的设备及系统,然而随着废弃尾菜减量处理时的榨汁废水大量产生,为污水处理带来了新的问题。现有技术中还没有一种针对蔬菜榨汁废水进行处理的设备系统,造成大量植物纤维等有机污染物被排出造成污染。

  实用新型内容

  本实用新型提供了一种新型蔬菜榨汁废水处理系统。

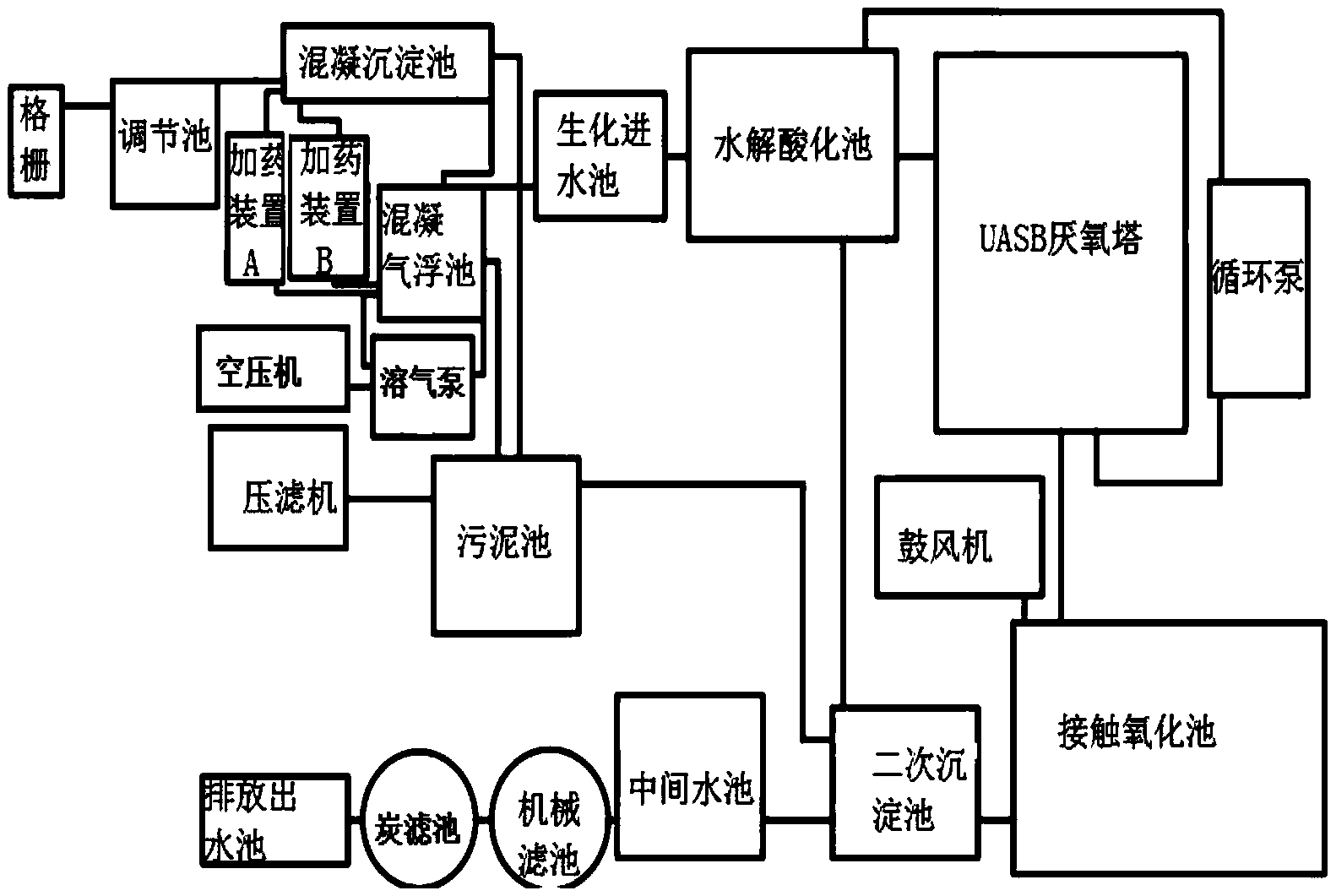

  具体技术方案是,包括在格栅连接调节池;调节池上连接混凝沉淀池;混凝沉淀池上分别连接加药装置A、加药装置B和混凝气浮池,混凝气浮池分别连接污泥池和生化进水池以及加药装置A与加药装置B;污泥池分别连接压滤机、混凝沉淀池、混凝气浮池和二次沉淀池;生化进水池后连接水解酸化池,所述水解酸化池上又分别连接UASB厌氧塔和二次沉淀池;UASB厌氧塔后连接接触氧化池,接触氧化池通过二次沉淀池连接中间水池;中间水池后连接机械滤池;机械滤池后连接排放出水池。

  具体工作原理,蔬菜废水经过格栅,去除水中较大的漂浮物后流入调节池,调节池调节污水的水量和水质,出水由一级提升泵提升进入混凝沉淀池,在混凝沉淀池内加入PAC、PAM,产生絮凝物,经混凝沉淀池加药沉淀后,能处理一部分有机物及部分SS,减轻后续生化处理的负荷,更加有效去除污染物,然后出水进入混凝气浮池,并且在混凝气浮池内也经过加药装置A和加药装置B分别加入PAC和PAM,使水中的一些无法沉淀的植物纤维与PAC、PAM反应,形成絮凝物上浮,然后由刮渣机刮入污泥池,出水进入生化进水池。其中PAC是指聚合氯化铝;PAM是指聚丙烯酰胺;SS是指固体悬浮物。

  生化进水池出水由污水提升泵提升进入水解酸化池,在水解酸化池内将大分子有机物分解成小分子有机物,有利于后续厌氧工艺的处理,水解酸化池出水由提升泵提升进入UASB厌氧塔,进行废水的厌氧发酵处理,在无分子氧的情况下,通过厌氧微生物的作用,将各种复杂的有机物分解成小分子有机物甲烷和二氧化碳。UASB厌氧塔出水进入生物接触氧化池。生物法工作过程为:通过驯化培养而聚集的优势微生物群体,在生长过程中利用周围环境中的营养物质即水中的有机污染物质进行新陈代谢,达到降解污染物、净化水质的目的,出水进入二次沉淀池,二次沉淀池出水进入中间水池。中间水池的水由过滤提升泵提升进入机械滤池和炭滤池,通过各滤池内的滤料将水中残留的污染物去除,出水进入排放出水池,达标外排。混凝沉淀池的沉淀污泥和混凝气浮池的浮渣通过污泥泵进入污泥池,二次沉淀池的污泥用污泥泵一部分回流至水解酸化池,一部分提升至污泥池,污泥池内浓缩后的污泥由污泥泵抽吸至压滤机,压滤机脱水干化后污泥饼外运处置完成处理。

  进一步的,混凝气浮池上还连接有溶气泵,溶气泵上连接有空压机。

  进一步的,在接触氧化池上还连接有鼓风机。

  进一步的,UASB厌氧塔与水解酸化池之间还连接有循环泵。

  进一步的,加药装置A为PAC加药装置,加药装置B为PAM加药装置。

  进一步的,在机械滤池与排放出水池之间还设置有炭滤池。

  进一步的,调节池、混凝沉淀池、混凝气浮池、生化进水池、水解酸化池、UASB厌氧塔、接触氧化池、二次沉淀池、中间水池、机械滤池、炭滤池、排放出水池和污泥池均为防腐碳钢。

  有益效果,通过整体结构的设计实现对蔬菜榨汁废水处理更加彻底;通过加药装置A为PAC加药装置,加药装置B为PAM加药装置的设计使无法沉淀的植物纤维与PAC、PAM反应,形成絮凝物上浮,植物纤维去除效率更高;通过炭滤池的设计使污水处理更加彻底;通过各主要大型设备均为防腐碳钢的设计,从而可以使设备安装移动更加方便,从而可以根据需要进行拆卸移动设备,实现设备的二次利用。
