申请日2018.02.06
公开(公告)日2018.12.04
IPC分类号B01D21/02
摘要
本实用新型涉及一种搅拌站污水处理的浓密箱,其包括上箱体和下箱体，所述上箱体和下箱体连接;上箱体设置有清水溢流槽，清水溢流槽连接有清水出水口;上箱体内设置有斜板架组，上箱体内还设置有布水管;下箱体的下部设置有浓缩污水排料口，本实用新型提供的浓密箱，设计合理，沉降效率高。
权利要求书

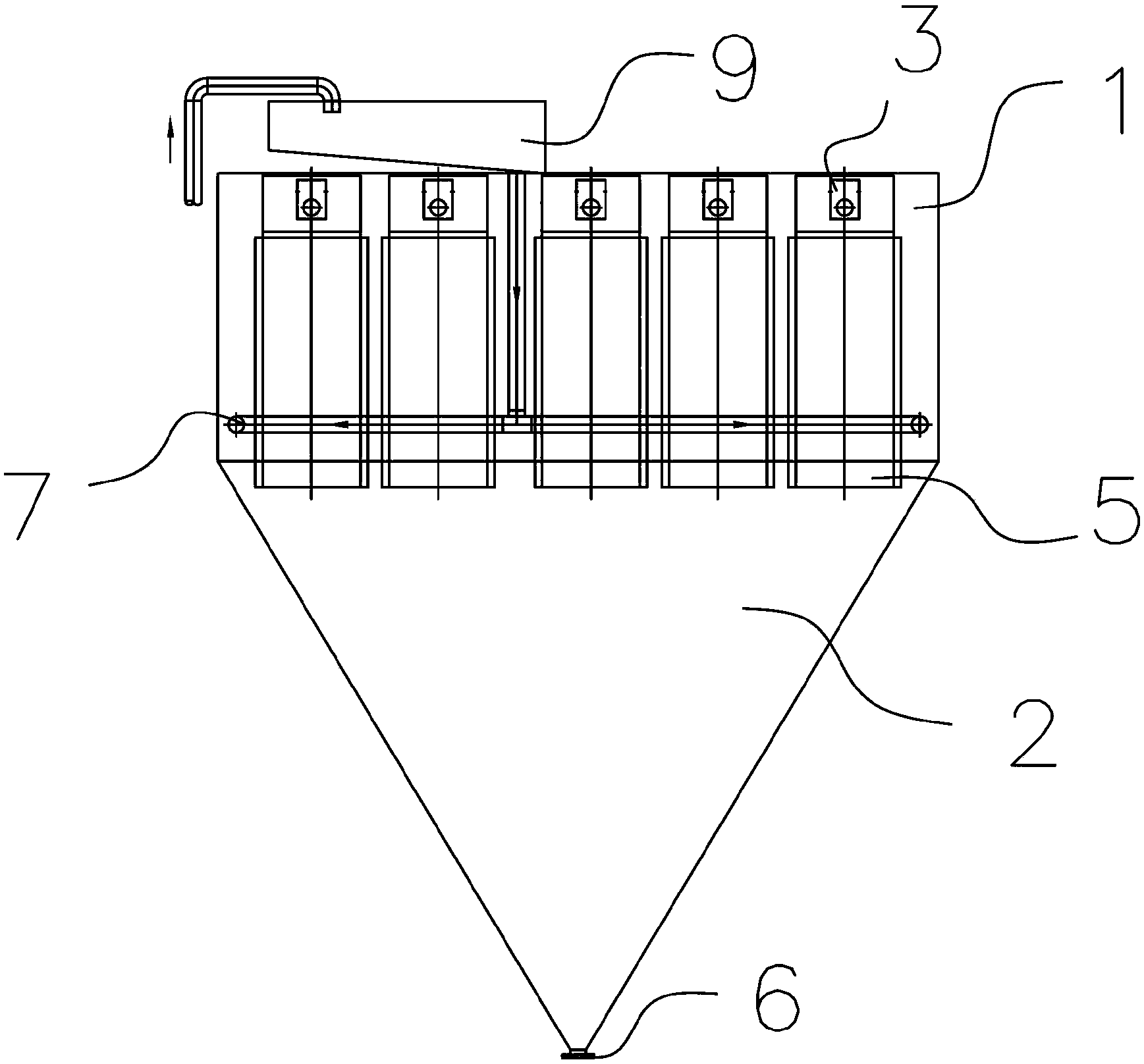

1.一种搅拌站污水处理的浓密箱，其特征在于：它包括上箱体(1)和下箱体(2)，所述上箱体(1)和下箱体(2)连接;上箱体(1)设置有清水溢流槽(3)，清水溢流槽(3)连接有清水出水口(4);上箱体(1)内设置有斜板架组(5)，上箱体(1)内还设置有布水管(7);下箱体(2)的下部设置有浓缩污水排料口(6)。
2.根据权利要求1所述的一种搅拌站污水处理的浓密箱，其特征在于：所述斜板架组(5)为两组或者两组以上，所述两组或者两组以上的斜板架组(5)平行排列设置。
3.根据权利要求1所述的一种搅拌站污水处理的浓密箱，其特征在于：所述斜板架组(5)包括斜板架(51)和设置于斜板架(51)的斜板(52)。
4.根据权利要求3所述的一种搅拌站污水处理的浓密箱，其特征在于：所述斜板(52)为两块或者两块以上，所述两块或者两块以上的斜板(52)平行排列设置。
5.根据权利要求1所述的一种搅拌站污水处理的浓密箱，其特征在于：它还包括污水进水槽(9)，所述污水进水槽(9)与所述布水管(7)连接。
6.根据权利要求1所述的一种搅拌站污水处理的浓密箱，其特征在于：它还包括清水出水槽(8)，清水出水口(4)与清水出水槽(8)连接。
7.根据权利要求4所述的一种搅拌站污水处理的浓密箱，其特征在于：两块所述斜板(52)之间的距离为50-60mm。
8.根据权利要求3所述的一种搅拌站污水处理的浓密箱，其特征在于：所述斜板(52)的水平夹角为50-55°。
9.根据权利要求3所述的一种搅拌站污水处理的浓密箱，其特征在于：所述斜板(52)为PVC斜板。
10.根据权利要求1-9任意一项所述的一种搅拌站污水处理的浓密箱，其特征在于：所述清水溢流槽(3)设置有溢流孔(31)。
说明书
一种搅拌站污水处理的浓密箱
技术领域
本实用新型涉及浓密箱技术领域，尤其是指一种搅拌站污水处理的浓密箱。
背景技术
现有的浓密箱在冶金等行业有一定的应用，但在建材行业如混凝土搅拌站还没有使用先例。在环保要求日益提高、环保政策日趋严格的大环境下，如何将搅拌站产生的大量污水进行回收再使用，避免污水外排，减少环境污染，已成为搅拌站面临的重大难题。为此，有必要研发一款高效的浓密箱以避免搅拌站污水外排，减少环境污染。
实用新型内容
本实用新型针对现有技术的问题提供一种搅拌站污水处理的浓密箱，旨在解决现有技术的浓密箱浓缩效率低的技术问题。
为了解决上述技术问题，本实用新型采用如下技术方案：本实用新型提供的一种搅拌站污水处理的浓密箱，它包括上箱体和下箱体，所述上箱体和下箱体连接;上箱体设置有清水溢流槽，清水溢流槽连接有清水出水口;上箱体内设置有斜板架组，上箱体内还设置有布水管;下箱体的下部设置有浓缩污水排料口。
优选地，所述斜板架组为两组或者两组以上，所述两组或者两组以上的斜板架组平行排列设置。
优选地，所述斜板架组包括斜板架和设置于斜板架的斜板。
优选地，所述斜板为两块或者两块以上，所述两块或者两块以上的斜板平行排列设置。
优选地，它还包括污水进水槽，所述污水进水槽与所述布水管连接。
优选地，它还包括清水出水槽，清水出水口与清水出水槽连接。
优选地，两块所述斜板之间的距离为50-60mm。
优选地，所述斜板的水平夹角为50-55°。
优选地，所述斜板为PVC斜板。
优选地，所述清水溢流槽设置有溢流孔。
本实用新型的有益效果：
本实用新型提供的一种搅拌站污水处理的浓密箱，污水通过布水管均匀送至上箱体的下部，汇集在下箱体，当污水充满下箱体后，污水从斜板架组的底部进入，沿着斜板架组上行，在上行过程中，污水中的颗粒物在斜板架组中沉降，富集之后沿着斜板架组滑下，落入下箱体中，从而达到固液分离的效果;分离出来的清水从清水溢流槽溢出，通过清水出水口流出浓密箱，下箱体中的浓度将不断升高，当浓度达到20%以上时，通过浓缩污水排料口集中送至下一工序，本实用新型提供的浓密箱，设计合理，沉降效率高。
