申请日2018.02.06
公开(公告)日2018.11.20
IPC分类号C02F1/00
摘要
本实用新型公开了一种方便使用者安装的水处理装置，包括支撑架，所述支撑架的顶部固定连接有放置块，所述放置块的内部设置有水处理罐，所述放置块的顶部设置有安装板，所述安装板的两侧均与支撑架的内壁焊接，所述安装板的正表面对称焊接有挡块。本实用新型通过设置支撑架、放置块、水处理罐、安装板、挡块、滑轨、滑块、挡板、隔板、扭块、连接杆、螺栓、防滑垫、定位杆、空心柱、弹簧、限位板和支撑腿的配合使用，解决了现有的水处理装置在安装水处理罐的时候过程繁琐，不方便使用者安装的问题，该方便使用者安装的水处理装置，具备便于安装的优点，简化了安装步骤，缩短了安装时间，降低了使用者的劳动力。
权利要求书

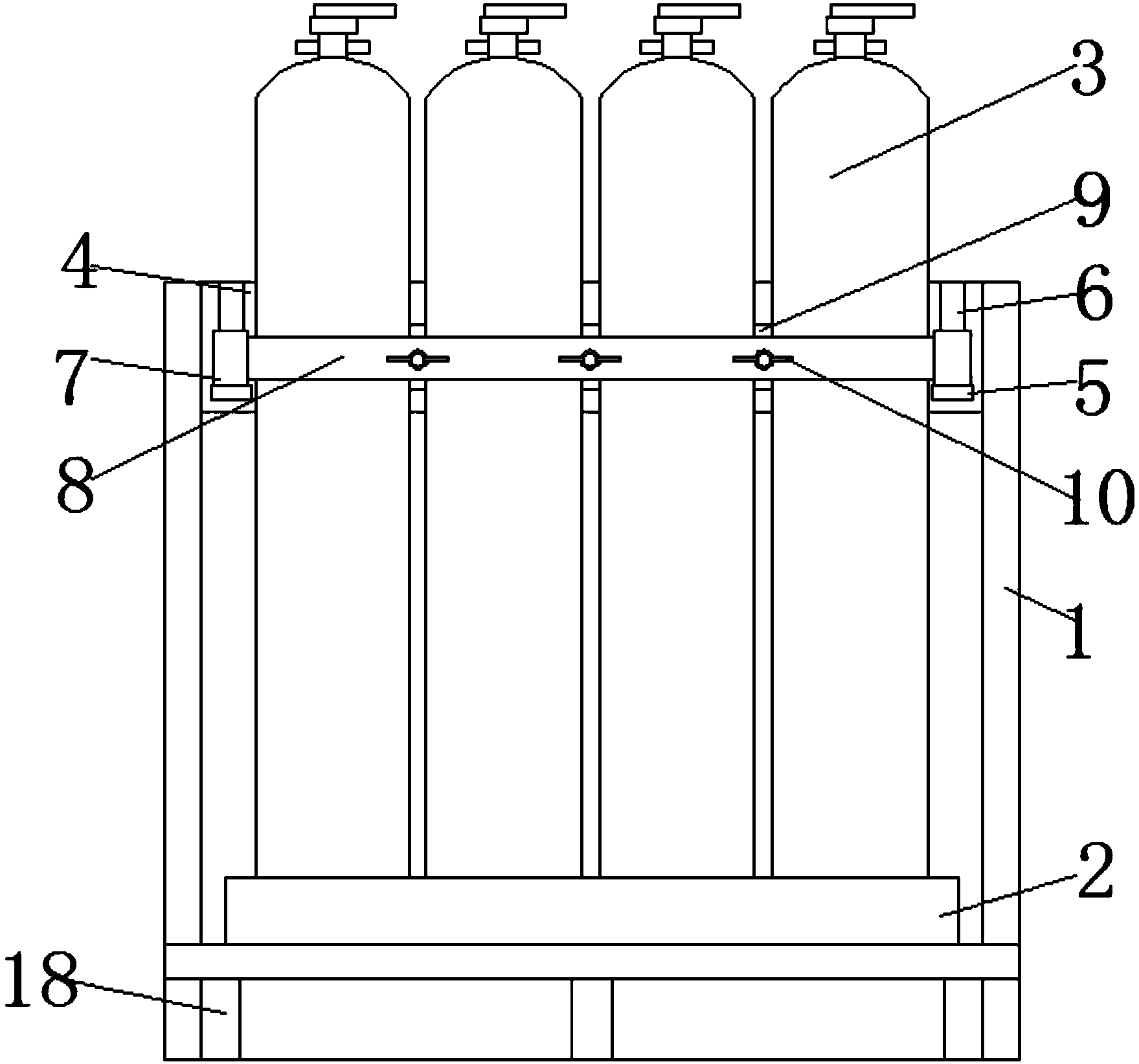

1.一种方便使用者安装的水处理装置，包括支撑架(1)，其特征在于：所述支撑架(1)的顶部固定连接有放置块(2)，所述放置块(2)的内部设置有水处理罐(3)，所述放置块(2)的顶部设置有安装板(4)，所述安装板(4)的两侧均与支撑架(1)的内壁焊接，所述安装板(4)的正表面对称焊接有挡块(5)，所述挡块(5)的顶部焊接有滑轨(6)，所述滑轨(6)的正表面滑动连接有滑块(7)，所述水处理罐(3)的正表面设置有挡板(8)，所述挡板(8)的两端均与滑块(7)焊接，所述挡板(8)的背面开设有与水处理罐(3)配合使用的弧形槽，所述安装板(4)的正表面焊接有隔板(9)，所述挡板(8)的正表面设置有扭块(10)，所述扭块(10)的背面焊接有连接杆(11)，所述连接杆(11)的后端焊接有螺栓(12)，所述螺栓(12)的螺纹端贯穿至隔板(9)的内部与隔板(9)螺纹连接，所述挡板(8)的后侧设置有防滑垫(13)，所述防滑垫(13)的正表面固定连接有定位杆(14)，所述挡板(8)的内部固定连接有空心柱(15)，所述空心柱(15)的内部设置有弹簧(16)，所述定位杆(14)的前端贯穿至空心柱(15)的内部焊接有限位板(17)，所述限位板(17)的正表面与弹簧(16)固定连接，所述支撑架(1)的底部固定连接有支撑腿(18)。
2.根据权利要求1所述的一种方便使用者安装的水处理装置，其特征在于：所述空心柱(15)的背面开设有与定位杆(14)配合使用的开口(19)，所述限位板(17)后侧的横截面积大于开口(19)的横截面积，所述开口(19)内壁的两侧均焊接有限定块(20)，所述定位杆(14)的两侧均开设有与限定块(20)配合使用的移动槽。
3.根据权利要求1所述的一种方便使用者安装的水处理装置，其特征在于：所述挡板(8)的正表面开设有与连接杆(11)配合使用的安装孔，所述扭块(10)背面的横截面积大于安装孔的横截面积。
4.根据权利要求1所述的一种方便使用者安装的水处理装置，其特征在于：所述挡板(8)的后侧开设有与空心柱(15)配合使用的安装槽，所述挡板(8)的后侧开设有与防滑垫(13)配合使用的移动槽，且安装槽与移动槽连通。
5.根据权利要求1所述的一种方便使用者安装的水处理装置，其特征在于：所述隔板(9)的数量为三个，且三个隔板(9)呈等距分布，所述放置块(2)的顶部开设有与水处理罐(3)配合使用的放置槽。
说明书
一种方便使用者安装的水处理装置
技术领域
本实用新型涉及水处理设备技术领域，具体为一种方便使用者安装的水处理装置。
背景技术
水处理的方式包括物理处理和化学处理。人类进行水处理的方式已经有相当多年历史，物理方法包括利用各种孔径大小不同的滤材，利用吸附或阻隔方式，将水中的杂质排除在外，吸附方式中较重要者为以活性炭进行吸附，阻隔方法则是将水通过滤材，让体积较大的杂质无法通过，进而获得较为干净的水。另外，物理方法也包括沉淀法，就是让比重较小的杂质浮于水面捞出，或是比重较大的杂质沉淀于下，进而取得。化学方法则是利用各种化学药品将水中杂质转化为对人体伤害较小的物质，或是将杂质集中，历史最久的化学处理方法应该可以算是用明矾加入水中，水中杂质集合后，体积变大，便可用过滤法，将杂质去除。
在对水进行净化处理的时候需要使用到水处理装置，但是现有的水处理装置在安装水处理罐的时候过程繁琐，不方便使用者安装，浪费了使用者大量的时间，增加了使用者的劳动力。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种方便使用者安装的水处理装置，具备便于安装的优点，解决了现有的水处理装置在安装水处理罐的时候过程繁琐，不方便使用者安装的问题。
(二)技术方案
为实现上述便于安装的目的，本实用新型提供如下技术方案：一种方便使用者安装的水处理装置，包括支撑架，所述支撑架的顶部固定连接有放置块，所述放置块的内部设置有水处理罐，所述放置块的顶部设置有安装板，所述安装板的两侧均与支撑架的内壁焊接，所述安装板的正表面对称焊接有挡块，所述挡块的顶部焊接有滑轨，所述滑轨的正表面滑动连接有滑块，所述水处理罐的正表面设置有挡板，所述挡板的两端均与滑块焊接，所述挡板的背面开设有与水处理罐配合使用的弧形槽，所述安装板的正表面焊接有隔板，所述挡板的正表面设置有扭块，所述扭块的背面焊接有连接杆，所述连接杆的后端焊接有螺栓，所述螺栓的螺纹端贯穿至隔板的内部与隔板螺纹连接，所述挡板的后侧设置有防滑垫，所述防滑垫的正表面固定连接有定位杆，所述挡板的内部固定连接有空心柱，所述空心柱的内部设置有弹簧，所述定位杆的前端贯穿至空心柱的内部焊接有限位板，所述限位板的正表面与弹簧固定连接，所述支撑架的底部固定连接有支撑腿。
优选的，所述空心柱的背面开设有与定位杆配合使用的开口，所述限位板后侧的横截面积大于开口的横截面积，所述开口内壁的两侧均焊接有限定块，所述定位杆的两侧均开设有与限定块配合使用的移动槽。
优选的，所述挡板的正表面开设有与连接杆配合使用的安装孔，所述扭块背面的横截面积大于安装孔的横截面积。
优选的，所述挡板的后侧开设有与空心柱配合使用的安装槽，所述挡板的后侧开设有与防滑垫配合使用的移动槽，且安装槽与移动槽连通。
优选的，所述隔板的数量为三个，且三个隔板呈等距分布，所述放置块的顶部开设有与水处理罐配合使用的放置槽。
(三)有益效果
与现有技术相比，本实用新型提供了一种方便使用者安装的水处理装置，具备以下有益效果：
1、本实用新型通过设置支撑架、放置块、水处理罐、安装板、挡块、滑轨、滑块、挡板、隔板、扭块、连接杆、螺栓、防滑垫、定位杆、空心柱、弹簧、限位板和支撑腿的配合使用，解决了现有的水处理装置在安装水处理罐的时候过程繁琐，不方便使用者安装的问题，该方便使用者安装的水处理装置，具备便于安装的优点，简化了安装步骤，缩短了安装时间，降低了使用者的劳动力，方便使用者使用。
2、本实用新型通过放置槽的设置，起到固定水处理罐的作用，对水处理罐进行第一次定位，通过开口的设置，起到便于定位杆前后移动的作用，通过限定块和移动槽的配合使用，对定位杆的位置起到固定的作用，增加了定位杆使用时的稳定性，通过安装孔的设置，起到便于安装连接杆的作用，通过安装槽的设置，起到便于安装空心柱对空心柱的位置进行定位的作用，通过移动槽的设置，起到便于防滑垫前后的移动的作用，通过隔板的设置，对水处理罐的位置进一步的进行限定。
