申请日2018.02.06
公开(公告)日2018.11.09
IPC分类号B01D53/75; B01D53/44
摘要
本实用新型提供了一种包括收集与处理化工行业废水站臭气的系统，尤其涉及前端废水池无组织排放气体的收集以及不同工艺的组合方式，该系统包括通过气体管道依次连接的玻璃钢密闭罩、喷淋洗涤塔、低温等离子设备、紫外光氧催化设备、植物液喷雾箱。玻璃钢密闭罩的下方为废水池，玻璃钢密闭罩设有系统的进气口，喷淋洗涤塔与低温等离子设备之间设有第二气体管道，光氧催化设备设置在低温等离子设备的右侧，植物液喷雾箱设置在光氧催化设备的右侧，植物液喷雾箱的右侧连接风机，烟囱连接风机，烟囱为系统的出气口。本实用新型克服了废水池有机臭气无组织排放，无法有效收集的问题以及一般光氧催化设备产生过量的臭氧排放到空气中的问题。
权利要求书
1.一种化工行业废水站臭气收集与处理系统，其特征在于，包括通过气体管道依次连接的玻璃钢密闭罩、喷淋洗涤塔、低温等离子设备、光氧催化设备、植物液喷雾箱、风机、烟囱和第一气体管道;所述玻璃钢密闭罩的下方为废水池，所述玻璃钢密闭罩设有系统的进气口，所述玻璃钢密闭罩设有一个孔作为空气补充口，所述玻璃钢密闭罩的上方还设有抽气口，所述抽气口与第一气体管道的一端相连，所述第一气体管道的另一端连接喷淋洗涤塔，所述喷淋洗涤塔与低温等离子设备之间设有第二气体管道，所述光氧催化设备设置在低温等离子设备的右侧，所述植物液喷雾箱设置在光氧催化设备的右侧，所述植物液喷雾箱的右侧连接风机，所述烟囱连接风机，所述烟囱为系统的出气口。
2.根据权利要求1所述的一种化工行业废水站臭气收集与处理系统，其特征在于，所述喷淋洗涤塔的内部自下而上设有循环水池、第一填充层、第一喷淋层、第二填充层、第二喷淋层和除雾层，所述喷淋洗涤塔的顶部设有出气口。
3.根据权利要求1所述的一种化工行业废水站臭气收集与处理系统，其特征在于，所述低温等离子设备的前端设置有两层除雾板，所述两层除雾板使用高效纤维填充。
4.根据权利要求1所述的一种化工行业废水站臭气收集与处理系统，其特征在于，所述光氧催化设备为紫外光氧催化设备。
5.根据权利要求1所述的一种化工行业废水站臭气收集与处理系统，其特征在于，所述光氧催化设备的前端设置有单层除雾板，所述单层除雾板使用高效纤维填充。
6.根据权利要求1所述的一种化工行业废水站臭气收集与处理系统，其特征在于，所述植物液喷雾箱使用植物液吸收去除系统残余有机臭气小分子和低温等离子设备和光氧催化设备产生的过量臭氧。
7.根据权利要求1所述的一种化工行业废水站臭气收集与处理系统，其特征在于，所述植物液喷雾箱的末端采用离心分离方式进行气水分离。
8.根据权利要求6所述的一种化工行业废水站臭气收集与处理系统，其特征在于，所述植物液是根据不同型号工作液针对化工行业废水站臭气处理系统调配制得，所述植物液可进行有效回收再循环利用。
9.根据权利要求1所述的一种化工行业废水站臭气收集与处理系统，其特征在于，所述烟囱为15米高排放烟囱。
说明书
一种化工行业废水站臭气收集与处理系统
技术领域
本实用新型涉及有机废气污染治理技术领域，具体的涉及一种包括收集与处理化工行业废水站臭气的系统，尤其是前端的臭气收集系统和末端的工艺组合。
背景技术
现有废水站臭气一般为无组织排放，但随着国家对环境治理方面越来越重视，大气治理要求越来越严格，废水站臭气(VOCs)也需经过收集、处理达标以后才能排放。目前，常见的VOCs治理方法主要有生物法、化学洗涤法、燃烧法、植物液吸收、光催化氧化、低温等离子体技术等。
1.生物法
生物法是近年来研究较多的一种处理工艺，其主要是利用微生物的代谢活动降解VOCs和恶臭物质，使之氧化为无毒无害的终产物。该方法最突出的优点是净化低浓度有机污染物时效果明显、处理成本低廉、基本无二次污染，但存在气阻大、降解速率慢、设备体积庞大、易受污染物浓度及温度的影响，而且该法仅适用于亲水性及易生物降解物质的处理，对疏水性和难生物降解物质的处理还存在一定难度。
2.化学洗涤法
目前，化学洗涤除臭技术主要指酸碱净化技术，即将酸碱性不同VOCs气体通过洗涤塔用酸和碱洗涤进行化学反应。但是，水洗只能去除可溶或部分微溶于水的VOCs物质;酸洗可去除胺类等碱性物质;碱洗则适于去除低级脂肪酸等酸性物质。
3.燃烧法
燃烧法主要有直接燃烧(TO)、蓄热燃烧(RTO)和蓄热催化燃烧(RCO)等，主要适用于小风量高浓度的废气处理，燃烧法对废气成分处理彻底，但对废气成分安全性要求高，运行燃气或电能耗较大，产生的烟气需二次处理。而且，焚烧含氯代有机物时会产生氯化氢腐蚀问题，尤其是在高温状态下，氯化氢的腐蚀性能大大增强，不仅对管道存在腐蚀，更严重的是会引起焚烧炉的腐蚀。焚烧时存在爆炸的潜在危险，尤其是易挥发性可燃气体，若达到其爆炸极限遇明火则有可能引起爆炸。
4.植物液吸收技术
VOCs处理的工作液源自360多种天然树木、花草的提取液，经特殊的微乳化技术复配而成。可根据臭气源的不同特征，针对性地选择不同型号工作液进行配比。植物液中含有多种高化学活性有效成份，既可经专用的控制设备和雾化装置雾化成粒径小于0.04mm的液滴去除现场空间的低浓度VOCs，又可采用洗涤塔的方式集中收集处理高浓度VOCs。其主要原理为通过吸附、吸收、分解、化合、催化氧化、聚合等一系列物理、化学反应机制消除臭味使之变成无毒、无味分子，是有效除臭、除异味的理想环保产品。天然植物液去除VOCs，因其先进的技术和科学的方法，能真正意义上实现绿色、环保，既不会影响人体健康，对环境也不会造成二次污染。
5.光催化氧化技术
光催化氧化是在光照的作用下发生催化作用，光催化氧化反应是以半导体及空气为催化剂，以光为能量，将有机物降解为CO2和H2O。在光催化氧化反应中，通过紫外光照射在纳米TiO2光催化剂上产生电子-空穴对，与表面吸附的水分和氧气反应生成具有强氧化性的羟基自由基(·OH)和超氧离子自由基(O2·-)，可把各种废臭气体在光催化氧化的作用下转化成二氧化碳、水及其它无毒无害物质，同时具有除臭、消毒、杀菌的功效。
6.低温等离子体技术
低温等离子体是继固态、液态、气态之后的物质第四态，当外加电压达到气体的放电电压时，气体被击穿，产生包括电子、各种离子、原子和自由基在内的混合体。放电过程中虽然电子温度很高，但重粒子温度很低，整个体系呈现低温状态，所以称为低温等离子体。低温等离子体降解污染物是利用这些高能电子、自由基等活性粒子和臭气中的污染物作用，使污染物分子在极短的时间内发生分解，并发生后续的各种反应以达到降解污染物的目的。
虽如上所述的各种处理技术已十分成熟，但是化工行业废水站VOCs成分及其反应复杂，挥发性物质无法具体确定成分及浓度，使用单一的某一种技术来处理VOCs处理效果不能达到排放要求，需要进行多种工艺组合来处理VOCs。故需要一种克服废水池有机臭气无组织排放，无法有效收集的问题以及一般光氧催化设备产生过量的臭氧排放到空气中的问题的化工行业废水站臭气收集与处理系统。
实用新型内容
鉴于以上问题，本实用新型提供了一种化工行业废水站臭气收集与处理系统克服废水池有机臭气无组织排放，无法有效收集的问题以及一般光氧催化设备产生过量的臭氧排放到空气中的问题的，有效收集废水站的无组织排放臭气，大大提高了臭气的净化效率，并无二次污染的产生。
为了实现上述实用新型目的，本实用新型提供以下技术方案：

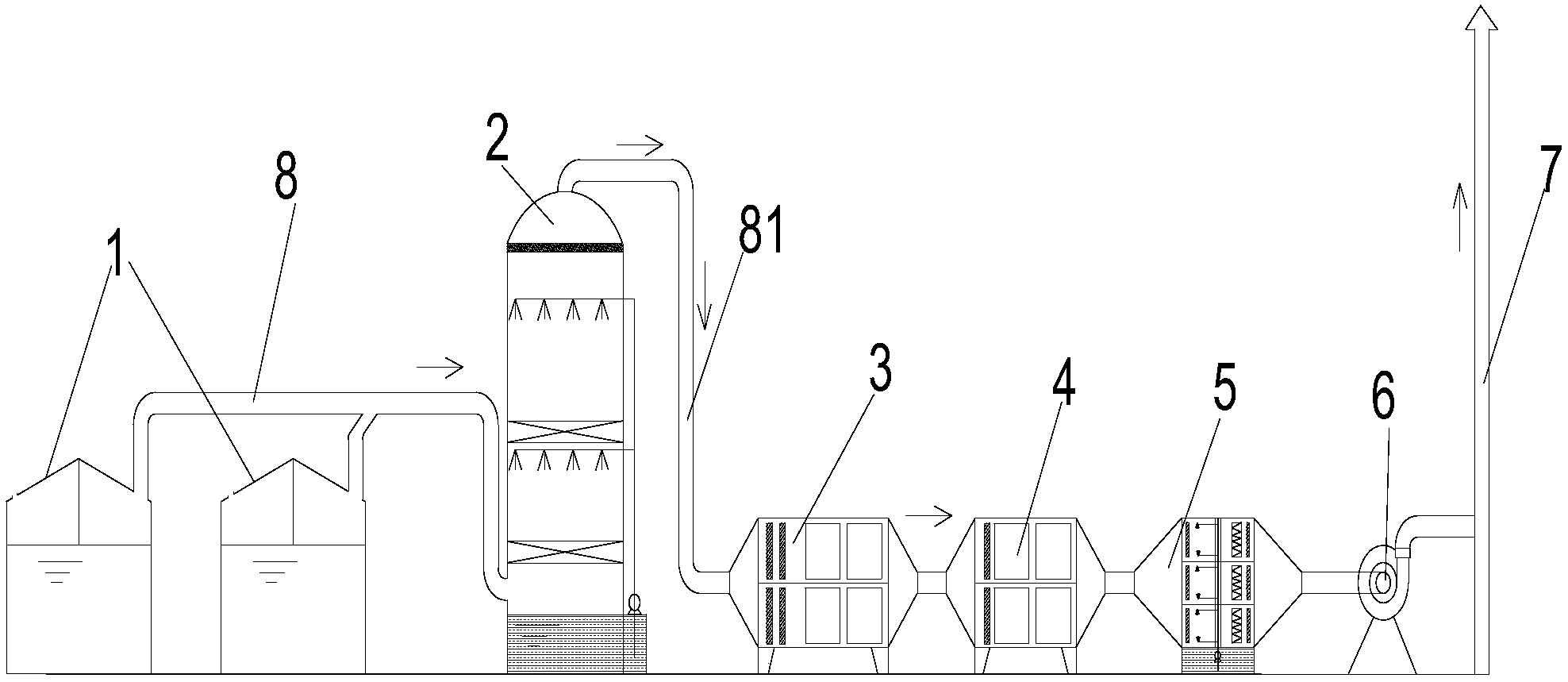

本实用新型中一种化工行业废水站臭气收集与处理系统，包括通过气体管道依次连接的玻璃钢密闭罩、喷淋洗涤塔、低温等离子设备、光氧催化设备、植物液喷雾箱、风机、烟囱和第一气体管道;所述玻璃钢密闭罩的下方为废水池，所述玻璃钢密闭罩设有系统的进气口，使用所述玻璃钢密闭罩对废水池进行密闭处理，可有效收集废水池无组织排放的臭气，所述玻璃钢密闭罩设有一个孔作为空气补充口，所述玻璃钢密闭罩上方还设有抽气口，所述抽气口与第一气体管道的一端相连，所述第一气体管道的另一端连接喷淋洗涤塔，所述喷淋洗涤塔与低温等离子设备之间设有第二气体管道，所述光氧催化设备设置在低温等离子设备的右侧，所述植物液喷雾箱设置在光氧催化设备的右侧，所述植物液喷雾箱的右侧连接风机，所述烟囱连接风机，所述烟囱为系统的出气口。
所述喷淋洗涤塔的内部自下而上设有循环水池、第一填充层、第一喷淋层、第二填充层、第二喷淋层和除雾层，所述喷淋洗涤塔的顶部设有出气口。
所述低温等离子设备的前端设置有两层除雾板，所述除雾板使用高效纤维填充。
所述光氧催化设备为紫外光氧催化设备。
所述光氧催化设备的前端设置有单层除雾板，所述单层除雾板使用高效纤维填充。
所述植物液喷雾箱使用植物液吸收去除系统残余有机臭气小分子和低温等离子设备和光氧催化设备产生的过量臭氧。
所述植物液喷雾箱的末端采用离心分离方式进行气水分离。
所述植物液是根据不同型号工作液针对化工行业废水站臭气处理系统调配制得，所述植物液可进行有效回收再循环利用。
所述烟囱为15米高排放烟囱。
本实用新型的优点和有益效果在于：提供一种化工行业废水站臭气收集与处理系统克服废水池有机臭气无组织排放，无法有效收集的问题以及一般光氧催化设备产生过量的臭氧排放到空气中的问题的。
本实用新型首先采用玻璃钢盖子分别盖住不同的废水池，并与废水池中的废水液面留出一定的空间，废水池上的盖子可以有效防止臭气往外挥发扩散，可以达到臭气的有效收集，盖子上有一个抽气口接抽气管道，一般在对角的位置上设置一个人孔，同时可充当补风口，有补风、增加盖子密封区域的空气对流效果，大大提高废水池与盖子之间这块密闭区域的臭气收集效果;通过特定波长如185nm和254nm的紫外灯及低温等离子体这种组合工艺的方式对VOCs成分进行照射，可促进VOCs分子的表面羟基化，大幅提高其活性，有利于降解并提高活性植物液吸收的效率;选用纳米级高活性植物液来吸收经光氧催化设备和低温等离子设备处理的臭气分子，通过纳米技术和高活化技术处理后的水溶性生物制剂，可以充分消除恶臭及VOCs;同时，纳米级高活性植物液喷雾箱可充分吸收光氧催化设备产生的过量的臭氧，实现无臭氧排放。
