申请日2018.02.06
公开(公告)日2018.10.19
IPC分类号C02F1/00
摘要
本实用新型公开了一种带有加料装置的工业废水处理系统，其特征在于，包括药剂罐，废水进水管线，药剂进水管线、反应池进水管线和反应池;所述药剂罐连通药剂进水管线，所述药剂进水管线通过三通电磁阀连通废水进水管线和反应池进水管线，所述反应池进水管线的另一自由端连通反应池，所述进水管线上设有提升泵;所述药剂罐的外部出口处连接电磁阀，药剂罐顶部设置有液位计和温度计，药剂罐内的底部设有搅拌浆，药剂罐的外壁设有加热保温夹套;所述三通电磁阀、提升泵、电磁阀和液位计分别与控制器电连接。该系统可按比例投放各类药剂，并通过反应池内充分的接触反应，高效的实现工业废水的自动化处理。
权利要求书

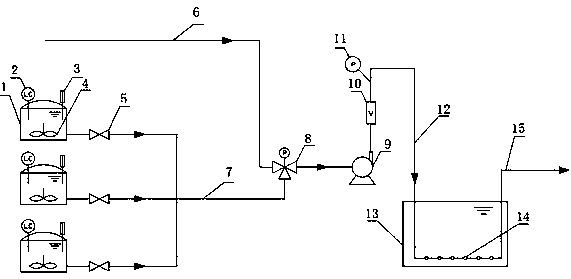

1.一种带有加料装置的工业废水处理系统，其特征在于，包括药剂罐(1)，废水进水管线(6)，药剂进水管线(7)、反应池进水管线(12)和反应池(13);所述药剂罐(1)连通药剂进水管线(7)，所述药剂进水管线(7)通过三通电磁阀(8)连通废水进水管线(6)和反应池进水管线(12)，所述反应池进水管线(12)的另一自由端连通反应池(13)，所述进水管线(12)上设有提升泵(9);所述药剂罐的外部出口处连接电磁阀(5)，药剂罐(1)顶部设置有液位计(2)和温度计(3)，药剂罐内的底部设有搅拌浆(4)，药剂罐的外壁设有加热保温夹套;所述三通电磁阀(8)、电磁阀(5)和液位计(2)分别与控制器(16)电连接。
2.根据权利要求1所述的一种带有加料装置的工业废水处理系统，其特征在于，所述的药剂罐(1)为多个，其中每个药剂罐(1)均分别连通药剂进水管线(7)，所述的每个药剂罐(1)的外部出口处均连接有电磁阀(5)。
3.根据权利要求1所述的一种带有加料装置的工业废水处理系统，其特征在于，所述药剂罐内的温度维持在20-30℃。
4.根据权利要求1所述的一种带有加料装置的工业废水处理系统，其特征在于，反应池(13)池底均匀地固定设置布水管线(14)，所述反应池进水管线(12)的一端连通布水管线(14)的入口，布水管线(14)的出口连通输出管线(15)。
5.根据权利要求1所述的一种带有加料装置的工业废水处理系统，其特征在于，反应池进水管线(12)上连接有流量计(10)和压力表(11)。
说明书
一种带有加料装置的工业废水处理系统
技术领域
本实用新型涉及一种工业污水处理设备领域,尤其是一种带有加料装置的工业废水处理系统。
背景技术
目前我国工业废水排放总量已超过250亿吨，且具有成分复杂、高COD、高含盐量、毒性大及难降解等特点。
在电子电镀、机械加工、喷涂印染、石油化工、医药加工、垃圾处理等行业均会产生大量的高浓度难降解有机废水。此类废水的处理普遍采用物理、化学工艺，均会涉及配药、加药过程，所以药剂的投加也是整个废水处理系统当中的重要环节。投料方式对系统能否连续、稳定的运行、后期系统维护及整个项目的投资成本均有重要影响。
发明内容
针对以上存在的问题，本实用新型提供一种带有加药装置的工业废水处理系统，可按比例投放各类药剂，并通过反应池内充分的接触反应，高效的实现工业废水的自动化处理。
为了解决该技术问题，本实用新型所采用的技术方案是：
提供一种带有加料装置的工业废水处理系统，包括药剂罐，废水进水管线，药剂进水管线、反应池进水管线和反应池;所述药剂罐连通药剂进水管线，所述药剂进水管线通过三通电磁阀连通废水进水管线和反应池进水管线，所述反应池进水管线的另一自由端连通反应池，所述进水管线上设有提升泵;所述药剂罐的外部出口处连接电磁阀，药剂罐顶部设置有液位计和温度计，药剂罐内的底部设有搅拌浆，药剂罐的外壁设有加热保温夹套;所述三通电磁阀、电磁阀和液位计分别与控制器电连接。
更进一步的，所述的药剂罐为多个，其中每个药剂均分别连通药剂进水管线，所述的每个药剂罐的外部出口处均连接有电磁阀。
更进一步的，所述药剂罐内的温度维持在20-30℃。
更进一步的，反应池池底均匀地固定设置布水管线，所述反应池进水管线的一端连通布水管线的入口，布水管线的出口连通输出管线。
更进一步的，反应池进水管线上连接有流量计和压力表。
与现有技术相比，本实用新型的有益效果是：
本实用新型的加料装置可以按需要设置各种药剂的加药罐，将各类药剂按一定比例充分混合，提高药剂利用率;省略传统加药工艺中的配药池、投药池及药剂泵;并可以将三通电磁阀与自控程序和自控设备结合，实现整个加药过程的自动化操作，有效降低工程投资成本。
加药罐可以控制合适的加药温度，防止温度过高药剂失活，温度过低难以发挥药剂的最佳性能，控制加药温度有助于保持细菌最适宜生长的温度。
通过流量计监测流量，确保污水在反应池
