申请日2018.02.06
公开(公告)日2018.10.19
IPC分类号C02F1/58; C02F101/14
摘要
本实用新型公开了一种来自氟精细化工生产装置的废水的处理装置，包括废水处理箱，废水处理箱的一侧侧壁顶端设有进料口，废水处理箱的一侧侧壁上固定有储料箱，且储料箱位于进料口的正上方，储料箱的底端一侧设有导料口，且导料口与进料口的内部相连通，进料口内滑动连接有水平设置的活动柱，且活动柱的一端延伸进废水处理箱的内部并连接有竖直设置的限位板，活动柱上分别开设有竖直设置的第一储料孔和第二储料孔，活动柱延伸出进料口的一端铰接有倾斜设置的第一连杆。本装置结构简单，设计合理，构思巧妙，便于除氟剂的投放，节省了大量时间，同时过滤网便于取出，方便了废水处理工作，实用性强。
权利要求书

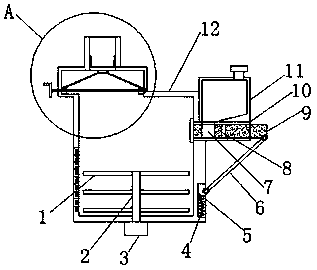

1.一种来自氟精细化工生产装置的废水的处理装置，包括废水处理箱(12)，其特征在于，所述废水处理箱(12)的一侧侧壁顶端设有进料口(10)，废水处理箱(12)的一侧侧壁上固定有储料箱(11)，且储料箱(11)位于进料口(10)的正上方，储料箱(11)的底端一侧设有导料口，且导料口与进料口(10)的内部相连通，进料口(10)内滑动连接有水平设置的活动柱(9)，且活动柱(9)的一端延伸进废水处理箱(12)的内部并连接有竖直设置的限位板，活动柱(9)上分别开设有竖直设置的第一储料孔(7)和第二储料孔(8)，活动柱(9)延伸出进料口(10)的一端铰接有倾斜设置的第一连杆(6)，所述废水处理箱(12)的一侧侧壁底端滑动连接有滑块(5)，第一连杆(6)的另一端铰接在滑块(5)的一侧侧壁上，废水处理箱(12)的顶端设有安装壳(13)，安装壳(13)的底端与废水处理箱(12)的内部相连通，安装壳(13)的顶端中间位置设有进液口(17)，进液口(17)内滑动连接有水平设置的过滤网(18)，安装壳(13)的内部转动连接有水平设置的螺杆(14)，且螺杆(14)的一端延伸出安装壳(13)的外部，螺杆(14)上螺纹连接有两个对称设置的螺纹块(19)，螺纹块(19)的顶端均铰接有第二连杆(16)，两个第二连杆(16)的顶端铰接有水平设置的推板(15)，且推板(15)位于过滤网(18)的正下方。
2.根据权利要求1所述的一种来自氟精细化工生产装置的废水的处理装置，其特征在于，所述废水处理箱(12)的一侧侧壁底端开设有竖直设置的T形滑槽，滑块(5)滑动连接在T形滑槽内，滑块(5)的底端连接有竖直设置的弹簧(4)，且弹簧(4)的另一端连接在T形滑槽的一端侧壁上。
3.根据权利要求1所述的一种来自氟精细化工生产装置的废水的处理装置，其特征在于，所述废水处理箱(12)的底端中心位置固定有搅拌电机(3)，搅拌电机(3)的输出轴连接有竖直设置的转杆(2)，转杆(2)上设有均匀分布的搅拌杆(1)，且搅拌杆(1)均位于废水处理箱(12)的内部。
4.根据权利要求1所述的一种来自氟精细化工生产装置的废水的处理装置，其特征在于，所述螺杆(14)延伸出安装壳(13)的一端设有旋转把手，旋转把手上设有橡胶套。
5.根据权利要求1所述的一种来自氟精细化工生产装置的废水的处理装置，其特征在于，所述废水处理箱(12)的一侧侧壁上设有刻度线。
说明书
一种来自氟精细化工生产装置的废水的处理装置
技术领域
本实用新型涉及废水处理技术领域，尤其涉及一种来自氟精细化工生产装置的废水的处理装置。
背景技术
精细化工是综合性较强的技术密集型工业。首先，生产过程中工艺流程长、单元反应多、原料复杂、中间过程控制要求严格，而且应用和涉及多领域、多学科的理论知识和专业技能，其中包括多步台成，分离技术，分析测试、性能筛选、复配技术、剂型研制、商品化加工、应用开发和技术服务等。
在氟精细化工生产中，会产生大量的含氟废水，含氟废水需要经过处理装置处理后再进行排放，含氟废水一般都是通过向废水中添加除氟剂，除氟剂一般为氢氧化钙、氧化钙、氯化钙、硫酸钙、硝酸钙、聚合氧化铝中的一种或几种，通过除氟剂将含氟离子除去，但是在加入除氟剂之前，需要人工进行称量，然后通过人工将除氟剂添加进废水处理装置内，在这过程中可能会出现除氟剂倾洒的现象，造成一定的浪费，并且较为麻烦，耗时较多，为此我们提出一种来自氟精细化工生产装置的废水的处理装置。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种来自氟精细化工生产装置的废水的处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种来自氟精细化工生产装置的废水的处理装置，包括废水处理箱，废水处理箱的一侧侧壁顶端设有进料口，废水处理箱的一侧侧壁上固定有储料箱，且储料箱位于进料口的正上方，储料箱的底端一侧设有导料口，且导料口与进料口的内部相连通，进料口内滑动连接有水平设置的活动柱，且活动柱的一端延伸进废水处理箱的内部并连接有竖直设置的限位板，活动柱上分别开设有竖直设置的第一储料孔和第二储料孔，活动柱延伸出进料口的一端铰接有倾斜设置的第一连杆，所述废水处理箱的一侧侧壁底端滑动连接有滑块，第一连杆的另一端铰接在滑块的一侧侧壁上，废水处理箱的顶端设有安装壳，安装壳的底端与废水处理箱的内部相连通，安装壳的顶端中间位置设有进液口，进液口内滑动连接有水平设置的过滤网，安装壳的内部转动连接有水平设置的螺杆，且螺杆的一端延伸出安装壳的外部，螺杆上螺纹连接有两个对称设置的螺纹块，螺纹块的顶端均铰接有第二连杆，两个第二连杆的顶端铰接有水平设置的推板，且推板位于过滤网的正下方。
优选的，所述废水处理箱的一侧侧壁底端开设有竖直设置的T形滑槽，滑块滑动连接在T形滑槽内，滑块的底端连接有竖直设置的弹簧，且弹簧的另一端连接在T形滑槽的一端侧壁上。
优选的，所述废水处理箱的底端中心位置固定有搅拌电机，搅拌电机的输出轴连接有竖直设置的转杆，转杆上设有均匀分布的搅拌杆，且搅拌杆均位于废水处理箱的内部。
优选的，所述螺杆延伸出安装壳的一端设有旋转把手，旋转把手上设有橡胶套。
优选的，所述废水处理箱的一侧侧壁上设有刻度线。
本实用新型中的有益效果：
1、本实用新型通过在该废水处理装置上设有储料箱，通过推动活动柱，使得将填充进第一储料孔和第二储料孔内的除氟剂推送至废水处理箱内，并且第一储料孔和第二储料孔内每次填充的除氟剂质量大致相同，在方便投放除氟剂的同时还可控制添加量，具有很强的实用性;
2、通过螺杆带动两个第二连杆活动，使得推板活动并将过滤网慢慢顶出进液口，便于过滤网的取出，以便清洗更换。
本装置结构简单，设计合理，构思巧妙，便于除氟剂的投放，节省了大量时间，同时过滤网便于取出，方便了废水处理工作，实用性强。
