申请日2018.02.06
公开(公告)日2018.10.19
IPC分类号C02F9/14
摘要
本实用新型公开了一种环保型一体化污水处理设备，包括外箱体、风机，所述外箱体内部通过隔板依次分隔成第一生物池、第一沉淀池、第二生物池、第二沉淀池、MBR膜反应池和清水池，所述第一生物池、所述第二生物池和所述MBR膜反应池顶部均设置有所述风机，所述风机外端设置有外防护罩，所述风机内端设置有过滤器，所述第一沉淀池内部设置有泥水分离器，所述外箱体内底部设置有污泥消化池，所述污泥消化池一端设置有出泥管，所述污泥消化池内部设置有清泥板，所述清泥板中央设置有螺杆，所述螺杆端部设置有电动机，所述螺杆两侧设置有导向柱。有益效果在于：可以定期对污泥进行清理，避免污泥大量堆积影响污水处理效果，提高污水处理质量。
权利要求书
1.一种环保型一体化污水处理设备，其特征在于：包括外箱体、风机，所述外箱体内部通过隔板依次分隔成第一生物池、第一沉淀池、第二生物池、第二沉淀池、MBR膜反应池和清水池，所述第一生物池、所述第二生物池和所述MBR膜反应池顶部均设置有所述风机，所述风机外端设置有外防护罩，所述风机内端设置有过滤器，所述第一沉淀池内部设置有泥水分离器，所述外箱体内底部设置有污泥消化池，所述污泥消化池一端设置有出泥管，所述污泥消化池内部设置有清泥板，所述清泥板中央设置有螺杆，所述螺杆端部设置有电动机，所述螺杆两侧设置有导向柱。
2.根据权利要求1所述的一种环保型一体化污水处理设备，其特征在于：所述污泥消化池焊接在所述外箱体内底部，所述污泥消化池与所述第一沉淀池和所述第二沉淀池连通。
3.根据权利要求1所述的一种环保型一体化污水处理设备，其特征在于：所述螺杆通过轴承安装在所述污泥消化池内部，所述清泥板上安装有与所述螺杆配合安装的滚珠套，所述螺杆端部通过联轴器与所述电动机相连接。
4.根据权利要求1所述的一种环保型一体化污水处理设备，其特征在于：所述导向柱通过螺钉固定在所述污泥消化池内部，所述导向柱从所述清泥板上穿过，所述出泥管对应所述螺杆与所述导向柱之间的空间。
5.根据权利要求1所述的一种环保型一体化污水处理设备，其特征在于：所述第一沉淀池通过污泥泵与所述第一生物池连通，所述第二沉淀池通过污泥泵与所述第二生物池连通，所述第二沉淀池内同样安装有所述泥水分离器。
6.根据权利要求1所述的一种环保型一体化污水处理设备，其特征在于：所述第一沉淀池上端设置有与所述第二生物池连通的孔洞，所述第二沉淀池上端设置有与所述MBR膜反应池连通的孔洞，所述MBR膜反应池内部设置有MBR膜组，所述MBR膜反应池底部与所述清水池连通。
7.根据权利要求1所述的一种环保型一体化污水处理设备，其特征在于：所述风机通过螺钉固定在所述外箱体顶部，所述外防护罩通过螺钉固定在所述风机上方，所述外防护罩为金属网状。
8.根据权利要求1所述的一种环保型一体化污水处理设备，其特征在于：所述过滤器通过螺钉固定在所述风机与所述外箱体接触面上，所述过滤器内设置有干燥剂和除臭剂。
说明书
一种环保型一体化污水处理设备
技术领域
本实用新型涉及环保设备技术领域，特别是涉及一种环保型一体化污水处理设备。
背景技术
日常生活污水和工业污水如果直接排放，污水中的物质会对地下淡水资源造成污染，使得水质变坏，从而降低可利用的淡水资源的量，缺少足够的淡水资源将对人们的身体健康产生严重的影响。为了减少水污染，污水一般需要过滤后才能排放。为了减少污水处理设备的占地面积，埋地式污水处理设备被广泛的应用。申请号为201620341089.2的中国专利，公开了一种整体地埋式一体化污水处理系统，包括：污水调节池、格栅池、一体化污水处理单元、设备控制区、出水井，所述污水调节池通过第一过流孔与所述格栅池并排连通，依次并排设置的所述设备控制区、所述一体化污水处理单元、所述出水井安装在所述污水调节池的上端面，且所述一体化污水处理单元与所述出水井通过第二过流孔连通。上述专利存在进行污泥处理器时缺乏必要的清淤装置，导致污泥清理麻烦。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种环保型一体化污水处理设备。
本实用新型通过以下技术方案来实现上述目的：

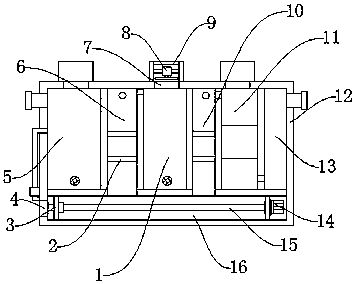

一种环保型一体化污水处理设备，包括外箱体、风机，所述外箱体内部通过隔板依次分隔成第一生物池、第一沉淀池、第二生物池、第二沉淀池、MBR膜反应池和清水池，所述第一生物池、所述第二生物池和所述MBR膜反应池顶部均设置有所述风机，所述风机外端设置有外防护罩，所述风机内端设置有过滤器，所述第一沉淀池内部设置有泥水分离器，所述外箱体内底部设置有污泥消化池，所述污泥消化池一端设置有出泥管，所述污泥消化池内部设置有清泥板，所述清泥板中央设置有螺杆，所述螺杆端部设置有电动机，所述螺杆两侧设置有导向柱。
进一步的，所述污泥消化池焊接在所述外箱体内底部，所述污泥消化池与所述第一沉淀池和所述第二沉淀池连通。
进一步的，所述螺杆通过轴承安装在所述污泥消化池内部，所述清泥板上安装有与所述螺杆配合安装的滚珠套，所述螺杆端部通过联轴器与所述电动机相连接。
进一步的，所述导向柱通过螺钉固定在所述污泥消化池内部，所述导向柱从所述清泥板上穿过，所述出泥管对应所述螺杆与所述导向柱之间的空间。
进一步的，所述第一沉淀池通过污泥泵与所述第一生物池连通，所述第二沉淀池通过污泥泵与所述第二生物池连通，所述第二沉淀池内同样安装有所述泥水分离器。
进一步的，所述第一沉淀池上端设置有与所述第二生物池连通的孔洞，所述第二沉淀池上端设置有与所述MBR膜反应池连通的孔洞，所述MBR膜反应池内部设置有MBR膜组，所述MBR膜反应池底部与所述清水池连通。
进一步的，所述风机通过螺钉固定在所述外箱体顶部，所述外防护罩通过螺钉固定在所述风机上方，所述外风护罩为金属网状。
进一步的，所述过滤器通过螺钉固定在所述风机与所述外箱体接触面上，所述过滤器内设置有干燥剂和除臭剂。
上述结构中，经过栅格机过滤和调配后的污水进入所述第一生物池，所述第一生物池内的好氧细菌吸收污水中的有机物进行大量、快速的繁殖，消耗污泥中的有机物，然后经过污泥泵的提升进入所述第一沉淀池内，经过所述泥水分离器的分离后污泥落入所述污泥消化池内，初步清洁的泥水进入所述第二生物池内经过微生物的二次处理，然后经过所述第二沉淀池的沉淀分离，含有少量有机物的污水进入所述MBR膜反应池内进行过滤，过滤后的清水流入所述清水池等待排出，每隔一段时间所述电动机启动带动所述螺杆转动，所述螺杆转动带动所述清泥板在所述污泥消化池内反复移动将其中的污泥从所述出泥管排出。
本实用新型的有益效果在于：可以定期对污泥进行清理，避免污泥大量堆积影响污水处理效果，提高污水处理质量。
