申请日2018.02.06
公开(公告)日2018.10.19
IPC分类号C02F9/14; C02F3/28
摘要
本实用新型公开了一种自动加药的污水生化处理系统，包括调节池，厌氧池，HCl加药罐、NaOH加药罐和连通管线;所述调节池通过HCl加药管线连通HCl加药罐，通过NaOH加药管线连通NaOH加药罐;所述厌氧池内部布设有弹性填料;所述调节池还设有pH计，所述HCl加药罐出口端连接有HCl加药阀，所述NaOH加药罐出口端连接有NaOH加药阀，所述pH计、HCl加药阀、NaOH加药阀和控制器电连接。本实用新型的污水生化处理系统可以自动调节污水的pH范围，防止微生物的崩溃死亡，同时厌氧池的可以保证污泥和废水的更充分的接触，从而提高污水生化处理的效率。
权利要求书

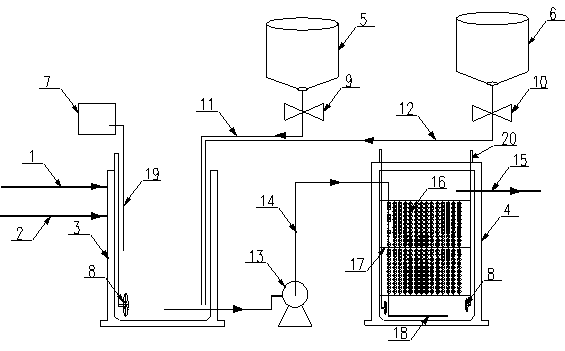

1.一种自动加药的污水生化处理系统，其特征在于，包括调节池(3)，厌氧池(4)，HCl加药罐(5)、NaOH加药罐(6)和连通管线;所述调节池(3)连通工业废水管线(1)和生活污水管线(2)，所述调节池通过HCl加药管线(11)与HCl加药罐(5)连通，通过NaOH加药管线(12)与NaOH加药罐(6)连通，所述调节池通过进水管线(14)连通厌氧池(4);所述厌氧池(4)上部设有出水管线(15)，所述厌氧池(4)内部布设有弹性填料(16);所述调节池(3)还设有pH计(7)，所述HCl加药罐(5)出口端连接有HCl加药阀(9)，所述NaOH加药罐(6)出口端连接有NaOH加药阀(10)，所述pH计(7)、HCl加药阀(9)、NaOH加药阀(10)分别和控制器(24)电连接。
2.根据权利要求1所述的一种自动加药的污水生化处理系统，其特征在于，所述厌氧池(4)底部固定有布水管线(18)，所述布水管线的进水孔(23)连通进水管线(14)，所述布水管线上还均匀开设有多个出水孔(22)，所述出水孔(22)开口方向为斜向下45°。
3.根据权利要求1所述的一种自动加药的污水生化处理系统，其特征在于，所述厌氧池底部还相对的安装两个搅拌器(8)，所述两个搅拌器(8)分别通过固定端(20)安装于厌氧池(4)池体的对角位置，且搅拌方向(21)平行且相反，两个搅拌器(8)均距离池底0.8米，距离池壁0.3米。
4.根据权利要求1所述的一种自动加药的污水生化处理系统，其特征在于，所述弹性填料悬挂在厌氧池中相互垂直交错的角钢(17)上，所述角钢两端固定在厌氧池的池壁上，角钢上固定布设有均匀的挂钩，所述弹性填料悬挂于挂钩上，形成一层弹性填料层。
5.根据权利要求4所述的一种自动加药的污水生化处理系统，其特征在于，所述交错分布的角钢为3-5层，形成3-5层弹性填料层。
6.根据权利要求1所述的一种自动加药的污水生化处理系统，其特征在于，所述的进水管线(14)上设有提升泵(13)。
7.根据权利要求1所述的一种自动加药的污水生化处理系统，其特征在于，所述进水管线(14)连通调节池的一端设置于调节池池底的中间位置。
8.根据权利要求1所述的一种自动加药的污水生化处理系统，其特征在于，所述的调节池(3)内设有搅拌器(8);所述搅拌器(8)底部距离调节池底部0.8米，距离池壁0.3米。
9.根据权利要求1所述的一种自动加药的污水生化处理系统，其特征在于，所述HCl加药管线(11)和NaOH加药管线(12)伸入调节池的底部，且出口端距离调节池池底0.6米。
说明书
一种自动加药的污水生化处理系统
技术领域
本实用新型涉及废水处理技术领域,尤其是一种自动加药的污水生化处理系统。
背景技术
目前我国工业废水排放总量已超过200亿吨，而工业废水尤其高浓度难降解的有机废水最难处理，多需采用生化废水处理设备进行处理。
在电子电镀、机械加工、喷涂印染、石油化工、制药、垃圾处理、交通运输等国民经济支柱行业均会产生大量的高浓度难降解有机废水。此类废水中含有高浓度难降解有机物，COD高达几千甚至几万;通常还含有高浓度重金属无机盐，生化处理效果有限;一些大型单位将生产废水和生活污水等几股废水混合进行统一处理，生化进水条件pH值尤为重要，若生化进水pH值调节不当甚至造成生化活性菌的崩溃死亡;另外，生化厌氧池的合理设计是提高微生物有效降解有机废水的前提。
发明内容
针对以上存在的问题，本实用新型提供一种自动加药的污水生化处理系统，有助于解决污水生化处理系统中进水pH值调节不均匀和厌氧池内泥水不充分接触问题。可以自动调节污水的pH范围，防止微生物的崩溃死亡，同时厌氧池的可以保证污泥和废水的更充分的接触，从而提高污水生化处理的效率。
为了解决该技术问题，本实用新型所采用的技术方案是：
提供一种自动加药的污水生化处理系统，其特征在于，包括调节池，厌氧池，HCl加药罐、NaOH加药罐和连通管线;所述调节池连通工业废水管线和生活污水管线，所述调节池通过HCl加药管线连通HCl加药罐，调节池通过NaOH加药管线连通NaOH加药罐，调节池通过进水管线连通厌氧池;所述厌氧池设有出水管线，所述厌氧池内部布设有弹性填料;所述调节池还设有pH计，所述HCl加药罐出口端连接有HCl加药阀，所述NaOH加药罐出口端连接有NaOH加药阀，所述pH计、HCl加药阀、NaOH加药阀分别和控制器电连接。
更进一步的，厌氧池底部固定有布水管线，所述布水管线的进水孔连通进水管线，所述布水管线上还均匀开设有多个出水孔，所述出水孔开口方向为斜向下45°。
更进一步的，厌氧池底部还相对的安装两个搅拌器，所述两个搅拌器分别通过固定端安装于厌氧池池体的对角位置，且搅拌方向呈平行且相反方向，两个搅拌器均距离池底0.8米，距离池壁0.3米。
更进一步的，所述弹性填料悬挂在厌氧池中相互垂直交错的角钢上，所述角钢两端固定在厌氧池的池壁上，角钢上固定布设有均匀的挂钩，所述弹性填料悬挂于挂钩上，形成一层弹性填料层。
更进一步的，网状分布的角钢为3-5层，形成3-5层弹性填料层。
更进一步的，进水管线上设有提升泵。
更进一步的，进水管线连通调节池的一端伸入调节池池底的中间位置。
更进一步的，调节池内设有搅拌器;所述搅拌器底部距离调节池底部0.8米，距离池壁0.3米。
更进一步的，HCl加药管线和NaOH加药管线伸入调节池的出口端距离调节池池底0.6米。
本实用新型装置的实施原理：
与现有技术相比，本实用新型的有益效果是：
(1)采用pH计读数与酸碱加药罐阀电连接实现自动控制，既保证了加药方便、安全性，又保证了调节池内pH的稳定性，避免了人为调pH值过酸或过碱;
(2)可自动控制污水的pH在适合微生物降解活动的范围内，防止微生物死亡，致使微生物处理系统崩溃现象。
(3)厌氧池均匀布设弹性填料的结构设计，通过弹性填料可以实现大量污泥的悬挂，充分保证污泥与水体的接触时间，可保证污泥与废水的充分接触，达到将废水中难降解的大分子有机物变为可降解的小分子有机物，进而实现去除COD的目的。
(4)布水管均匀分布有斜向下出水孔和两个搅拌器作用，将底部污泥吹散，解决污泥沉积问题，并确保将底部死角污泥均匀分散保证污泥呈悬空状态，增加厌氧菌与废水接触时间。
(5)厌氧池两个搅拌器采用斜对角安装，搅拌方向相反，保证池底污泥呈悬浮和流动状态。
(6)布水管采用PPR材质，安装方便，维护简单。
