申请日2018.03.29
公开(公告)日2018.10.09
IPC分类号C02F9/14; C02F9/04; C02F1/72; C02F1/32; C02F103/38
摘要
本发明提供一种废水处理装置以及利用该装置处理酚醛树脂废水的方法，属于废水处理技术领域，其中废水处理装置包括槽体，具有容纳废水进行氧化反应的容置空间;导流隔板，具有至少一个，竖向设置在所述槽体内将所述容置空间分隔成相互连通的多个反应单元;本发明的废水处理装置，将槽体内的容置空间分隔成相互连通的多个反应单元，便于增加多个投加点，增加化学试剂利用率，从而降低废水进行氧化反应所需的化学试剂使用量，降低废水进行氧化的费用。
权利要求书

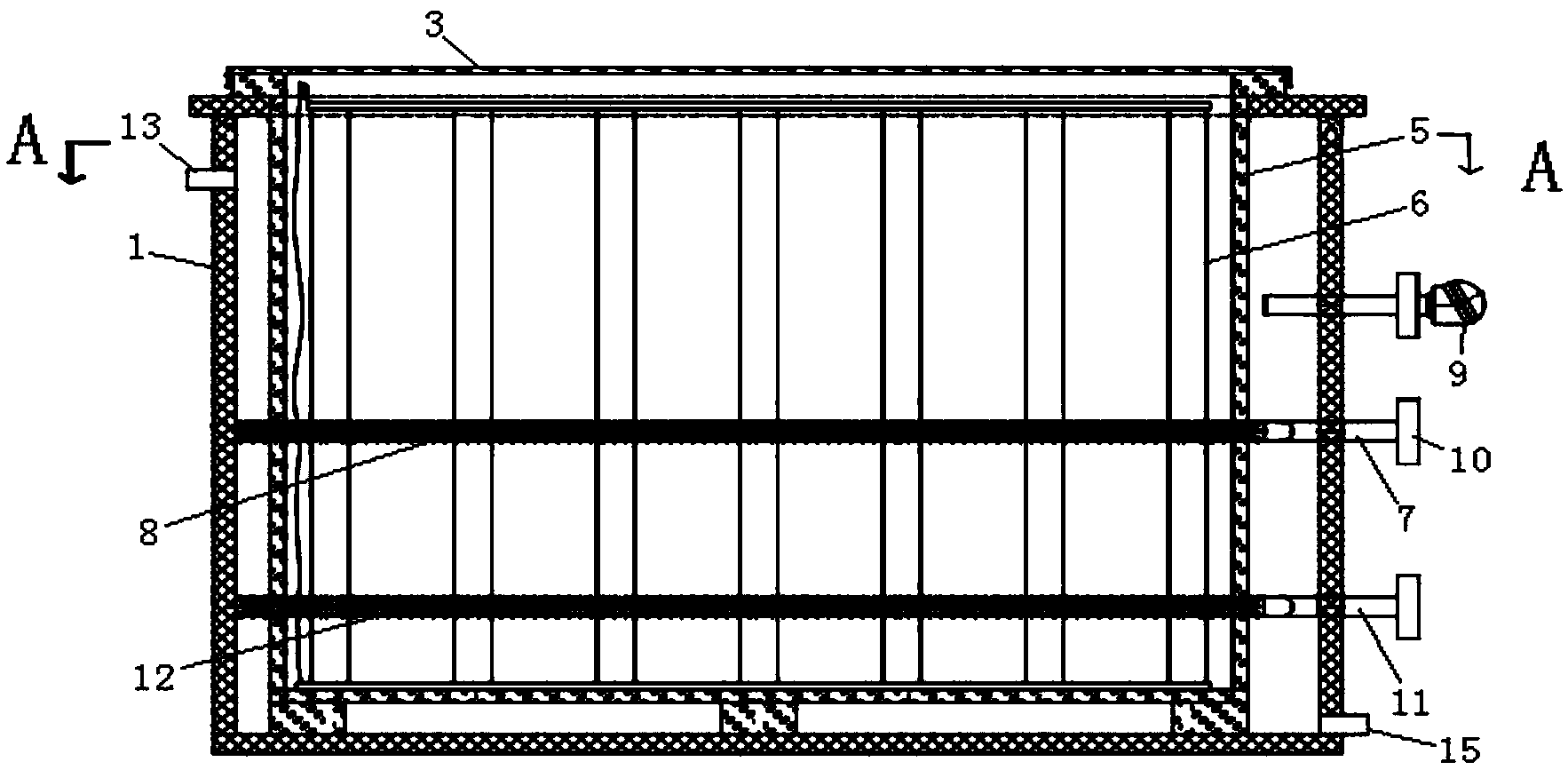

1.一种废水处理装置，其特征在于，包括：
槽体(1)，具有容纳废水进行氧化反应的容置空间;
导流隔板(2)，具有至少一个，竖向设置在所述槽体(1)内将所述容置空间分隔成相互连通的多个反应腔体单元;
光源，安装在所述的反应腔体单元内，对所述废水进行光辐射;
光源固定装置，将所述光源竖向固定在所述反应单元内。
2.根据权利要求1所述的废水处理装置，其特征在于，所述光源为紫外线光源(4)，数量为至少一个。
3.根据权利要求2所述的废水处理装置，其特征在于，所述光源固定装置包括透光凹槽，竖向插入所述反应单元内，内部横向均匀排布多个竖向的所述光源。
4.根据权利要求1所述的废水处理装置，其特征在于，所述光源固定装置还包括分隔板(6)，竖向插入所述透光凹槽内，设置在所述光源的横向两侧，用于固定所述光源在所述透光凹槽内的横向位置。
5.根据权利要求3或4所述的废水处理装置，其特征在于，还包括搅拌装置;
所述搅拌装置设置在所述反应腔体单元内，能够对容纳在所述反应单元内进行氧化反应的废水进行搅拌。
6.根据权利要求1所述的废水处理装置，其特征在于，还包括，
加热装置，设置在所述反应单元内，用于使所述废水在进行氧化反应时保持预设温度。
7.根据权利要求6所述的废水处理装置，其特征在于，所述加热装置包括，
蒸汽加热管(7)，具有蒸汽进口，其管体(8)横向插入所述反应单元内;
温度调节装置，根据所述废水的当前温度对所述蒸汽加热管(7)的温度进行调节。
8.根据权利要求7所述的废水处理装置，其特征在于，所述温度调节装置包括，
温度传感器(9)，其感应端插入所述反应单元内与所述废水接触，检测所述废水的当前温度;
调节阀门(10)，与所述蒸汽加热管(7)的蒸汽进口连通，控制通入所述蒸汽加热管(7)内的蒸汽量。
9.一种处理酚醛树脂废水的方法，其特征在于：采用如权利要求1～8中任一项所述的废水处理装置对酚醛树脂废水进行氧化反应。
10.根据权利要求9所述的处理酚醛树脂废水的方法，其特征在于：包括以下步骤：
a、将酚醛树脂废水进行两次缩聚，缩聚后能够得到部分能够进行利用的树脂产品，废水继续处理;
b、将废水通入调节槽中，将pH调节为2～4;
c、将废水通入如权利要求1～8中任一项所述的废水处理装置中，加入氧化剂和催化剂进行氧化反应;
d、氧化反应后，再将废水的pH调节为7～9，产生大量沉淀后，将废水进行固液分离，分离出的固体进入污泥池;
e、分离出的上清液再进入深度处理系统中进一步处理。
说明书
废水处理装置以及利用该装置处理酚醛树脂废水的方法
技术领域
本发明涉及废水处理技术领域，具体涉及一种废水处理装置以及利用该装置处理酚醛树脂废水的方法。
背景技术
酚醛树脂具有良好的粘结性、耐蚀性、力学性、耐热性、阻燃性以及经济性，近年来，随着人们的不断研究开发，其应用发展非常迅速，已经成为一种性能优异应用广泛的合成树脂，被广泛应用于汽车、电气电子、建筑、航天航空和钢铁工业等领域。但酚醛树脂的生产过程带来的环境污染成为其发展过程中最大的阻碍因素。在酚醛树脂生产过程主要的污染物为所产生的大量具有高毒、强腐蚀性的废水，每生产一吨酚醛树脂约产生0.95吨废水，这些废水如果不经处理直接排放，会导致严重的环境问题。目前，针对该类废水的处理技术普遍存在着工艺流程复杂(约5～6级处理)、运行费用高(近200元每吨)，处理效果差等缺点。
发明内容
因此，本发明要解决的技术问题在于克服现有技术中的酚醛树脂废水处理技术所存在的工艺流程复杂、运行费用高、处理效果差、设备运行不稳定等问题，从而提供一种可靠的、短流程的、运行费用较低的酚醛树脂废水的处理方法。
本发明要解决的技术问题在于克服现有技术中的酚醛树脂废水处理，需要在氧化沉淀池内投加大量化学试剂进行氧化反应，导致废水处理费用较高的缺陷，从而提供一种能够降低进行氧化反应的化学试剂使用量的废水处理装置。
为解决上述技术问题，本发明提供一种废水处理装置，包括：
槽体，具有容纳废水进行氧化反应的容置空间;
导流隔板，具有至少一个，竖向设置在槽体内将容置空间分隔成相互连通的多个反应腔体单元;
光源，安装在的反应腔体单元内，对废水进行光辐射;
光源固定装置，将光源竖向固定在反应单元内。
进一步的，光源为紫外线光源，数量为至少一个。
进一步的，光源固定装置包括透光凹槽，竖向插入反应单元内，内部横向均匀排布多个竖向的光源。
进一步的，光源固定装置还包括分隔板，竖向插入透光凹槽内，设置在光源的横向两侧，用于固定光源在透光凹槽内的横向位置。
进一步的，还包括搅拌装置;
搅拌装置设置在反应腔体单元内，能够对容纳在反应单元内进行氧化反应的废水进行搅拌。
进一步的，还包括，
加热装置，设置在反应单元内，用于使废水在进行氧化反应时保持预设温度。
进一步的，加热装置包括，
蒸汽加热管，具有蒸汽进口，其管体横向插入反应单元内;
温度调节装置，根据废水的当前温度对蒸汽加热管的温度进行调节。
进一步的，温度调节装置包括，
温度传感器，其感应端插入反应单元内与废水接触，检测废水的当前温度;
调节阀门，与蒸汽加热管的蒸汽进口连通，控制通入蒸汽加热管内的蒸汽量。
本发明还提供了一种处理酚醛树脂废水的方法，采用废水处理装置对酚醛树脂废水进行氧化反应。
进一步的，包括以下步骤：
a、将酚醛树脂废水进行两次缩聚，缩聚后能够得到部分能够进行利用的树脂产品，废水继续处理;
b、将废水通入调节槽中，将pH调节为2～4;
c、将废水通入如权利要求1～8中任一项所述的废水处理装置中，加入氧化剂和催化剂进行氧化反应;
d、氧化反应后，再将废水的pH调节为7～9，产生大量沉淀后，将废水进行固液分离，分离出的固体进入污泥池;
e、分离出的上清液再进入深度处理系统中进一步处理。
本发明的技术方案，具有如下优点：
1.本发明提供的废水处理装置，将槽体内的容置空间分隔成相互连通的多个反应单元，化学试剂在多个反应单元的废水内的均匀分散度更高，能够降低废水进行氧化反应所需的化学试剂使用量，降低废水进行氧化的费用。
2.本发明提供的废水处理装置，在反应单元内竖向设置有光源，为进行氧化反应的废水提供光辐射，当有光辐射时，由于Fe2+或Fe3+和紫外线对H2O2的催化分解存在协同效应，使得Fenton试剂氧化性能有很大的改善，降低了Fe2+或Fe3+用量，提高了H2O2的利用率。。
3.本发明提供的废水处理装置，采用透光凹槽使光源在反应单元内进行均匀分布，使光源在废水中能够得到充分的利用。
4.本发明提供的废水处理装置，在反应单元内设有加热装置，能够对废水进行加热和保温，进一步提高氧化反应的化学药剂H2O2的利用率。
5.本发明提供的废水处理装置，在反应单元内的加热装置，能够根据废水的当前温度进行调节，满足不同的反应工况。
6.本发明提供的酚醛树脂废水的处理方法，由于采用上述任一项的废水处理装置，因此具有上述任一项的优点。
7.本发明提供的酚醛树脂废水的处理方法，首先通过两次缩聚手段将废水中含有的小分子酚醛树脂及甲醛等微生物的主要抑制物进行除去，以提高废水的可生化性，然后利用上述任一项的废水处理装置进行氧化反应，最后再采用深度处理使其达标入管网，废水处理效率较高，处理成本较低，并且工艺流程较短、运行稳定、设备费较低、运行费也较低。
