申请日2018.02.06
公开(公告)日2018.12.04
IPC分类号C02F9/04; C02F103/30
摘要
本实用新型公开了一种纺织厂印染废水处理装置，包括处理池、进水管和出水管，所述处理池一端的中央位置处安装有进水管，且处理池的另一端安装有出水管，所述处理池的一侧安装有电机，所述搅拌叶远离第一挡板一侧的处理池内部安装有第二挡板，第二挡板远离搅拌叶一侧处理池的内部安装有第三挡板，所述第三挡板远离第二挡板一侧处理池的内部依次安装有活性炭层、煤粉灰过滤层和第四挡板，第四挡板远离第三挡板一侧的处理池内部安装有第五挡板。本实用新型通过安装有处理池、进水管和出水管，臭氧机的输出端均通过软管延伸至处理池的内部，软管上均匀设有气孔，便于提高臭氧的氧化和消毒效率，提高了臭氧的利用率。
权利要求书

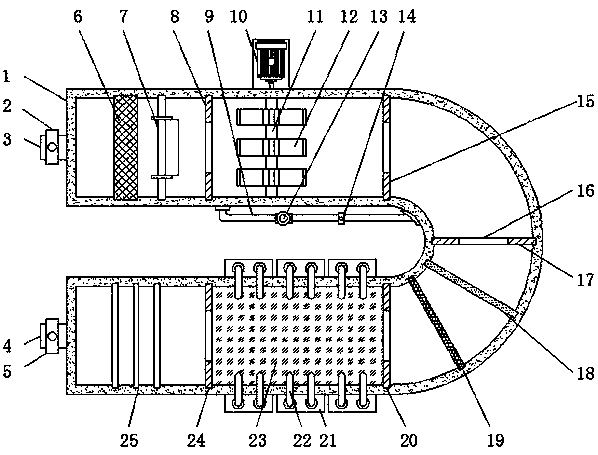

1.一种纺织厂印染废水处理装置，包括处理池(1)、进水管(3)和出水管(4)，其特征在于：所述处理池(1)一端的中央位置处安装有进水管(3)，进水管(3)上安装有进水阀(2)，且处理池(1)的另一端安装有出水管(4)，出水管(4)上安装有出水阀(5)，所述处理池(1)的一侧安装有电机(10)，电机(10)的输出端延伸至处理池(1)内部并固定连接有搅拌轴(11)，且搅拌轴(11)上均匀安装有搅拌叶(12)，所述搅拌叶(12)一侧的处理池(1)内部安装有第一挡板(8)，第一挡板(8)远离搅拌叶(12)一侧处理池(1)的内部安装有挡油板(7)，且挡油板(7)的一侧通过U型固定架(27)安装有集油箱(28)，所述挡油板(7)远离第一挡板(8)一侧的处理池(1)内部安装有过滤格栅(6)，所述搅拌叶(12)远离第一挡板(8)一侧的处理池(1)内部安装有第二挡板(15)，第二挡板(15)远离搅拌叶(12)一侧处理池(1)的内部安装有第三挡板(17)，且第二挡板(15)与第三挡板(17)之间处理池(1)一侧的外侧壁，回泥管(9)的另一端与第一挡板(8)和搅拌轴(11)之间处理池(1)的外侧壁相连通，回泥管(9)上安装有回泥泵(13)，回泥泵(13)一端的回泥管(9)上安装有回泥阀(14)，所述第三挡板(17)远离第二挡板(15)一侧处理池(1)的内部依次安装有活性炭层(18)、煤粉灰过滤层(19)和第四挡板(20)，第四挡板(20)远离第三挡板(17)一侧的处理池(1)内部安装有第五挡板(24)，且第四挡板(20)与第五挡板(24)之间的处理池(1)内部底端设有活性污泥(23)，所述第四挡板(20)与第五挡板(24)之间处理池(1)两侧的底端均匀安装有臭氧机(21)，且臭氧机(21)的输出端均通过软管(22)延伸至处理池(1)的内部，所述第五挡板(24)远离第四挡板(20)一侧处理池(1)的内部均匀安装有过滤膜(25)。
2.根据权利要求1所述的一种纺织厂印染废水处理装置，其特征在于：所述挡油板(7)与集油箱(28)的连接处设有出油槽(26)。
3.根据权利要求1所述的一种纺织厂印染废水处理装置，其特征在于：所述第一挡板(8)、第二挡板(15)、第三挡板(17)、第四挡板(20)和第五挡板(24)顶部的中央位置处均设有溢水口(16)。
4.根据权利要求1所述的一种纺织厂印染废水处理装置，其特征在于：所述软管(22)延伸至处理池(1)内部的一端均匀设有气孔。
5.根据权利要求1所述的一种纺织厂印染废水处理装置，其特征在于：所述U型固定架(27)上设有与挡油板(7)相互配合的卡槽。
说明书
一种纺织厂印染废水处理装置
技术领域
本实用新型涉及废水处理技术领域，具体为一种纺织厂印染废水处理装置。
背景技术
印染行业是典型的高耗水产业，每年需消耗近亿吨的工艺用软化水，印染废水来源及污染物成分十分复杂，具有水质变化大、有机物含量高、色度高(主要为有色染料)等特点，直接排放对人类健康和生存环境带来极大危害，同时造成水资源的浪费，现有的处理方法是使用混凝法来处理废水，这种处理方法是将废水中投加混凝剂，使细小悬浮颗粒和胶体颗粒聚集成较粗大的颗粒而沉淀，得以与水分离，使污水得到净化的方法，但是这种方法只通过沉淀过滤来去除废水中的杂质，无法去除水中油剂和颜色，无法完全过滤水体中的无机物和有机物，无法保证废水完全消毒，使得过滤后的水体能够进行二次使用。
实用新型内容
本实用新型的目的在于提供一种纺织厂印染废水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种纺织厂印染废水处理装置，包括处理池、进水管和出水管，所述处理池一端的中央位置处安装有进水管，进水管上安装有进水阀，且处理池的另一端安装有出水管，出水管上安装有出水阀，所述处理池的一侧安装有电机，电机的输出端延伸至处理池内部并固定连接有搅拌轴，且搅拌轴上均匀安装有搅拌叶，所述搅拌叶一侧的处理池内部安装有第一挡板，第一挡板远离搅拌叶一侧处理池的内部安装有挡油板，且挡油板的一侧通过U型固定架安装有集油箱，所述挡油板远离第一挡板一侧的处理池内部安装有过滤格栅，所述搅拌叶远离第一挡板一侧的处理池内部安装有第二挡板，第二挡板远离搅拌叶一侧处理池的内部安装有第三挡板，且第二挡板与第三挡板之间处理池一侧的外侧壁，回泥管的另一端与第一挡板和搅拌轴之间处理池的外侧壁相连通，回泥管上安装有回泥泵，回泥泵一端的回泥管上安装有回泥阀，所述第三挡板远离第二挡板一侧处理池的内部依次安装有活性炭层、煤粉灰过滤层和第四挡板，第四挡板远离第三挡板一侧的处理池内部安装有第五挡板，且第四挡板与第五挡板之间的处理池内部底端设有活性污泥，所述第四挡板与第五挡板之间处理池两侧的底端均匀安装有臭氧机，且臭氧机的输出端均通过软管延伸至处理池的内部，所述第五挡板远离第四挡板一侧处理池的内部均匀安装有过滤膜。
优选的，所述挡油板与集油箱的连接处设有出油槽。
优选的，所述第一挡板、第二挡板、第三挡板、第四挡板和第五挡板顶部的中央位置处均设有溢水口。
优选的，所述软管延伸至处理池内部的一端均匀设有气孔。
优选的，所述U型固定架上设有与挡油板相互配合的卡槽。
与现有技术相比，本实用新型的有益效果是：该纺织厂印染废水处理装置通过设置有处理池、进水管和出水管，处理池一端的中央位置处安装有进水管，且处理池的另一端安装有出水管，便于装置进水出水，便于过滤后的水体能够进行二次使用，第一挡板远离搅拌叶一侧处理池的内部安装有挡油板，且挡油板的一侧通过U型固定架安装有集油箱，挡油板远离第一挡板一侧的处理池内部安装有过滤格栅，便于过滤废水中的杂质和油剂，第三挡板远离第二挡板一侧处理池的内部依次安装有活性炭层、煤粉灰过滤层和第四挡板，便于过滤废水中的浊度、色度，去除多种高分子物质、有机物，本实用新型第四挡板与第五挡板之间处理池两侧的底端均匀安装有臭氧机，且臭氧机的输出端均通过软管延伸至处理池的内部，软管延伸至处理池内部的一端均匀设有气孔，便于提高臭氧的氧化和消毒效率，提高了臭氧的利用率。
